功能块算法

1 输入块

序号 代码 名称
1 DI 数字量物理输入
2 DO 数字量物理输出(输入侧)
3 AI 模拟量物理输入
4 AO 模拟量逻辑输出(输入侧)
5 SD 数字量系统状态
6 SA 模拟量系统状态
7 NDI 数字量网络输入
8 NAI 模拟量网络输入
9 HDS 数字量 HMI 开关输入
10 HDP 数字量 HMI 脉冲输入
11 HAI 模拟量 HMI 输入
12 LD 数字量逻辑输入
13 LA 模拟量逻辑输入
14 LW 整形量逻辑输入

2 输出块

序号 代码 名称
21 DO 数字量物理输出
22 AO 模拟量物理输出
23 NDO 数字量网络通信输出
24 NAO 模拟量网络通信输出
25 LD 数字量逻辑输出
26 LA 模拟量逻辑输出
27 LW 整形量逻辑输出

3 逻辑运算

序号 代码 名称
41 AND
42 OR
43 NOT
44 XOR 异或
45 SSR 置位优先触发器
46 SRR 复位优先触发器
47 SR 保持触发器
48 DGC 开关量输入统计
49 PAC PAC
50 ANDW 双字逻辑与运算
51 ORW 双字逻辑或运算
52 NOTW 双字逻辑非运算
53 XORW 双字逻辑异或运算
54 M/N 位数量判断

与运算

名称 与运算 代码 AND 序号 41

图形

../../_images/41.1.png

功能块描述

(1) 对开关量输入进行逻辑与运算。
(2) 最多允许6个输入。
(3) 当所有输入值均为1时,输出值才为1,否则输出值为0。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X1 BOOL 1 1 输入1
2 X2 BOOL 1 1 输入2
3 X3 BOOL 1 1 输入3
4 X4 BOOL 1 0 输入4
5 X5 BOOL 1 0 输入5
6 X6 BOOL 1 0 输入6

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y BOOL 1 输出

工作区说明

质量及异常说明

算法说明

AND(XI)→Y (I=1~6)
无连线默认为 1

算法举例

X1=1,X2=1,X3=1, Y=1
X1=1,X2=1,X3=0, Y=0
X1=1,X2=0,X3=0, Y=0

功能块解释

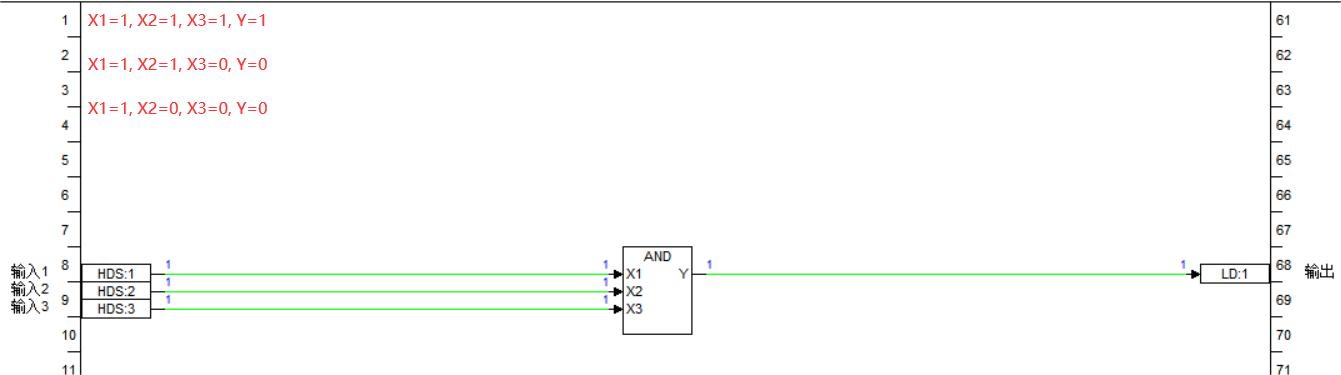

../../_images/p41.jpg

或运算

名称 或运算 代码 OR 序号 42

图形

../../_images/42.1.png

功能块描述

(1) 对开关量输入进行逻辑或运算。
(2) 最多允许6个输入。
(3) 当所有输入值均为0时,输出值才为0。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X1 Bool 0 1 输入1
2 X2 Bool 0 1 输入2
3 X3 Bool 0 1 输入3
4 X4 Bool 0 0 输入4
5 X5 Bool 0 0 输入5
6 X6 Bool 0 0 输入6

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 0 输出

工作区说明

质量及异常说明

算法说明

OR(XI)→Y (I=16)
无连线默认为 0

算法举例

X1=0,X2=0,X3=0, Y=0
X1=1,X2=0,X3=0, Y=1
X1=1,X2=1,X3=0, Y=1

功能块解释

../../_images/p42.jpg

名称 代码 NOT 序号 43

图形

../../_images/43.1.png

功能块描述

(1) 对开关量输入进行取非运算。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X1 Bool 0 1 输入1

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 输出

工作区说明

质量及异常说明

算法说明

NOT(X)→Y

时序图

../../_images/43.2.png

算法举例

X1=1, Y=0
X1=0, Y=1

功能块解释

../../_images/p43.jpg

异或

名称 异或 代码 XOR 序号 44

图形

../../_images/44.1.png

功能块描述

(1)对两个输入量进行异或运算。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X1 Bool 0 1 输入1
2 X2 Bool 0 1 输入2

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 输出

工作区说明

质量及异常说明

算法说明

XOR(X1,X2)→Y

时序图

../../_images/44.2.png

算法举例

若 X1=1,X2=1 则 Y=0
若 X1=0,X2=1 则 Y=1
若 X1=1,X2=0 则 Y=1
若 X1=1,X2=1 则 Y=0

功能块解释

../../_images/p44.jpg

置位优先触发器

名称 置位优先触发器 代码 SSR 序号 45

图形

../../_images/45.1.png

功能块描述

(1)当置位信号和复位信号同时存在时,优先执行置位功能。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 S/td> Bool 0 1 置位
2 R Bool 0 1 复位

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 YS Bool 1 置位输出
2 YR Bool 1 复位输出

工作区说明

序号 标记名 数据类型 数据长度(位)
1 YLast Bool 1

质量及异常说明

时序图

../../_images/45.2.png

S R YS YR
0 0 YLast YLast
0 1 0 1
1 0 1 0
1 1 1 0

功能块解释

../../_images/p45.jpg

复位优先触发器

名称 复位优先触发器 代码 SRR 序号 46

图形

../../_images/46.1.png

功能块描述

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 S/td> Bool 0 1 置位
2 R Bool 0 1 复位

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 YS Bool 1 置位输出
2 YR Bool 1 复位输出

工作区说明

序号 标记名 数据类型 数据长度(位)
1 YLast Bool 1

质量及异常说明

时序图

../../_images/46.2.png

真值表

S R YS YR
0 0 YLast YLast
0 1 0 1
1 0 1 0
1 1 0 1

功能块解释

../../_images/p46.jpg

保持触发器

名称 保持触发器 代码 SR 序号 47

图形

../../_images/47.1.png

功能块描述

(1) 当置位信号和复位信号同时存在时,输出M状态。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 S Bool 0 1 置位
2 R Bool 0 1 复位
3 M Bool 0 0 模式选择

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 YS Bool <1/td> 置位输出

工作区说明

序号 标记名 数据类型 数据长度(位)
1 YLast Bool 1

质量及异常说明

时序图

../../_images/47.2.png

真值表

S R YS
0 0 YLast
0 1 0
1 0 1
1 1 M

功能块解释

../../_images/p47.jpg

开关量输入统计

名称 开关量输入统计 代码 DGC 序号 48

图形

../../_images/48.1.png

功能块描述

(1) 统计输入的布尔量的个数。 (2) 最多允许6个输入。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X1 Bool 0 1 输入1
2 X2 Bool 0 1 输入2
3 X3 Bool 0 1 输入3
4 X4 Bool 0 0 输入4
5 X5 Bool 0 0 输入5
6 X6 Bool 0 0 输入6

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y INT 1 输出

工作区说明

质量及异常说明

时序图

../../_images/48.2.png

功能块解释

../../_images/p48.jpg

开关量转模拟量

名称 开关量转模拟量 代码 PAC 序号 49

图形

../../_images/49.1.png

功能块描述

(1) 将输入的开关量信号转换为整形数据后输出到Y;
(2) 每个开关量输入信号对应输出Y的一个bit位,X1为最低位,X32为最高位;
(3) 最多允许32个输入。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X1 Bool 0 1 输入1
2 X2 Bool 0 1 输入2
3 X3 Bool 0 1 输入3
4 X4 Bool 0 0 输入4
... ... ... ... ... ...
6 X32 Bool 0 0 输入32

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y INT 1 输出

工作区说明

质量及异常说明

算法说明

../../_images/49.2.png

逻辑图

../../_images/49.3.png

功能块解释

../../_images/p49.jpg

双字逻辑与运算

名称 双字逻辑与运算 代码 ANDW 序号 50

图形

../../_images/50.1.png

功能块描述

(1) 将X1, X1+1 和X2, X2+1 中指定的数据进行逻辑与,并且把结果送到Y,Y+1

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X1 INT 0 1 输入1
2 X2 INT 0 1 输入2

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y INT 1 输出

工作区说明

质量及异常说明

算法说明

(X1, X1+1)AND (X2, X2+1) → (Y, Y+1)

真值表

X1,X1+1 X2,X2+1 Y,Y+1
0 0 0
1 0 0
0 1 0
1 1 1

功能块解释

../../_images/p50.jpg

双字逻辑或运算

名称 双字逻辑或运算 代码 ORW 序号 51

图形

../../_images/51.1.png

功能块描述 (1) 将X1, X1+1 和X2, X2+1 中指定的数据进行逻辑或,并且把结果送到Y,Y+1。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X1 INT 0 1 输入1
2 X2 INT 0 1 输入2

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y INT 1 输出

工作区说明

质量及异常说明

算法说明

(X1, X1+1)OR (X2, X2+1) → (Y, Y+1)

真值表

X1,X1+1 X2,X2+1 Y,Y+1
0 0 0
1 0 1
0 1 1
1 1 1

功能块解释

../../_images/p51.jpg

双字逻辑非运算

名称 代码 序号

图形

../../_images/52.1.png

功能块描述

(1) 将X1, X1+1中所有取反,并且把结果送到Y,Y+1。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X INT 0 1 输入1

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y INT 1 输出

工作区说明

质量及异常说明

算法说明

NOT(X1, X1+1) → (Y, Y+1)

真值表

X1 , X1+1 Y , Y+1
0 1
1 0

功能块解释

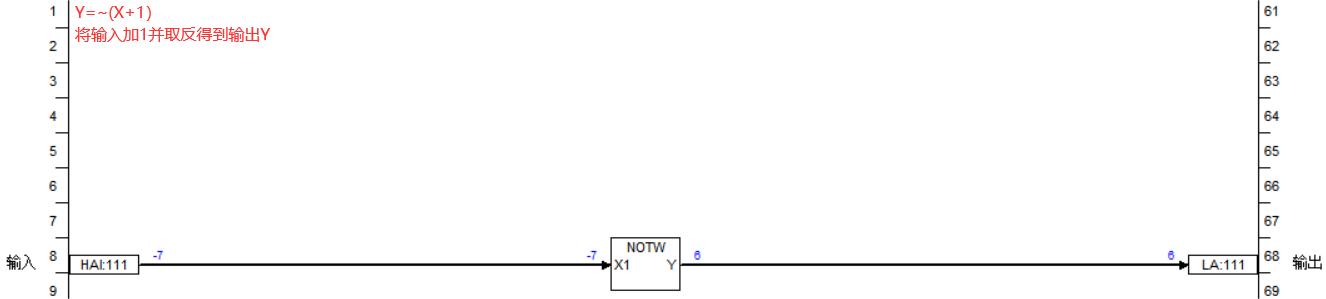

../../_images/p52.jpg

双字逻辑异或运算

名称 双字逻辑异或运算 代码 XORW 序号 53

图形

../../_images/53.1.png

功能块描述

(1) 将X1, X1+1 和X2, X2+1 中指定的数据进行逻辑异或,并且把结果送到Y,Y+1。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X1 INT 0 1 输入1
2 X2 INT 0 1 输入2

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y INT 1 输出

工作区说明

质量及异常说明

算法说明

(X1, X1+1)^(X2, X2+1) →(Y, Y+1)

真值表

X1,X1+1 X2,X2+1 Y,Y+1
0 0 0
1 0 1
0 1 1
1 1 0

功能块解释

../../_images/p53.jpg

位数量判断

名称 位数量判断 代码 MON 序号

图形

../../_images/54.1.png

功能块描述

(1) 对输入的布尔量进行个数进行统计,并和Bn做比较后输出。
(2) 最多允许5个输入。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X1 Bool 0 1 输入1
2 X2 Bool 0 1 输入2
3 X3 Bool 0 1 输入3
4 X4 Bool 0 0 输入4
5 X5 Bool 0 0 输入5
6 Bn int 0 1 阈值

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 M>Bn
2 Yn int 1 输入为1的数量

工作区说明

质量及异常说明

算法说明

(1) Yn:统计输入为1的数量。
(2) Y:当Yn>=BN时,Y=1,否则Y=0

功能块解释

../../_images/p54.jpg

4 算术运算

序号 代码 名称
61 ADD 加法
62 ADD6 6 加法
63 SUM 复杂加法
64 SUB 减法
65 MUL 乘法
66 MMUL 复杂乘法
67 DIV 除法
68 MDIV 复杂除法
69 PWR 幂运算
70 UPC 取位
71 AVE 条件平均值
72 AVG 平均值
73 INT 取整
74 QUO 余商运算
75 EXP 指数运算

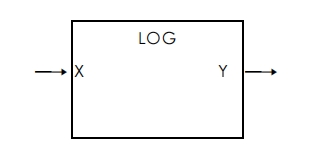

76 LOG 自然对数
77 SIN 正弦
78 COS 余弦
79 TAN 正切

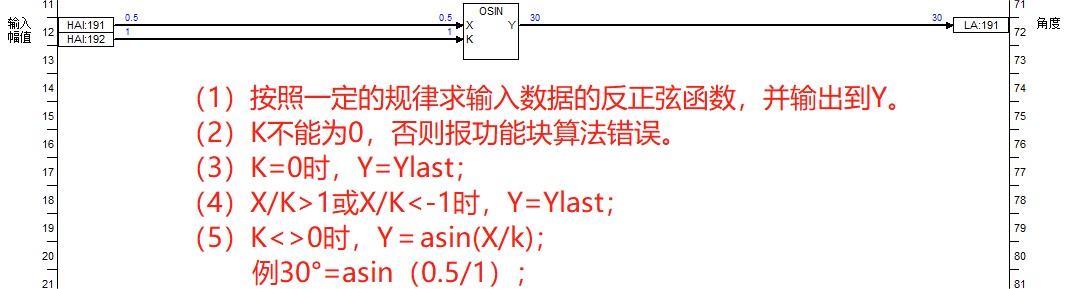

80 OSIN 反正弦
81 OCOS 反余弦
82 OTAN 反正切

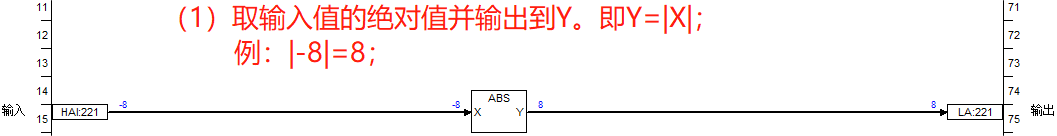

83 ABS 绝对值
84 ROOT 开根号
85 SQRT 复杂开方运算
86 POLY 多项式

加法

名称 加法 代码 ADD 序号 61

图形

../../_images/61.1.png

功能块描述

(1) 对两个输入进行加法运算。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X1 FLOAT 0.0 1 输入1
2 X2 FLOAT 0.0 1 输入2

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y FLOAT 1 输出

工作区说明

质量及异常说明

算法说明

Y= X1+ X2

功能块解释

../../_images/p61.jpg

6 加法

名称 6 加法 代码 ADD6 序号 62

图形

../../_images/62.1.png

功能块描述

(1) 对多个输入进行加法运算。
(2) 最多允许6个输入。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X1 FLOAT 0.0 1 输入1
2 X2 FLOAT 0.0 1 输入2
3 X3 FLOAT 0.0 1 输入3
4 X4 FLOAT 0.0 0 输入4
5 X5 FLOAT 0.0 0 输入5
6 X6 FLOAT 0.0 0 输入6/td>

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y FLOAT 1 输出

工作区说明

质量及异常说明

功能块解释

../../_images/p62.jpg

复杂加法

名称 复杂加法 代码 SUM 序号 63

图形

../../_images/63.1.png

功能块描述

(1) 将输入数据Xn放大Kn倍后,和常数C做加法运算。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X1 FLOAT 0.0 1 输入1
2 K1 FLOAT 1.0 1 增益1
3 X2 FLOAT 0.0 1 输入2
4 K2 FLOAT 1.0 1 增益2
5 C FLOAT 0.0 1 偏置

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y FLOAT 1 输出

工作区说明

质量及异常说明

算法说明

Y= K1X1 + K2X2 + C

功能块解释

../../_images/p63.jpg

减法

名称 减法 代码 SUB 序号 64

图形

../../_images/64.1.png

功能块描述

(1) 将X1,和X2做减法运算,并且把结果送给Y。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X1 FLOAT 0.0 1 输入1
2 X2 FLOAT 0.0 1 输入2

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y FLOAT 1 输出

工作区说明

质量及异常说明

算法说明

Y =X1-X2

功能块解释

../../_images/p64.jpg

乘法

名称 乘法 代码 MUL 序号 65

图形

../../_images/65.1.png

功能块描述

(1) 将X1和 X2进行乘法运算,并且把结果送给Y。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X1 FLOAT 0.0 1 输入1
2 X2 FLOAT 0.0 1 输入2

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y FLOAT 1 输出

工作区说明

质量及异常说明

算法说明

Y =X1*X2

功能块解释

../../_images/p65.jpg

复杂乘法

名称 复杂乘法 代码 MMUL 序号 66

图形

../../_images/66.1.png

功能块描述

(1)带有增益和偏置的乘法计算,并将结果输出到Y

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X1 FLOAT 0.0 1 输入1
2 K1 FLOAT 1.0 0 增益1
3 C1 FLOAT 0 0 偏置1
4 X2 FLOAT 0.0 1 输入2
5 K2 FLOAT 1.0 0 增益2
6 C2 FLOAT 0 0 偏置2

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y FLOAT 1 输出

工作区说明

质量及异常说明

算法说明

Y = (k1X1+C1)(k2*X2+C2)

功能块解释

../../_images/p66.jpg

除法

名称 除法 代码 DIV 序号 67

图形

../../_images/67.1.png

功能块描述

(1)将X1和 X2进行除法运算,并且把结果送给Y。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X1 FLOAT 0.0 1 输入1
2 X2 FLOAT 0.0 1 输入2

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y FLOAT 1 输出

工作区说明

质量及异常说明

X2=0.0,保持当前值,参数错误

算法说明

(1) X2=0,Y=Ylast
(2) Y=X1/X2

功能块解释

../../_images/p67.jpg

复杂除法

名称 复杂除法 代码 MDIV 序号 68

图形

../../_images/68.1.png

功能块描述

(1) 除数和被除数带有增益和偏置的除法运算,并将计算结果输出到Y

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X1 FLOAT 0.0 1 输入1
2 K1 FLOAT 1.0 0 增益1
3 C1 FLOAT 0 0 偏置1
4 X2 FLOAT 0.0 1 输入2
5 K2 FLOAT 1.0 0 增益2
6 C2 FLOAT 0 0 偏置2

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y FLOAT 1 输出

工作区说明

序号 标记名 数据类型 数据长度(位)
1 YLast FLOAT 2

质量及异常说明

(1)除数(K2*X2+C2)不能为0,当=0时,报功能块算法错误;

算法说明

(1)若除数(K2*X2+C2)=0,则Y=Ylast
(2)Y=(k1X1+C1)/(k2X2+C2) 功能块解释

../../_images/p68.jpg

幂运算

名称 幂运算 代码 PWR 序号 69

图形

../../_images/69.1.png

功能块描述

(1) 取输出到Y。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X1 FLOAT 0.0 1 输入1
2 X2 FLOAT 0.0 1 输入2

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y FLOAT 1 输出

工作区说明

质量及异常说明

算法说明

当 a=0,b<0 时,Y=Ylast
否则:Y= ab

功能块解释

../../_images/p69.jpg

取位

名称 取位 代码 UPC 序号 70

图形

../../_images/70.1.png

功能块描述

(1) 取整形输入的2个位。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X INT 0 1 输入
2 S INT 0 1 起始位

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y1 Bool 1 输出1
2 Y2 Bool 1 输出2

工作区说明

质量及异常说明

算法说明

../../_images/70.2.png

功能块解释

../../_images/p70.jpg

条件平均值

名称 条件平均值 代码 AVE 序号 71

图形

../../_images/71.1.png

功能块描述

(1) 按照计算条件对输入信号进行连续的均值计算。
(2) 当触发条件C=1时,输出连续均值到Y。
(3) 当内部触发T=1时,对之前的值进行复位并开始新的计算周期

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 输入
2 C Bool 0 1 输出触发条件
3 T Bool 0 1 内部复位触发
4 DT Float 1.0 0 计算周期(单位:s)

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 输出

工作区说明

质量及异常说明

(1) 当采样周期大于计算周期时,报功能块算法错误。
注意: 内部工作变量区应该为实数的两倍。
采样频率越高,计算精度越低。

算法说明

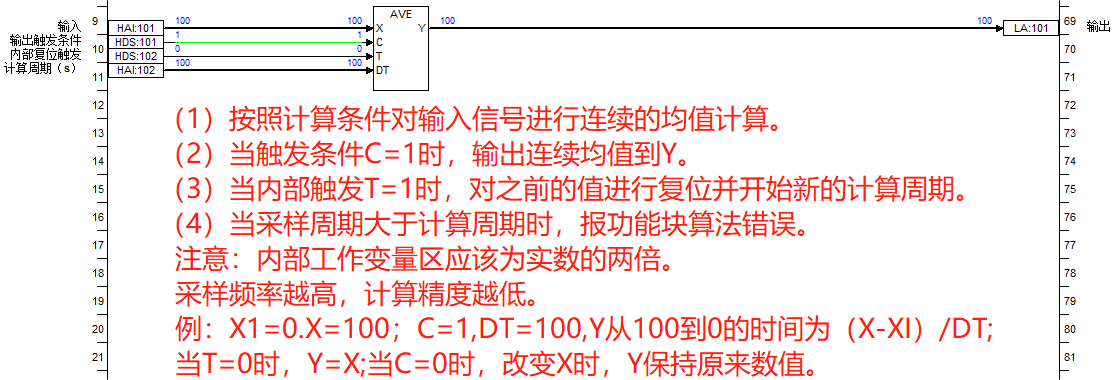

功能块解释

../../_images/p71.png

平均值

名称 平均值 代码 AVG 序号 72

图形

../../_images/72.1.png

功能块描述

(1) 求X1~X6的有效输入的平均值,只计算输入有连线部分,没有连线的不计算

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X1 Float 0.0 1 输入1
2 X2 Float 0.0 1 输入2
3 X3 Float 0.0 1 输入3
4 X4 Float 0.0 0 输入4
5 X5 Float 0.0 0 输入5
6 X6 Float 0.0 0 输入6/td>

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 输出

工作区说明

序号 标记名 数据类型 数据长度(位)
1 YLast Float 2

质量及异常说明

(1)N不能为0,当N=0时,报功能块算法错误

算法说明

(1) Y=(X1+X2+X3+X4+X5+X6)/N
N为实际连线输入的个数;

功能块解释

../../_images/p72.jpg

取整

名称 取整 代码 INT 序号 73

图形

../../_images/73.1.png

功能块描述

(1) 按照M值的要求,对X进行取整运算,并输出到Y。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 输入
2 M INT 0 1 模式

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y INT 1 输出

工作区说明

质量及异常说明

(1) M的取值只能为0,1,2
(2) 当M取值为0,1,2之外的值时,M=1。

算法说明

(1) M=0,Y= Trunc(X),取整(舍弃小数点的值)
(2) M=1,Y=round(X),四舍五入
(3) M=2,Y=Roundup(X),进位取整
示例:若X=2.4,当M=0时,Y=2
M=1时,Y=2
M=2时,Y=3

功能块解释

../../_images/p73.jpg

余商运算

名称 余商运算 代码 QUO 序号 74

图形

../../_images/74.1.png

功能块描述

(1) 输入数据按照一定的规律进行除法运算,取余数和商输出

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X1 INT 0 1 输入1
2 K1 INT 1 1 X1的增益
3 C1 INT 0 1 X1的偏置
4 X2 INT 0 1 输入2
5 K2 INT 1 1 X2的增益
6 C2 INT 0 1 X2的偏置

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 YQUO INT 1
2 YREM INT 1 余数

工作区说明

序号 标记名 数据类型 数据长度(位)
1 YQUOlast INT 1
2 YREMlast INT 1

质量及异常说明

(1) 除数(k2X2+C2)不能为0,当(k2X2+C2)=0.0时报功能块算法错误。

算法说明

(1)当(k2X2+C2)=0.0时;
YMOD(n)=YMOD(n-1)
YQUO(n)=YQUO(n-1)
(2)当(k2X2+C2)<>0时;
YQUO为(k1X1+C1)/(k2X2+C2)的商
YREM为(k1X1+C1)/(k2X2+C2)的余数

功能块解释

../../_images/p74.jpg

指数运算

名称 指数运算 代码 EXP 序号 75

图形

../../_images/75.1.png

功能块描述

(1) 求以e为底X的指数。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X1 Float 0.0 1 输入

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 输出

工作区说明

质量及异常说明

算法说明

Y=eX

功能块解释

../../_images/p75.jpg

自然对数

名称 自然对数 代码 LOG 序号 76

图形

../../_images/76.1.png

功能块描述

(1) 求以e为底X的对数,并输出到Y。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X1 Float 0.0 1 输入

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 输出

工作区说明

序号 标记名 数据类型 数据长度(位)
1 YLast Float 2

质量及异常说明

(1)当X<=0.0时,报功能块算法错误

算法说明

(1) 当X<=0.0,Y=Ylast。
(2) Y=LnX。

功能块解释

../../_images/p76.jpg

正弦

名称 正弦 代码 SIN 序号 77

图形

../../_images/77.1.png

功能块描述

(1) 按照一定的规律求输入数据的正弦函数,并输出到Y。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X1 Float 0.0 1 角度值
2 K1 Float 1.0 1 增益
3 C1 Float 0.0 1 初相位
4 K Float 1.0 1 幅值

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 输出

工作区说明

质量及异常说明

算法说明

(1) Y =Ksin(k1X1+C1)

功能块解释

../../_images/p77.jpg

余弦

名称 余弦 代码 COS 序号 78

图形

../../_images/78.1.png

功能块描述

(1) 按照一定的规律求输入数据的余弦函数,并输出到Y。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X1 Float 0.0 1 角度值
2 K1 Float 1.0 1 增益
3 C1 Float 0.0 1 初相位
4 K Float 1.0 1 幅值

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 输出

工作区说明

质量及异常说明

算法说明

(1) Y =Kcos(k1X1+C1)

功能块解释

../../_images/p78.jpg

正切

名称 正切 代码 TAN 序号 79

../../_images/79.1.png

图形

功能块描述

(1) 按照一定的规律求输入数据的正切函数,并输出到Y。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X1 Float 0.0 1 角度值
2 K1 Float 1.0 1 增益
3 C1 Float 0.0 1 初相位
4 K Float 1.0 1 幅值

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 输出

工作区说明

质量及异常说明

算法说明

(1) Y =Ktan(k1X1+C1)

功能块解释

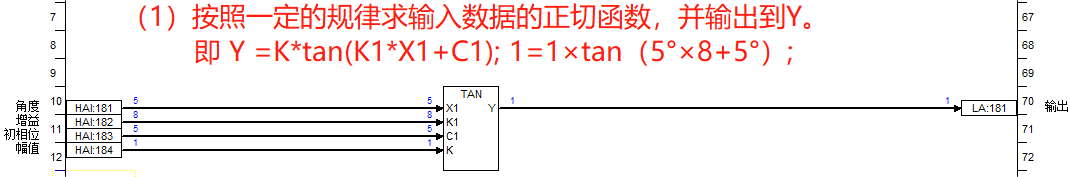

../../_images/p79.png

反正弦

名称 反正弦 代码 OSIN 序号 80

图形

../../_images/80.1.png

功能块描述

(1) 按照一定的规律求输入数据的反正弦函数,并输出到Y。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 输入
2 K Float 1.0 1 幅值

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 角度

工作区说明

序号 标记名 数据类型 数据长度(位)
1 YLast Float 2

质量及异常说明

(1) K不能为0,否则报功能块算法错误

算法说明

(1) K=0时,Y=Ylast
(2) X/K>1或X/K<-1时,Y=Ylast
(3) K<>0时,Y=asin(X/k)

功能块解释

../../_images/p80.png

反余弦

名称 反余弦 代码 OCOS 序号 81


../../_images/81.1.png

功能块描述

(1) 按照一定的规律求输入数据的反余弦函数,并输出到Y。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 输入
2 K Float 1.0 1 幅值

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 角度

工作区说明

序号 标记名 数据类型 数据长度(位)
1 YLast Float 2

质量及异常说明

(1) K不能为0,否则报功能块算法错误

算法说明

(1) K=0时,Y=Ylast
(2) X/K>1或X/K<-1时,Y=Ylast
(3) K<>0时,Y=acos(X/k)

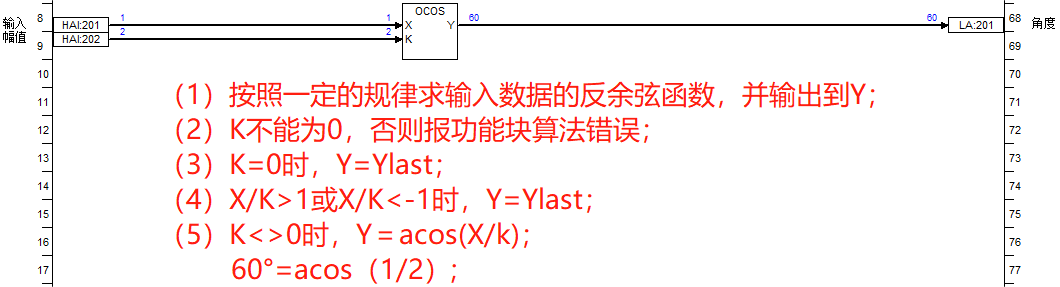

功能块解释

../../_images/p81.png

反正切

名称 反正切 代码 OTAN 序号 82

../../_images/82.1.png

功能块描述

(1) 按照一定的规律求输入数据的反正切函数,并输出到Y。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 输入
2 K Float 1.0 1 幅值

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 角度

工作区说明

序号 标记名 数据类型 数据长度(位)
1 YLast Float 2

质量及异常说明

(1) K不能为0,否则报功能块算法错误

算法说明

(1)K=0时,Y=Ylast
(2)K<>0时,Y=atan(X/k)

功能块解释

../../_images/p82.jpg

绝对值

名称 绝对值 代码 ABS 序号 83

图形

../../_images/83.1.png

功能块描述

(1) 取输入值的绝对值并输出到Y。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 输入

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 输出

工作区说明

质量及异常说明

算法说明

Y=|X|

功能块解释

../../_images/p83.png

开根号

名称 开根号 代码 ROOT 序号 84

图形

../../_images/84.1.png

功能块描述

(1)取输入值开根号后输出到Y。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 输入, X>=0

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 输出

工作区说明

质量及异常说明

(1) X的取值必须大于等于0,当X<0时,报功能块算法错误;

算法说明

(1) 当X>=0时,Y=√X。
(2) 当X<0时,Y=Ylast。

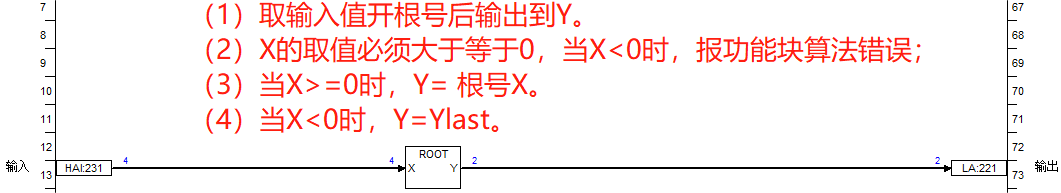

功能块解释

../../_images/p84.png

复杂开方运算

名称 复杂开方运算 代码 SQRT 序号 85

../../_images/85.1.png

功能块描述

Y=K*(k1*X+C1)1/2

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 输入,X>=0
2 K Float 1.0 0 总增益
3 K1 Float 1.0 0 输入增益
4 C1 Float 0.0 0 输入偏置

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 输出

工作区说明

质量及异常说明

(1)(k1X+C1)的取值必须大于等于0,当(k1X+C1)<0时,报功能块算法错误;

算法说明

(1)当(k1X+C1)>=0时,Y= K k1* X  C1 。
(2)当(k1*X+C1)<0时,Y=Ylast。

功能块解释

../../_images/p85.jpg

多项式

名称 多项式 代码 POLY 序号 86

图形

../../_images/86.1.png

功能块描述

本功能块对输入变量进行五次多项式运算,输出到Y

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 1.0 1 输入
2 C0 Float 1.0 1 系数0
3 C1 Float 1.0 1 系数1
4 C2 Float 1.0 1 系数2
5 C3 Float 1.0 1 系数3
6 C4 Float 1.0 1 系数4

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 输出

工作区说明

质量及异常说明

算法说明

Y= C0 + C1X + C2X2 + C3X3 + C4X4

功能块解释

../../_images/p86.jpg

5 比较运算

序号 代码 名称
101 CMP 比较
102 LES 小于
103 HLM 区间外
104 HMH 高限迟滞
105 LMH 低限迟滞
106 HLH 高低限迟滞
107 DHL 偏差区间外
108 MAX 取大值
109 MIN 取小值
110 MED 取中值
111 LMT 高低限限幅器
112 RHL 斜率监视器
113 MAT 模拟量侦测器
114 LIA 限值报警

大于

名称 比较 代码 CMP 序号 101

图形

../../_images/101.1.png

功能块描述

对2个输入值进行大小比较运算,并将结果输出到Y;

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X1 Float 0.0 1 输入1
2 X2 Float 0.0 1 输入2

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 输出

工作区说明

质量及异常说明

算法说明

(1)若X1>X2,则Y=1,否则Y=0

功能块解释

01控制软件AdogOS/02功能块算法/p101.jpg

小于

名称 小于 代码 LES 序号 102

图形

../../_images/102.1.png

功能块描述

(1) 对2个输入值进行大小比较运算,并将结果输出到Y;

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X1 Float 0.0 1 输入1
2 X2 Float 0.0 1 输入2

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 输出

工作区说明

质量及异常说明

算法说明

(1)若X1<X2,则Y=1,否则Y=0

功能块解释

01控制软件AdogOS/02功能块算法/p102.jpg

区间外

名称 区间外 代码 HLM 序号 103

图形

../../_images/103.1.png

功能块描述

(1) 判断输入值是否处于规定的区间外

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 输入值
2 H Float 0.0 1 上限值
3 L Float 0.0 1 下限值

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 输出

工作区说明

质量及异常说明

算法说明

(1)若X>H或X< L时,则Y=1,否则Y=0

功能块解释

01控制软件AdogOS/02功能块算法/p103.jpg

高限迟滞

名称 高限迟滞 代码 HMH 序号 104

图形

../../_images/104.1.png

功能块描述

(1) 当输入值超过设定的上限值时输出为1。
(2) 通过对报警迟滞值的设置,防止输入在报警值周围波动而产生的重复报警 信号。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 输入
2 H Float 10.0 1 上限
3 D Float 1.0 1 迟滞宽度

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 输出

工作区说明

质量及异常说明

迟滞值D的设置必须大于等于0,当D<0时。报功能块算法错误

算法说明

(1) 当X>=H时,Y=1。
(2) 当X<(H-D)时,Y=0

动作图

../../_images/104.2.png

功能块解释

01控制软件AdogOS/02功能块算法/p104.jpg

低限迟滞

名称 低限迟滞 代码 LMH 序号 105

图形

../../_images/105.1.png

功能块描述 (1) 当输入值低于设定的下限值时输出为1。
(2) 通过对报警迟滞值的设置,防止输入在报警值周围波动而产生的重复报警信 号。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 输入
2 L Float 2.0 1 下限
3 D Float 1.0 1 迟滞宽度

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 输出

工作区说明

质量及异常说明

迟滞值D的设置必须大于等于0,当D<0时。报功能块算法错误

算法说明

(1) 当X<=L时,Y=1。
(2) 当X>(L+D)时,Y=0

动作图

../../_images/105.2.png

功能块解释

01控制软件AdogOS/02功能块算法/p105.jpg

高低限迟滞

名称 高低限迟滞 代码 HLH 序号 106

图形

../../_images/106.1.png

功能块描述

(1) 当输入值超过设定的上限值或低于设定的下限值时输出为1。
(2) 通过对报警迟滞值的设置,防止输入在报警值周围波动而产生的重复报警 信号。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 输入
2 H Float 10.0 1 上限
3 L Float 2.0 1 下限
4 D Float 1.0 1 迟滞宽度

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 输出

工作区说明

质量及异常说明

(1) 迟滞值D的设置必须大于等于0,当D<0时,报功能块算法错误。
(2) H必须要大于L,否则报功能块算法错误。
(3) L+D < H-D,否则报功能块算法错误。

算法说明

(1) 当X>=H时,Y=1。
(2) 当X<(H-D)时,Y=0
(3) 当X<=L时,Y=1。
(4) 当X>(L+D)时,Y=0

动作图

../../_images/106.2.png

功能块解释

01控制软件AdogOS/02功能块算法/p106.jpg

偏差区间外

名称 偏差区间外 代码 DHL 序号 107

图形

../../_images/107.1.png

功能块描述

(1)用于判断输入的偏差值是否处于偏差高底限(H / L)之外。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 输入1
2 X2 Float 0.0 1 输入2
3 H Float 10.0 1 上限
4 L Float 2.0 1 下限

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 输出

工作区说明

质量及异常说明

(1) H必须要大于L,否则报功能块算法错误。

算法说明

(1) 当X1-X2>=H时或X1-X2=<L时,Y=1,否则Y=0。

动作图

../../_images/107.2.png

功能块解释

01控制软件AdogOS/02功能块算法/p107.jpg

取大值

名称 取大值 代码 MAX 序号 108

图形

../../_images/108.1.png

功能块描述

(1) 取输入值中的最大值输出。
(2) 最多允许3个输入。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 输入1
2 X2 Float 0.0 1 输入2
3 X3 Float 0.0 1 输入3

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 输出

工作区说明

质量及异常说明

算法说明

MAX(X1,X2,X3) →Y

动作图

../../_images/108.2.png

功能块解释

01控制软件AdogOS/02功能块算法/p108.jpg

取小值

名称 取小值 代码 MIN 序号 109

图形

../../_images/109.1.png

功能块描述

(1) 取输入值中的最小值输出。
(2) 最多允许3个输入。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 输入1
2 X2 Float 0.0 1 输入2
3 X3 Float 0.0 1 输入3

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 输出

工作区说明

质量及异常说明

算法说明

MIN(X1,X2,X3) →Y

动作图

../../_images/109.2.png

功能块解释

01控制软件AdogOS/02功能块算法/p109.jpg

取中值

名称 取中值 代码 MED 序号 110

图形

../../_images/110.1.png

功能块描述

(1) 取输入值中的中间值输出。
(2) 最多允许3个输入。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 输入1
2 X2 Float 0.0 1 输入2
3 X3 Float 0.0 1 输入3

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 输出

工作区说明

质量及异常说明

算法说明

MED(X1,X2,X3) →Y

动作图

../../_images/110.2.png

功能块解释

01控制软件AdogOS/02功能块算法/p110.jpg

高低限限幅器

名称 高低限限幅器 代码 LMT 序号 111

图形

../../_images/111.1.png

功能块描述

(1) 将输入值限定在规定的区间内进行输出。
(2) 用于过程输入的范围限制。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 输入值
2 H Float 0.0 1 上限值
3 L Float 0.0 1 下限值

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 输出

工作区说明

质量及异常说明

(1)H必须要大于L,否则报功能块算法错误。

算法说明

(1) X>=H,Y=H
(2) X<=L,Y=L
(3) H>X>L,Y=X

动作图

../../_images/111.2.png

功能块解释

01控制软件AdogOS/02功能块算法/p111.jpg

斜率监视器

名称 斜率监视器 代码 RHL 序号 112

图形

../../_images/112.1.png

功能块描述

(1) 当输入X的变化率超过设定值R时,输出Y=1。
(2) 用于判断输入信号的瞬间变化率是否超限。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 输入
2 Rc Float 0.0 1 变化率/s

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 输出

工作区说明

质量及异常说明

算法说明

(1)当|(X-Xlast)/(T1000)|>R时,Y=1。
(2)当|(X-Xlast)/(T
1000)|≤R时,Y=0。
其中:T为采样周期(ms)

动作图

../../_images/112.2.png

功能块解释

01控制软件AdogOS/02功能块算法/p112.png

模拟量侦测器

名称 模拟量侦测器 代码 MAT 序号 113

图形

../../_images/113.1.png

功能块描述

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 输入
2 SV Float 0.0 1 设定值
3 M INT 0 1 输出模式
4 R Bool 0 1 复位

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Max Float 1 最大值
2 Min Float 1 最小值
3 AVE Float 1 平均值
4 Mout Float 1 模式输出

工作区说明

质量及异常说明

算法说明

动作图

功能块解释

01控制软件AdogOS/02功能块算法/p113.png

限值报警

名称 限值报警 代码 LIA 序号 114

图形

../../_images/114.1.png

功能块描述

(1) 用于判断输入值X是否在正常范围内;

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0 1 输入值
2 HH Float 0 1 高高报设定值
3 HHE Bool 0 1 高高报使能
4 HI Float 0 1 高报设定值
5 HIE Bool 0 1 高报使能
6 LO Float 0 1 低报设定值
7 LOE Bool 0 1 低报使能
8 LL Float 0 1 低低报设定值
9 LLE Bool 0 1 低低报使能
10 ALLE Bool 0 1 全部报警使能
11 DB Float 0 1 死区

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 YHH Bool 1 高高报
2 YHI Bool 1 高报
3 YLO Bool 1 低报
4 YLL Bool 1 低低报
5 ERR Bool 1 参数错误(为1时,说明参数有误)

工作区说明

质量及异常说明

(1) 死区DB必须≥0;若死区<0,按死区=0计算;
(2) HH>HI>LO>LL,否则报功能块算法错误;

算法描述

(1) 当输入X>HH且HHE=1且ALLE=1,则输出YHH=1;当X<HH-DB或HHE=0或ALLE=0,则输出YHH=0;
(2) 当输入X>HI且HIE=1且ALLE=1,则输出YHI=1;当X<HI-DB或HIE=0或YHH=1或ALLE=0,则输出YHI=0;
(3) 当输入X<LO且LOE=1且ALLE=1,则输出YLO=1;当X>LO+DB或LOE=0或YLL=1或ALLE=0,则输出YLO=0;
(4) 当输入X<LL且LLE=1且ALLE=1,则输出YLL=1;当X>LL+DB或LLE=0或ALLE=0,则输出YLL=0;

功能块解释

01控制软件AdogOS/02功能块算法/p114.png

条件选择

名称 条件选择(暂无) 代码 CASE 序号

图形

../../_images/115.1.png

功能块描述

输入说明

输出说明

工作区说明

质量及异常说明

算法说明

动作图

6 定时器计数器

序号 代码 名称
121 OND 延时接通
122 OFD 延时断开
123 LTON 长延时接通
124 LTOF 长延时断开
125 OSP 接通固定脉冲
126 TDW 接通脉冲
127 TON 上升沿脉冲
128 TOF 下将沿脉冲
129 CNT 上升沿计数器
130 MCNT 复杂计数器

延时接通

名称 延时接通 代码 OND 序号 121

图形

../../_images/121.1.png

功能块描述

(1) 当X信号从0变到1时,经过计时时间T后,输出信号Y上升为高电平并跟随X信号的复位变为0。
(2) X信号的宽度小于T时,输出Y保持为0。
(3) 当W被强制时:定时器保持剩余时间不变,解除强制后继续计时。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Bool 0 1 输入
2 T Float 0.0 1 延时时间,单位:s

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 输出
2 W Float 1 剩余时间,单位:秒

工作区说明

质量及异常说明

(1) 计时时间T最大为9999999秒, 当T超过最大计时时间,功能块报输入超高限错误。
(2) 当T<0,功能块报输入超低限错误;

时序图

../../_images/121.2.png

功能块解释

../../_images/p121.jpg

延时断开

名称 延时断开 代码 OFD 序号 122

图形

../../_images/122.1.png

功能块描述

(1) 当X信号从0变到1时,输出Y为1,X信号从1变到0延时T后,输出Y被复位。
(2) 当W被强制时:定时器保持剩余时间不变,解除强制后继续计时。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Bool 0 1 输入
2 T Float 0.0 1 延时时间,单位:s

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 输出
2 W Float 1 剩余时间,单位:秒

工作区说明

质量及异常说明

(1) 计时时间T最大为9999999秒, 当T超过最大计时时间,功能块报输入超高限错误;
(2) 当T<0,功能块报输入超低限错误.

时序图

../../_images/122.2.png

功能块解释

../../_images/p122.jpg

长延时接通

名称 长延时接通 代码 LTON 序号 123

图形

../../_images/123.1.png

功能块描述

(1) 当X信号从0变到1时,经过计时时间T后,输出信号Y上升为高电平并跟随X信号的复位变为0。
(2) X信号的宽度小于T时,输出Y保持为0。
(3) 当W被强制时:定时器保持剩余时间不变,解除强制后继续计时。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Bool 0 1 输入
2 T Float 0.0 1 延时时间,单位:min

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 输出
2 W Float 1 剩余时间,单位:分钟

工作区说明

质量及异常说明

(1)计时时间T最大为9999999分钟, 当T超过最大计时时间,功能块报输入超高限错误。
(2)当T<0,功能块报输入超低限错误;

时序图

../../_images/123.2.png

功能块解释

../../_images/p123.jpg

长延时断开

名称 长延时断开 代码 LTOF 序号 124

图形

../../_images/124.1.png

功能块描述

(1) 当X信号从0变到1时,输出Y为1,X信号从1变到0经过T时间后输出Y才被复位。
(2) 当W被强制时:定时器保持剩余时间不变,解除强制后继续计时。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Bool 0 1 输入
2 T Float 0.0 1 延时时间,单位:min

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 输出
2 W Float 1 剩余时间,单位:分钟

工作区说明

质量及异常说明

(1) 计时时间T最大为9999999分钟,当T超过最大计时时间,功能块报输入超高限错误。
(2) 当T<0,功能块报输入超低限错误;

时序图

../../_images/124.2.png

与延时断开一样,只是时间单位为分钟。

功能块解释

../../_images/p124.jpg

接通固定脉冲

名称 接通固定脉冲 代码 OSP 序号 125

图形

../../_images/125.1.png

功能块描述

(1) 当X信号从0变到1时,输出Y为1。直到达到T时间后,输出Y才被复位。
(2) 即使X保持为1的时间没有达到T时间长,Y也会输出T时间长度的1。
(3) 当W被强制时:定时器保持剩余时间不变,解除强制后继续计时。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Bool 0 1 输入
2 T Float 0.0 1 延时时间,单位:s

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 输出
2 W Float 1 剩余时间,单位:秒

工作区说明

质量及异常说明

(1) 计时时间T最大为9999999秒,当T超过最大计时时间,功能块报输入超高限错误。
(2) 当T<0,功能块报输入超低限错误;

时序图

../../_images/125.2.png

功能块解释

../../_images/p125.jpg

接通脉冲

名称 接通脉冲 代码 TDW 序号 126

图形

../../_images/126.1.png

功能块描述

(1) 当X信号从0变到1时,输出Y为1。直到达到T时间后,输出Y才被复位。
(2) 若X保持为1的时间没有达到T时间长,Y随着X从1变到0。
(3) 当W被强制时:定时器保持剩余时间不变,解除强制后继续计时。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Bool 0 1 输入
2 T Float 0.0 1 延时时间,单位:s

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 输出
2 W Float 1 剩余时间,单位:秒

工作区说明

质量及异常说明

(1)计时时间T最大为9999999秒,当T超过最大计时时间,功能块报输入超高限错误。
(2)当T<0,功能块报输入超低限错误;

时序图

../../_images/126.2.png

功能块解释

../../_images/p126.jpg

上升沿脉冲

名称 上升沿脉冲 代码 TON 序号 127

图形

../../_images/127.1.png

功能块描述

(1) 当输入信号从0变到1时,Y产生一个周期的ON信号。
(2) 用于产生一次性的启动命令信号。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Bool 0 1 输入

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 输出

工作区说明

质量及异常说明

时序图

../../_images/127.2.png

功能块解释

../../_images/p127.jpg

下降沿脉冲

名称 下降沿脉冲 代码 TOF 序号 128

图形

../../_images/128.1.png

功能块描述

(1) 当输入信号从1变到0时,Y产生一个周期的ON信号。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Bool 0 1 输入

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 输出

工作区说明

质量及异常说明

时序图

../../_images/128.2.png

功能块解释

../../_images/p128.jpg

上升沿计数器

名称 上升沿计数器 代码 CNT 序号 129

图形

../../_images/129.1.png

功能块描述

(1) CNT 算法用于计算数字量输入点的从0转换为1的次数。 如果复位标志为1,输出复位为0。
(2) 当Y被强制时:计数器保持输出值不变,解除强制后继续计数。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Bool 0 1 输入
2 R Bool 0 1 复位

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y INT 1 输出

工作区说明

质量及异常说明

(1) 最大计数值为+9999999,当计数值超过最大计数值时,报功能块超高限错 误。

时序图

../../_images/129.2.png

功能块解释

../../_images/p129.jpg

复杂计数器

名称 复杂计数器 代码 MCNT 序号 130

图形

../../_images/130.1.png

功能块描述

(1) 本功能块用于对开关信号的累计。
(2) 当R=1时,Y=Y0;
(3) 当R=0时:
当X来一个上升沿脉冲时,输出Y(n)=Y(n-1)+ STEP; 其他情况Y输出保持。
当Y>=YH,或者Y<=YL时,D=1
注意,当step的值为负数时,则加计数其实是减计数,减计数其实是加计数。
(4) 当Y被强制时:计数器保持输出值不变,解除强制后继续计数。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Bool 0 1 输入
2 R Bool 0 1 复位
3 H Int 100 0 计数器上限
4 L Int -100 0
5 Y0 Int 0 0 计数器初值
6 STEP Int 1 0 计数器步长

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y INT 1 输出
2 D Bool 1 越界标识

工作区说明

质量及异常说明

(1) 计数值为<-8388608,或者大于8388608时,报功能块超高限错误。

时序图

功能块解释

../../_images/p130.jpg

7 控制类算法

序号 代码 名称
141 LAG 惯性跟踪
142 LLG 超前滞后函数
143 RLT 升降斜率跟踪器
144 MAV 连续平均值
145 DLT 延时平移器
146 DEV 偏差运算
147 P 比例
148 PR 带增益比例
149 I 积分调节
150 D 微分调节
151 PI 比例积分
152 PID PID 调节
153 PDS 脉冲调节
154 AM 积分调节切换器
155 SW 开关量选择器
156 T 模拟量选择器
157 TR 带斜率模拟量选择器
158 TRD 带增量的斜率选择器
159 OLD 前一个周期开关量
160 OLA 前一个周期模拟量
161 QGD 取数字量状态字
162 QGA 取模拟量状态字
163 QSD 数字量状态字发生器
164 QSA 模拟量状态字发生器
165 TACC 运行累计
166 RHLA 变化率报警
167 DATO 动作超时报警
168 AATO 调节动作超时报警
169 NIT 无指令跳闸报警
170 STEP 步进
171 DEVS 单输出开关量操作器
172 DDEV 双输出开关量操作器
173 ADEV 模拟量操作
174 FO 首出
175 DB 死区运算
176 3SEL 三值取值
177 2SEL 二值取值
178 RMP 斜坡跟踪
179 BAL2 2 输出平衡
180 AMA 模拟量跟踪器
181 DMA 数字量跟踪器
182 FLW 流量计算函数
183 ADRC 2 阶自抗扰
184 MFAC_PID 自适应 PID
185 ADRCN 多阶自抗扰
186 MODEL3 阶对象模型
187 IADRC 积分型自抗扰
200 TITO 变频器操作器

惯性跟踪

名称 惯性跟踪 代码 LAG 序号 141

图形

../../_images/141.1.png

功能块描述

(1) 输出量跟踪输入量的变化。
(2) 当输入量发生突变时,输出量不能突变,只能按指数规律发生变化。
(3) 当Y被强制时:输出值保持不变,解除强制后从当前值开始运算。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 被跟踪量
2 U Float 0.0 1 滞后时间,(单位:s)
3 T Bool 0 1 惯性切换

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 输出

工作区说明

序号 标记名 数据类型 数据长度(位)
1 YLast Float 2

质量及异常说明

(1) U为滞后时间,要求输入U>=0,否则报功能块算法错误;

算法说明 (1) T=0或U<=0.0时,Y=X
(2) T=1且U>0时,Y = (X-Yn-1)*t/(U+t)+Y
注:t为功能块的扫描周期。

动作图

../../_images/141.2.png

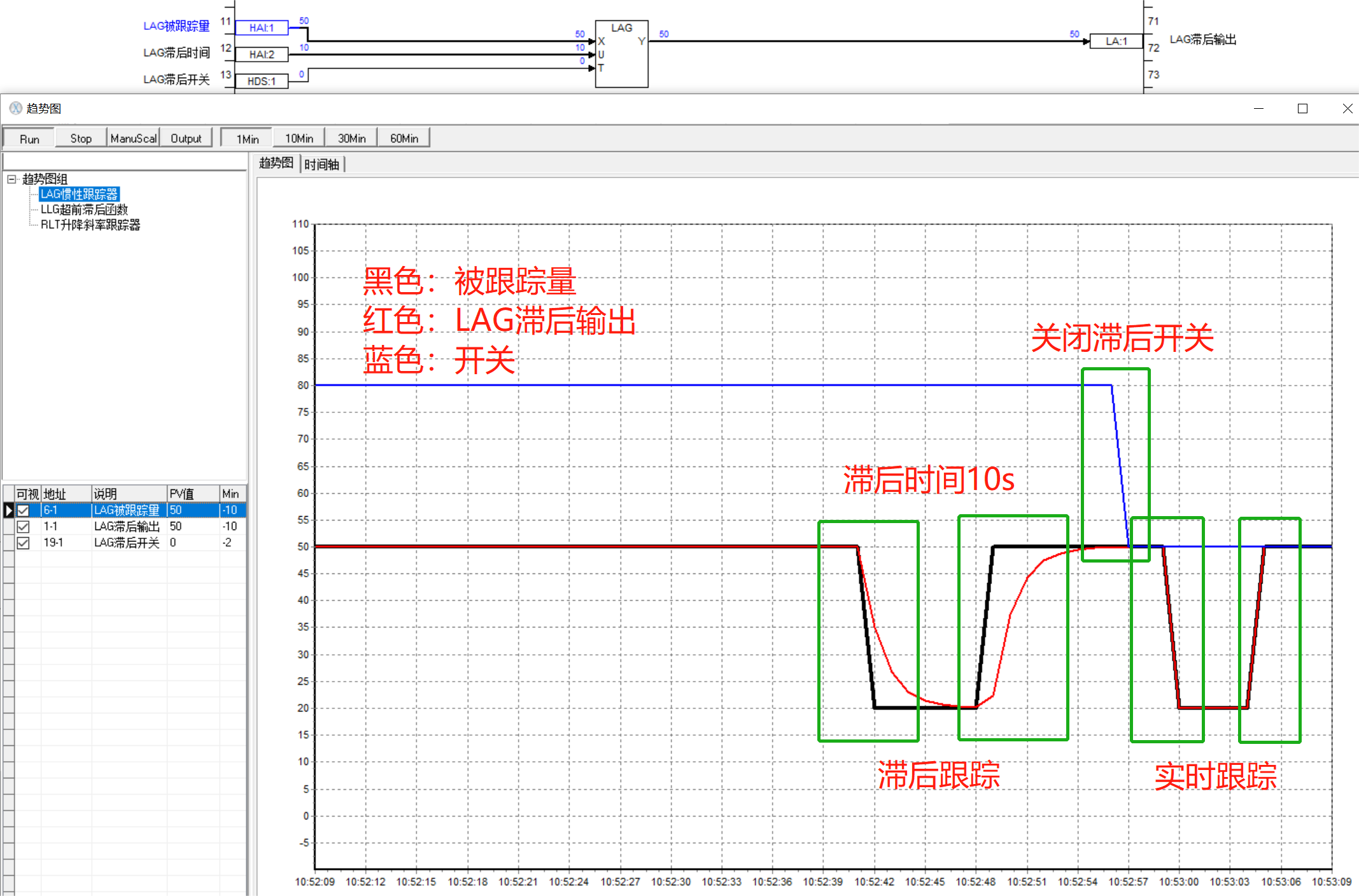

功能块解释

../../_images/p141.png

超前滞后函数

名称 超前滞后函数 代码 LLG 序号 142

图形

../../_images/142.1.png

功能块描述

(1) 输入信号按照超前滞后参数进行输出。
(2) 当Y被强制时:输出值保持不变,解除强制后从当前值开始运算。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 输入
2 U1 Float 0.0 1 滞后时间常数(单位:s)
3 U2 Float 0.0 1 超前时间常数(单位:s)
4 T Bool 0 1 滞后超前切换

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 输出

工作区说明

序号 标记名 数据类型 数据长度(位)
1 YLast Float 2
2 XLast Float 2

质量及异常说明

(1) 超前滞后时间参数U1、U2必须大于等于0,否则报功能块算法错误。

算法说明

(1) T=0时,Y=X
(2) T=1时:
若U1<0.0或者U2<0.0,Y = Ylast;
若U1≥0.0且U2≥0.0,Y = Ylast+(X-Ylast)*t/(U1+t)+(X-Xlast)*U2/(U1+t);
注:t为功能块的扫描周期。

动作图

../../_images/142.2.png

功能块解释

../../_images/p142.png

升降斜率跟踪器

名称 升降斜率跟踪器 代码 RLT 序号 143

图形

../../_images/143.1.png

功能块描述

(1) 对输入量的变化率进行跟踪。
(2) 当T=1时,输出量等于输入量。
(3) 当Y被强制时:输出值保持不变,解除强制后从当前值开始运算。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 输入
2 R1 Float 0.0 1 正向变化率(单位:分钟)
3 R2 Float 0.0 1 负向变化率(单位:分钟)
4 T Bool 0 1 斜率切换

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 输出

工作区说明

序号 标记名 数据类型 数据长度(位)
1 YLast Float 2

质量及异常说明

(1) 变化率R1和R2必须大于等于0,当变化率R1和R2小于0时,报输入超低限错误。

算法说明

(1) T=0时,Y=X;
(2) T=1时:
若X>Y且R1>0.0,Y=Ylast+R1t/60.0
若X<Y且R2>0.0,Y=Ylast-R2
t/60.0
其中:t为PLC扫描周期。

动作图

../../_images/143.2.png

功能块解释

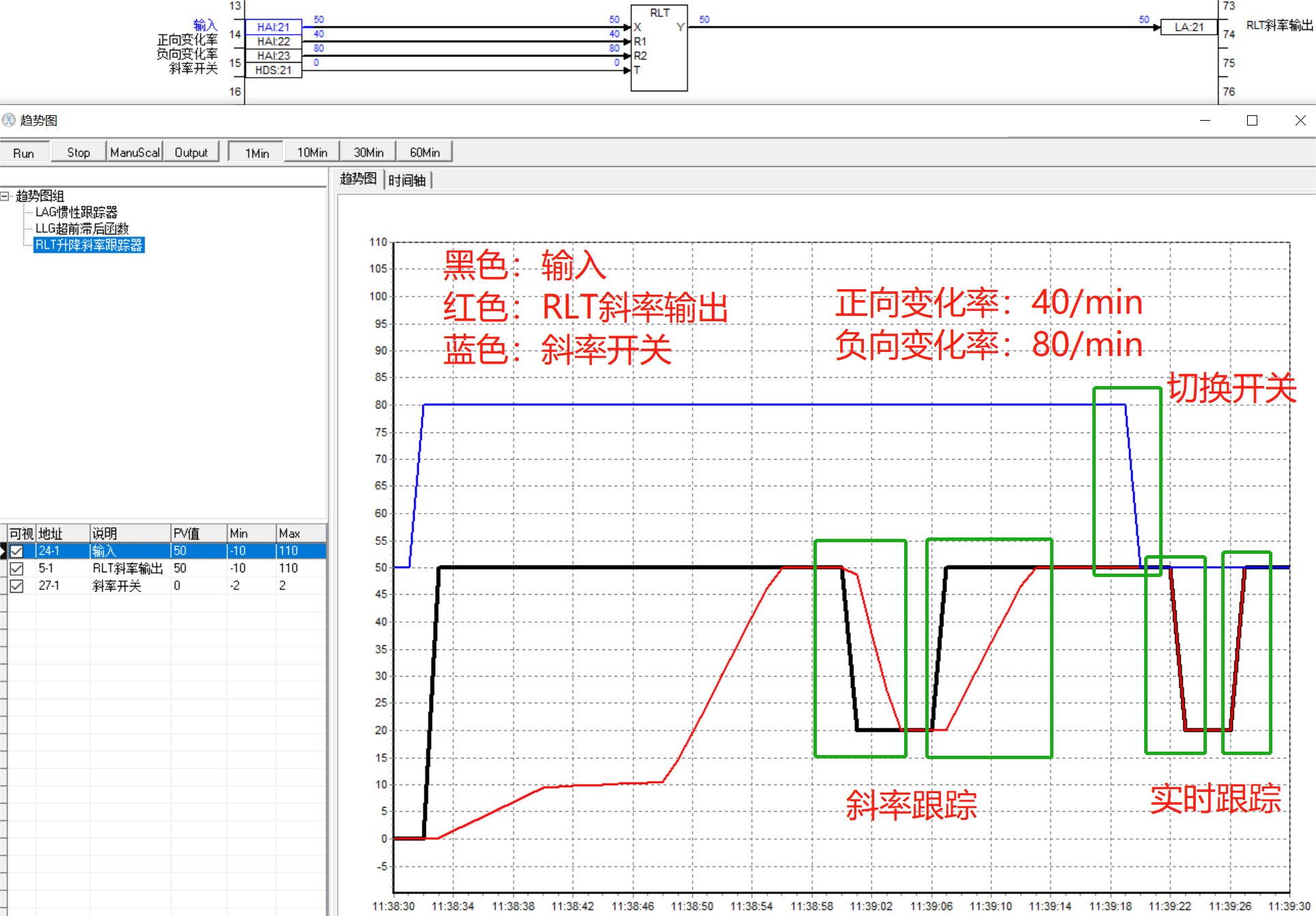

../../_images/p143.png

连续平均值

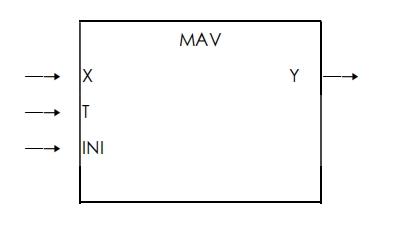

名称 连续平均值 代码 MAV 序号 144

图形

../../_images/144.1.png

功能块描述

(1) 求输入在一个时间周期T内的平均值并输出。
(2) 当初始化信号INI为1时,重新计算一个时间周期内输入信号的平均值。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 输入
2 T Float 0.0 1 时间周期(单位:s)
3 INI Bool 0 1 初始化信号

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 输出

工作区说明

序号 标记名 数据类型 数据长度(位)
1 YLast Float 2

质量及异常说明

(1) 时间周期T必须大于等于0,当时间周期小于0时,报输入超低限错误。

算法说明

(1) T<0时,Y=Ylast;
(2) T=0时: INI=0时,Y=X;
INI=1时,Y=Ylast;
(3) T>0时: INI=0时,/T→Y;
INI=1时,Y=Ylast;

动作图

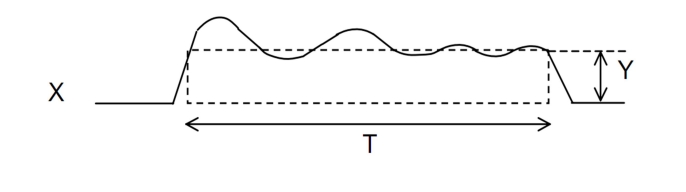

../../_images/144.2.png

功能块解释

../../_images/p144.png

延时平移器

名称 延时平移器 代码 DLT 序号 145

图形

../../_images/145.1.png

功能块描述

(1)输入量延时一个周期时间T后输出。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 输入
2 T Float 0.0 1 时间周期(单位:s)

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 输出

工作区说明

序号 标记名 数据类型 数据长度(位)
1 YLast Float 2

质量及异常说明

(1) 时间周期T必须大于等于0。当时间周期小于0时,报输入超低限错误。

算法说明

动作图

../../_images/145.2.png

功能块解释

../../_images/p145.png

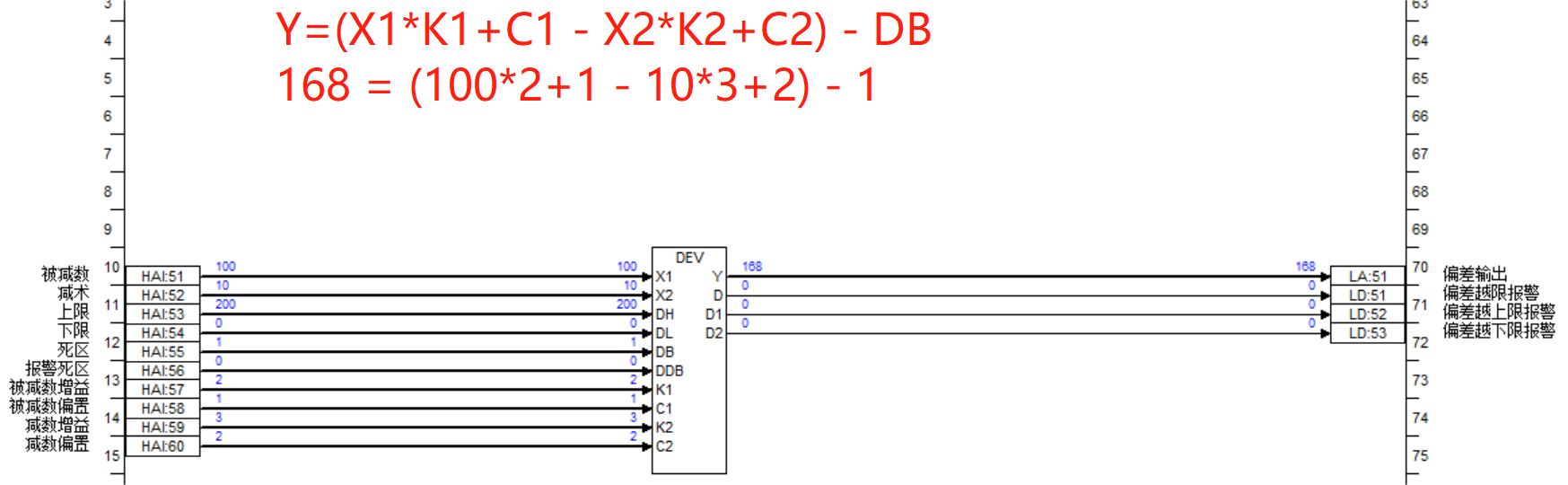

偏差运算

名称 偏差运算 代码 DEV 序号 146

图形

../../_images/146.1.png

功能块描述

(1) 用于判断两个输入值的差值是否越限,若越限则报警;
(2) 越限报警具有死区功能,防止频繁触发报警;

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X1 Float 0.0 1 被减数
2 X2 Float 0.0 1 减数
3 DH Float 100.0 0 上限
4 DL Float -100.0 0 下限
5 DB Float 0.0 0 死区
6 DDB Float 0.0 0 报警死区
7 K1 Float 1.0 0 被减数增益
8 C1 Float 0.0 0 被减数偏置
9 K2 Float 1.0 0 减数增益
10 C2 Float 0.0 0 减数偏置

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 偏差输出
2 D Bool 1 越限指示
3 D1 Bool 1 越上限指示
4 D2 Bool 1 越下限指示

工作区说明

序号 标记名 数据类型 数据长度(位)
1 YLast Float 2

质量及异常说明

算法说明

该算法经常和PID算法元件联合使用。

../../_images/146.2.png

如上图所示:X=(K1X1+C1)-(K2X2+C2)

../../_images/146.3.png

DDB为上限X=DH+DB和下限X=DL-DB处的报警死区。
X>上限+DDB时,D1=1; X<上限-DDB时,DH=0; 上限-DDB<=X<=上限+DDB时,D1变;
X<下限-DDB时,D2; X>下限+DDB时,DL=0; 下限-DDB<=X<=下限+DDB时,D2变;

上下限报警D1D2有一个报警,则偏差越限D报警

功能块解释

../../_images/p146.png

比例

名称 比例 代码 P 序号 147

图形

../../_images/147.1.png

功能块描述

(1)输入值乘以其增益后输出。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 输入
2 K Float 1.0 1 增益

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 输出

工作区说明

质量及异常说明

算法说明

Y=K*X

动作图

../../_images/147.2.png

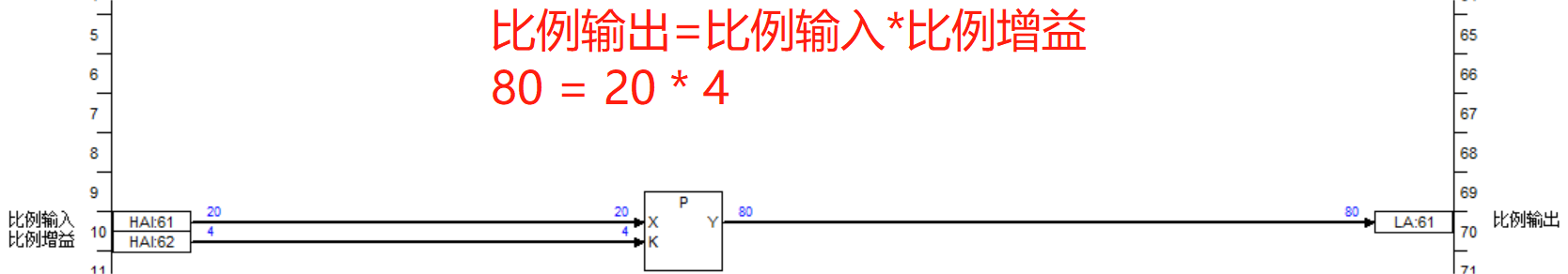

功能块解释

../../_images/p147.png

带增益比例

名称 带增益比例 代码 PR 序号 148

图形

../../_images/148.1.png

功能块描述

(1) 输入值乘以其增益再经过量程转换后输出。
(2) 输入值的上下限可以设置。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 输入
2 K Float 0.0 1 增益
3 IS Float 0.0 1 输入量程
4 OS Float 0.0 1 输出量程

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 输出

工作区说明

质量及异常说明

(1)上限IS和下限OS必须大于0,否则报输入超低限错误。
(2)XKOS/IS必须小于等于9999999,否则报功能块算法错误。

算法说明

Y = X * K * OS/IS;

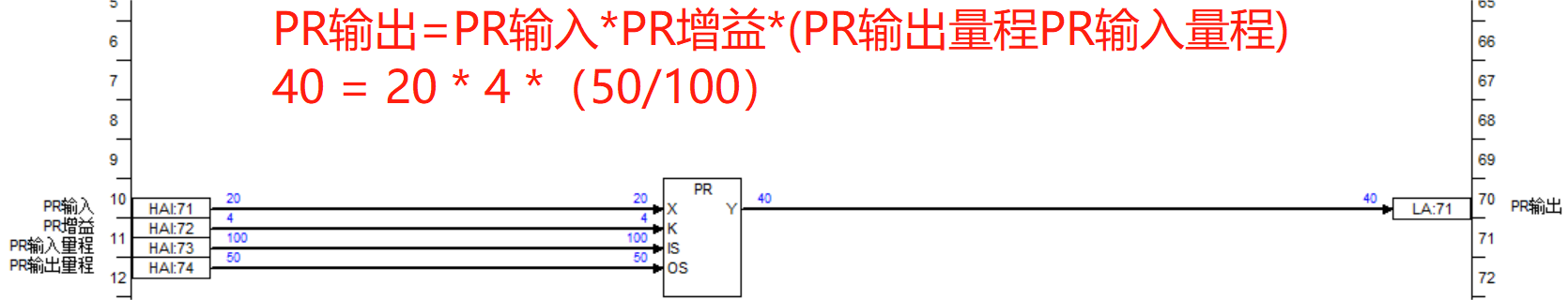

功能块解释

../../_images/p148.png

积分调节

名称 积分调节 代码 I 序号 149

图形

../../_images/149.1.png

功能块描述

(1) 对输入值进行积分运算并输出。
(2) 当Y被强制时:输出值保持不变,解除强制后从当前值开始积分。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 输入
2 Ti Float 0.0 1 积分时间(单位:s)
3 H Float 0.0 1 输出上限
4 L Float 0.0 1 输出下限
5 R Bool 0 1 复位

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 输出

工作区说明

序号 标记名 数据类型 数据长度(位)
1 YLast Float 2

质量及异常说明

(1)上限H必须大于下限L,否则报功能块算法错误。

算法说明

(1)当T≤0时,积分不起作用,Y=Ylast。
(2)当T>0时,Y(n)=Ylast+X*t/Ti;
若Yn>=H时,Yn=H
若Yn<=L时,Yn=L
(3)当R=1时,Y=L。
t为功能块的扫描周期。

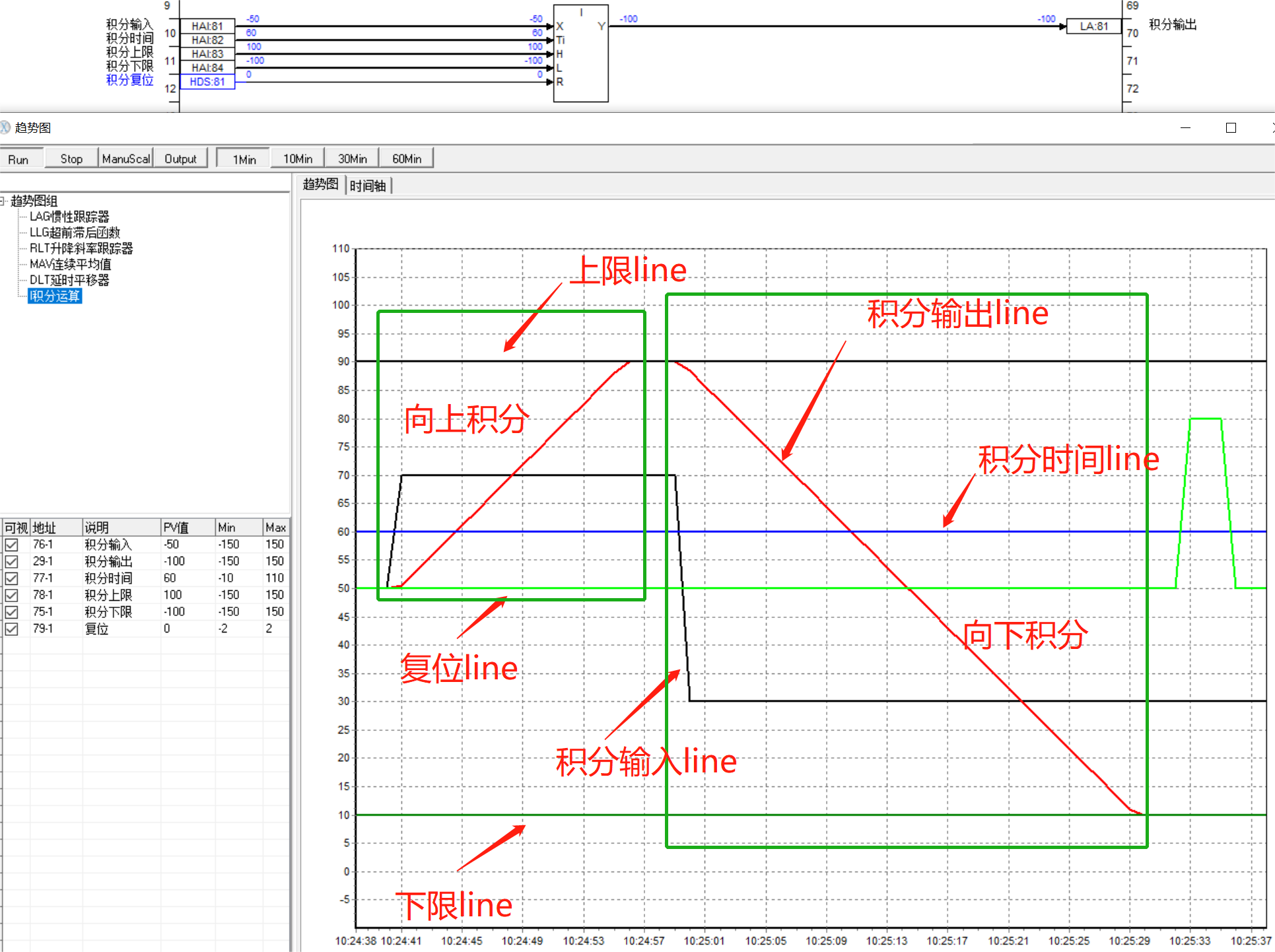

功能块解释

../../_images/p149.png

微分调节

名称 微分调节 代码 序号

图形

../../_images/150.1.png

功能块描述

(1) 对输入值进行微分运算并输出。
(2) 当Y被强制时:输出值保持不变,解除强制后从当前值开始微分计算。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1
2 G Float 0.0 1
3 U Float 0.0 1 微分时间(单位:s)
4 T Bool 0 1 微分切换

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 输出

工作区说明

序号 标记名 数据类型 数据长度(位)
1 YLast Float 2
2 XLast Float 2

质量及异常说明

(1)微分时间U必须大于等于0,否则报输入超低限错误。

算法说明

(1) T=0或U<0.0时:Y(n)=0.0。
(2) T=1时:
若U=0.0时,Y(n) = G*(X-Xlast) /t
若U>0.0时,Y(n) = (G*(X-Xlast)+Y) *U/(t+U)

动作图

../../_images/150.2.png

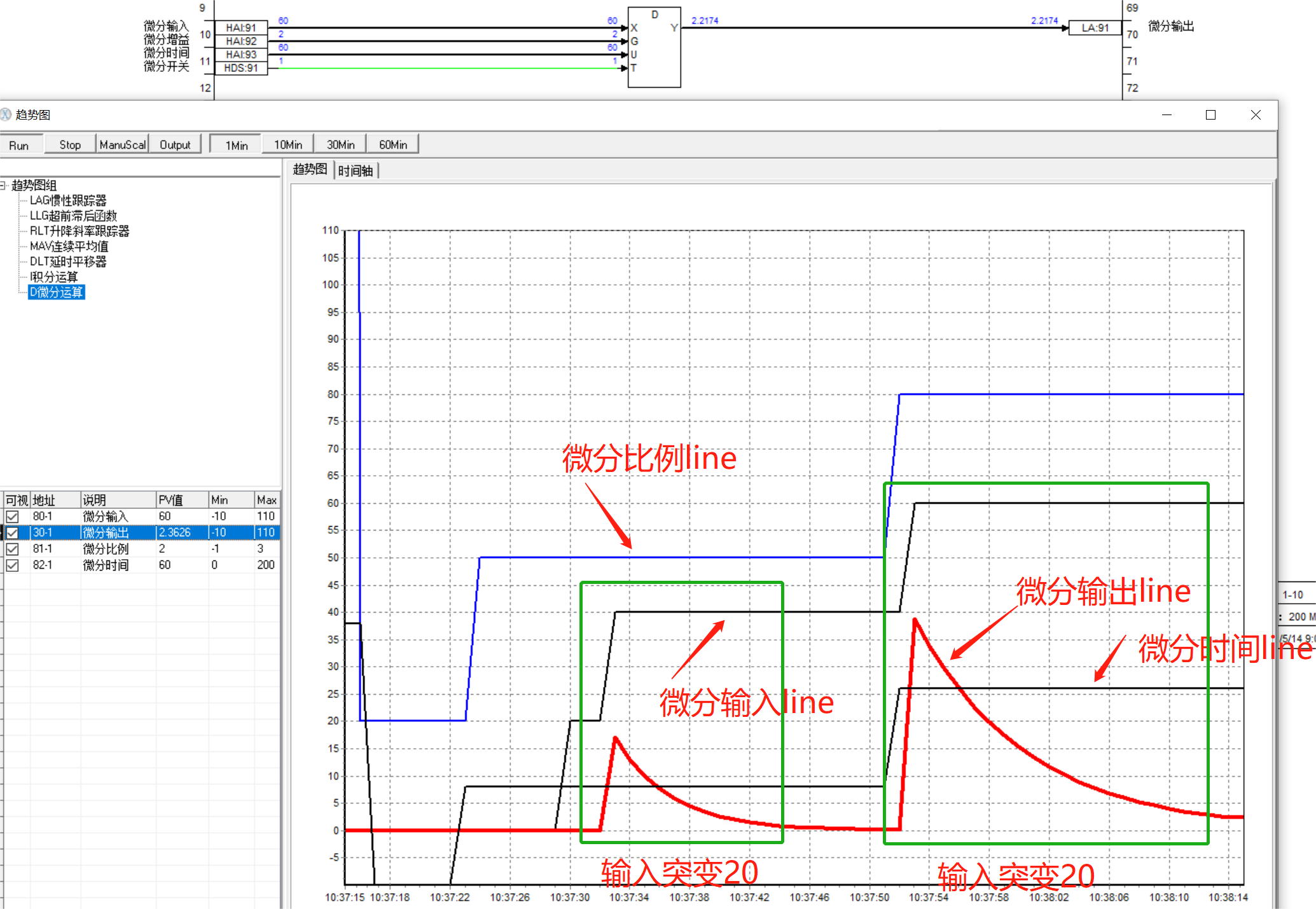

功能块解释

../../_images/p150.png

比例积分

名称 比例积分 代码 PI 序号 151

图形

../../_images/151.1.png

功能块描述

(1) 对输入值进行比例积分运算并输出。
(2) 当Y被强制时:输出值保持不变,解除强制后从当前值开始PI计算。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 输入
2 Tr Float 0.0 1 被跟踪变量
3 As Bool 0 1 自动开关
4 FF Float 0.0 1 前馈变量
5 K Float 0.0 1 总增益
6 Kp Float 0.0 1 比例系数
7 Ti Float 0.0 1 积分时间(单位:s)
8 H Float 0.0 1 输出上限(H>L)最大
9 L Float 0.0 1 输出下限(H>L)最小
10 II Float 0.0 1 禁增
11 ID Float 0.0 1 禁减

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 输出
2 YP Float 0 比例输出
3 YI Float 0 积分输出

工作区说明

序号 标记名 数据类型 数据长度(位)
1 YLast Float 2

质量及异常说明

(1) As=1时,比例积分模块开始执行。
(2) 若H<L,报功能块算法错误。
(3) Ti<=0.0,报输入超低限错误
(4) 输出Y被限定在H和L之间。

算法说明

动作图

../../_images/151.2.png

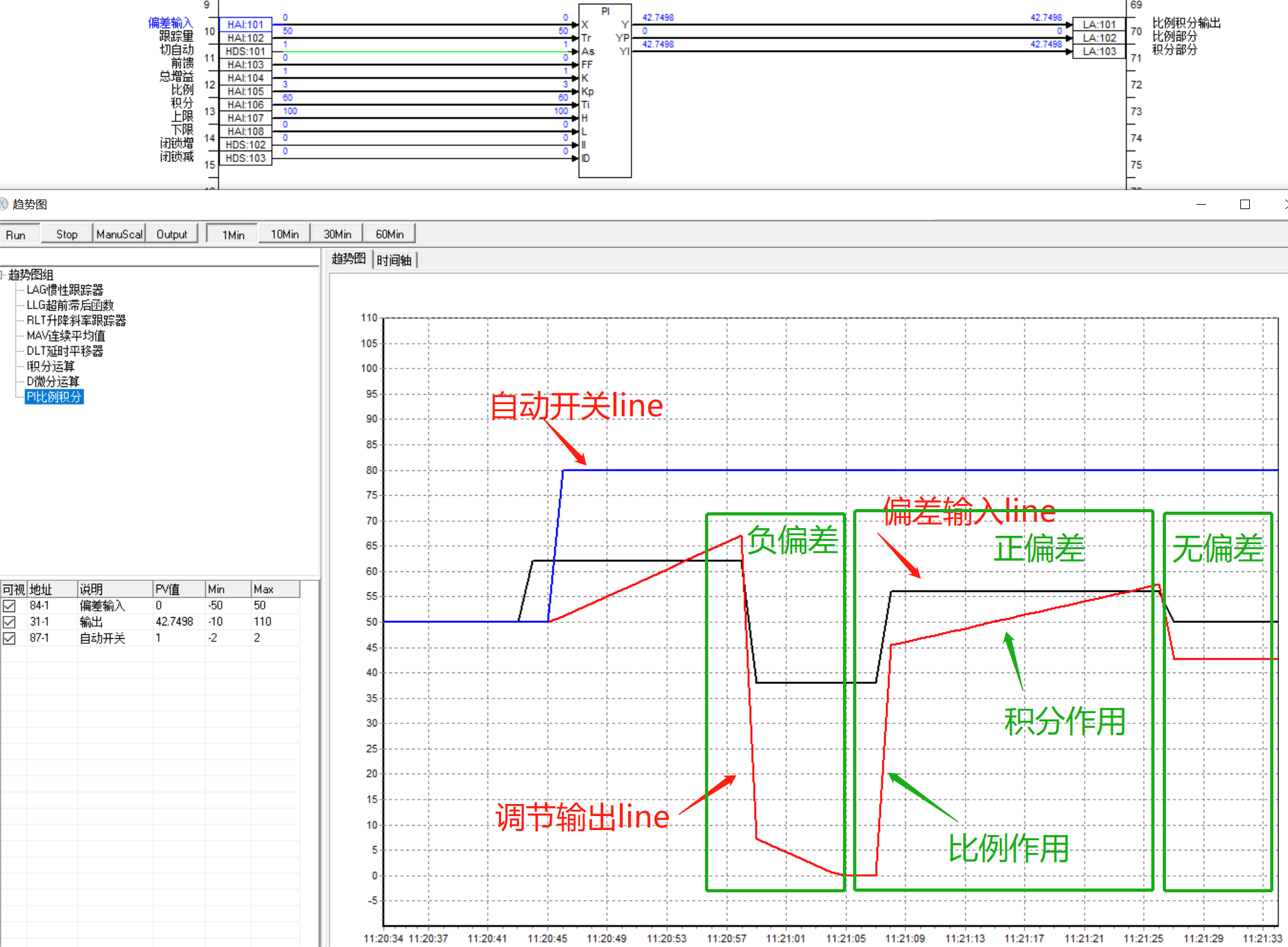

功能块解释

../../_images/p151.png

PID 调节

名称 PID 调节 代码 PID 序号 152

图形

../../_images/152.1.png

功能块描述

(1) 对输入值进行比例积分微分运算并输出。
(2) 当Y被强制时:输出值保持不变,解除强制后从当前值开始PID计算。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 输入
2 Tr Float 0.0 1 被跟踪变量
3 As Bool 0 1 自动开关
4 FF Float 0.0 1 前馈变量
5 K Float 0.0 0 总增益
6 Kp Float 0.0 0 比例系数
7 Ti Float 0.0 0 积分时间(单位:s)
8 Kd Float 0.0 0 微分系数
9 Td Float 10.0 0 微分时间(单位:s)
10 H Float 0.0 0 输出上限(H>L)最大
11 L Float 0.0 0 输出下限(H>L)最小
12 II Float 0.0 0 禁增
13 ID Float 0.0 0 禁减

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 输出
2 YP Float 0 比例输出
3 YI Float 0 积分输出
4 YD Float 0 微分输出

工作区说明

序号 标记名 数据类型 数据长度(位)
1 YLast Float 2

质量及异常说明

(1) As=1时,比例积分模块开始执行。
(2) 若H<L,报功能块算法错误。
(3) Ti<=0.0,报输入超低限错误
(4) 输出Y被限定在H和L之间。

算法说明

YP= KKpX;
YI= YIlast+KXt/(Ti1000);
YD= Kd
Td*(Xn-Xn-1)*1000/t;
Y=YP+YI+YD;
注:t 为扫描周期;YIlast 为上个计算周期的 YI 值;

动作图

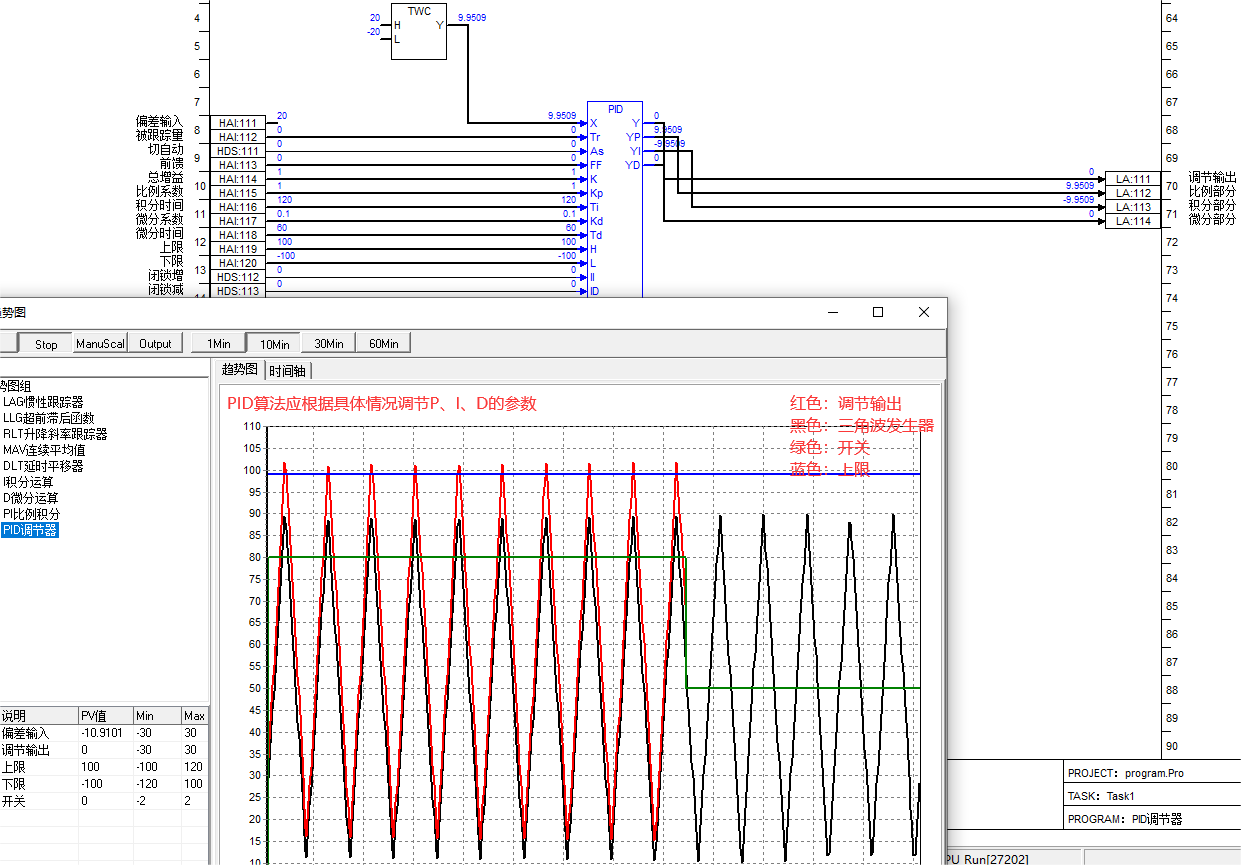

功能块解释

../../_images/p152.png

01控制软件AdogOS/02功能块算法/p152%EF%BC%88%E9%9D%9E%E5%B8%B8%E8%A7%84%EF%BC%89.png

脉冲调节

名称 脉冲调节 代码 PDS 序号 153

图形

../../_images/153.1.png

功能块描述

(1)根据输入偏差进行增减开关输出。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 模拟量输入
2 AI Float 0.0 1 模拟量反馈
3 Dis Bool 0 1 禁止输入开关,为1时,
INC和DEC强制为0
4 DB Float 0.0 1 死区
5 TON Float 0.0 1 最小脉冲宽度(单位:s)

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 INC Bool 1 增脉冲输出
2 DEC Bool 1 减脉冲输出

工作区说明

序号 标记名 数据类型 数据长度(位)
1 YLast Float 2

质量及异常说明

(1) TON必须大于0时,否则报输入超低限错误。

算法说明

(1) 偏差=X-AI
(2) 若DB>X-AI>-DB时,INC和DEC都输出为0.
(3) 若X-AI>DB时,INC增指令输出为1,最小脉冲宽度为Ton。
(4) 若X-AI<-DB时,DEC减指令输出为1,最小脉冲宽度为Ton。

动作图

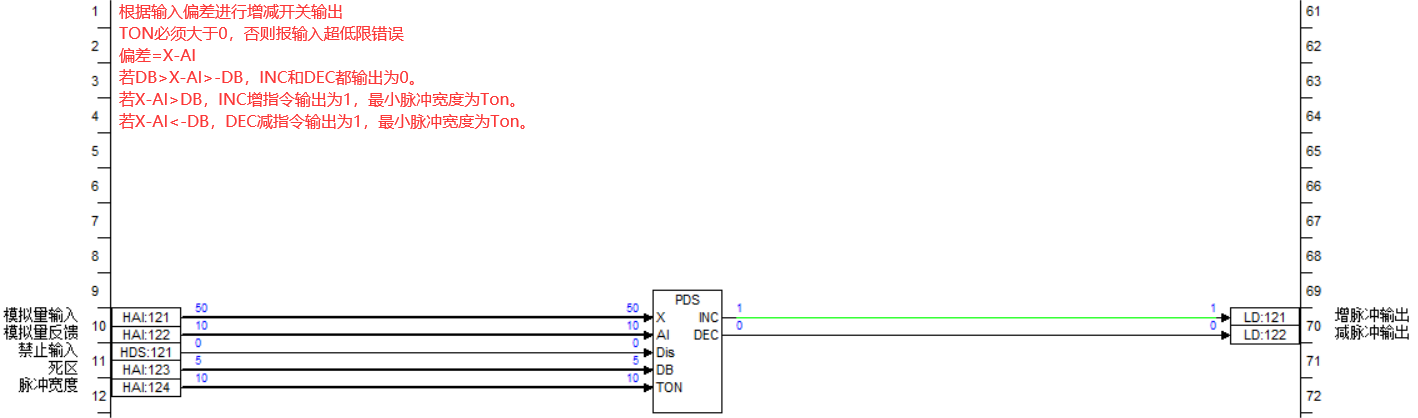

功能块解释

../../_images/p153.png

积分调节切换器

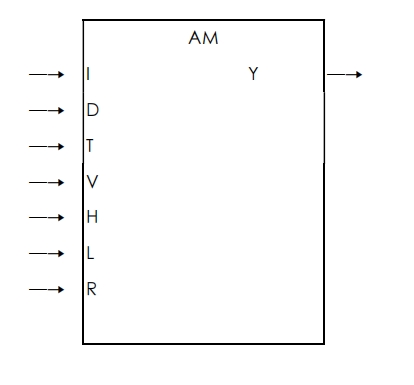

名称 积分调节切换器 代码 AM 序号 154

图形

../../_images/154.1.png

功能块描述

(1) 将按钮等开关设备的ON/OFF情况以一定的变化率转换为模拟量输出。
(2) 当Y被强制时:输出值保持不变,解除强制后从当前值开始积分。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 I Bool 0 1 增指令
2 D Bool 0 1 减指令
3 T Bool 0 1 跟踪调节
4 V Float 0 1 跟踪值(T=1时,Y=V)
5 H Float 0 1 输出上限
6 L Float 0 1 输出下限
7 R Float 0 1 每分钟变化率,R>=0

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 输出

工作区说明

序号 标记名 数据类型 数据长度(位)
1 YLast Float 2

质量及异常说明

(1) 输出上限H必须大于输出下限L,否则报功能块算法错误。
(2) 每分钟变化率R>=0, 否则报功能块算法错误。

算法说明

(1) T=1时,Y=V
(2) T=0时,允许对开关量输入进行积分调节。
(3) Y>H时,Y=H
(4) Y<L时,Y=L。

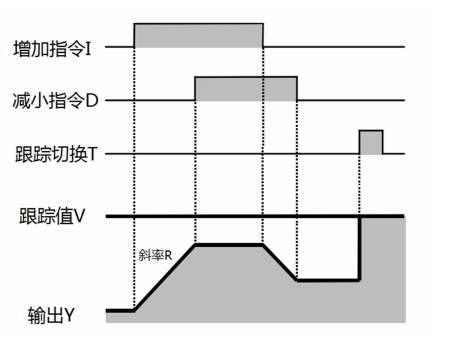

动作图

../../_images/154.2.png

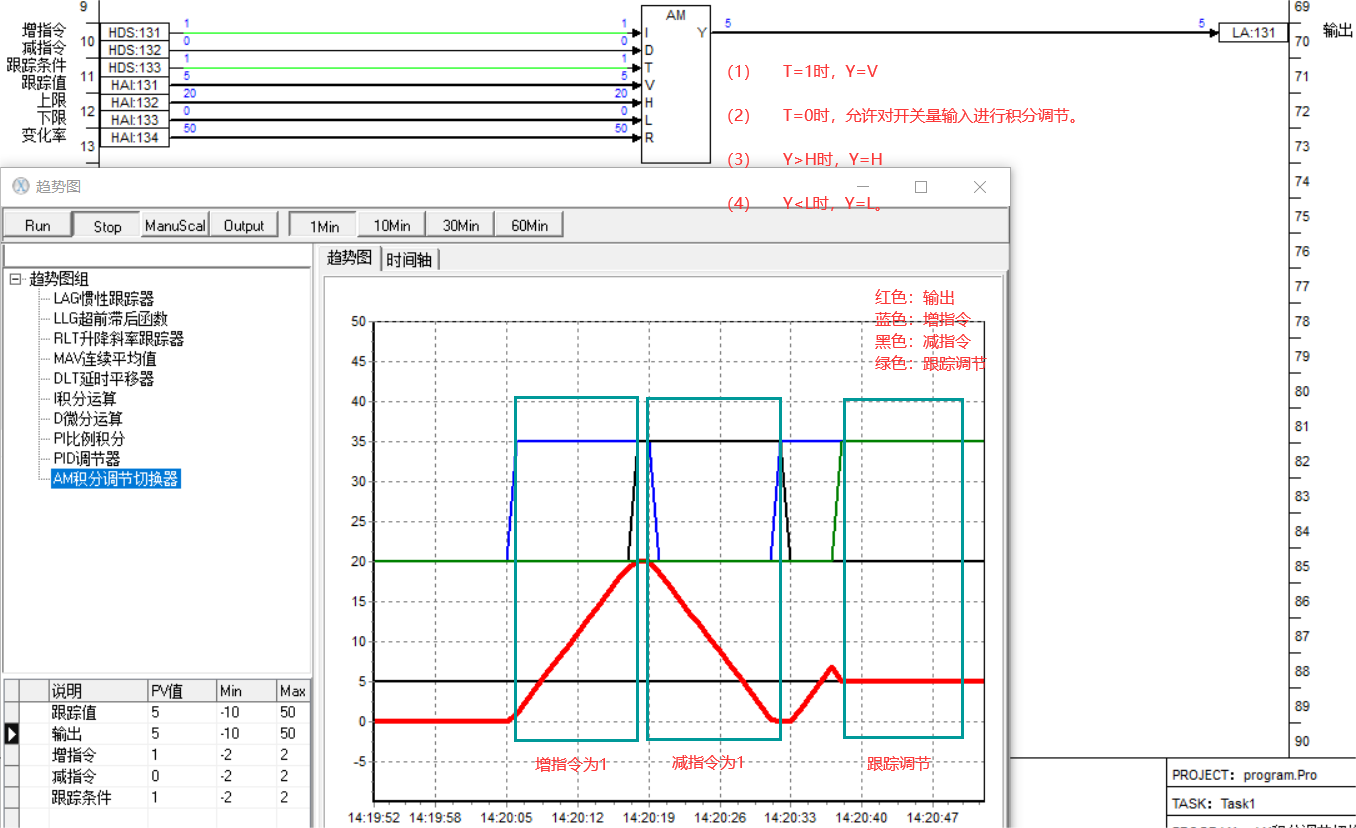

功能块解释

../../_images/p154.png

开关量选择器

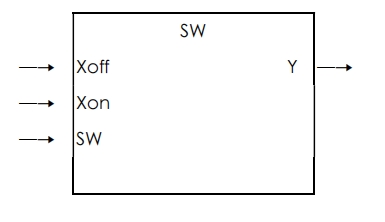

名称 开关量选择器 代码 SW 序号 155

图形

../../_images/155.1.png

功能块描述

(1)根据开关状态选择输出的开关量信号。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 Xoff Bool 0 1 SW=0时输入1
2 Xon Bool 0 1 SW=1时输入2
3 SW Bool 0 1 切换开关

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 输出

工作区说明

质量及异常说明

真值表

输入开关状态 输出Y
0 Xoff
1 Xon

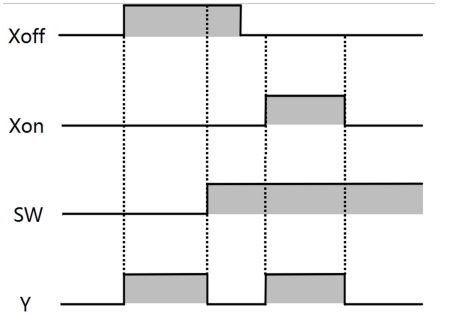

动作图

../../_images/155.2.png

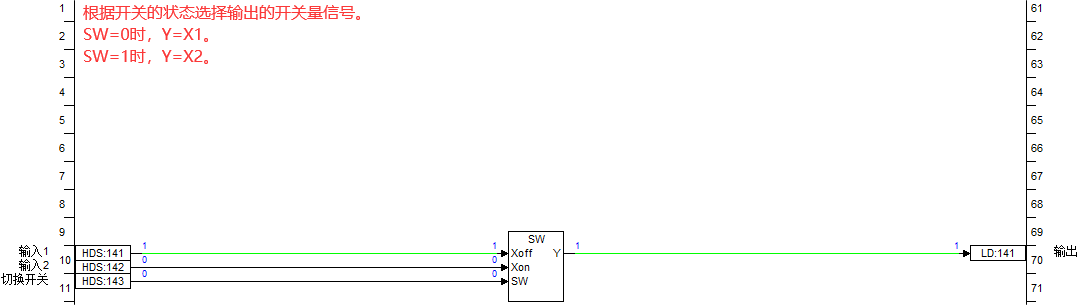

功能块解释

../../_images/p155.png

模拟量选择器

名称 模拟量选择器 代码 T 序号 156

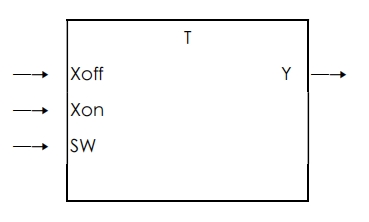

图形

../../_images/156.1.png

功能块描述

(1)根据开关状态选择输出的模拟量信号。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 Xoff Float 0.0 1 SW=0时输入1
2 Xon Float 0.0 1 SW=1时输入2
3 SW Bool 0 1 开关状态

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 输出

工作区说明

质量及异常说明

真值表

输入开关状态 输出Y
0 Xoff
1 Xon

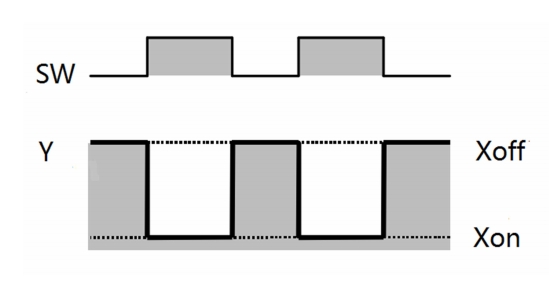

动作图

../../_images/156.2.png

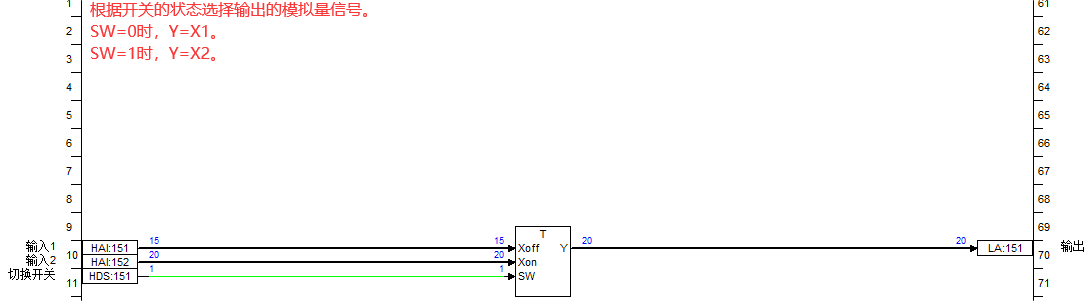

功能块解释

../../_images/p156.png

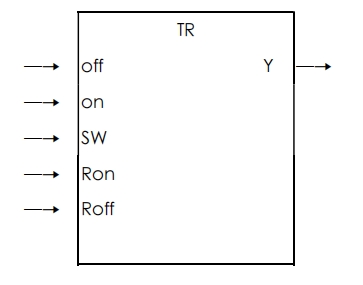

带斜率模拟量选择器

名称 带斜率模拟量选择器 代码 TR 序号 157

图形

../../_images/157.1.png

功能块描述

(1) 根据开关状态选择输出的模拟量信号。
(2) 输出随时间按照斜率改变。
(3) 当Y被强制时:输出值保持不变,解除强制后从当前值开始运算。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 off Float 0.0 1 SW=0时输入1
2 on Float 0.0 1 SW=1时输入2
3 SW Bool 0 1 开关状态
4 Ron Float 0.0 1 OFF→ON时的斜率/s
5 Roff Float 0.0 1 ON→OFF时的斜率/s

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 输出

工作区说明

质量及异常说明

(1) 若Ron和Roff小于0时,报功能块算法错误。

真值表

输入开关状态 输出Y
0 on->off
1 off ->on

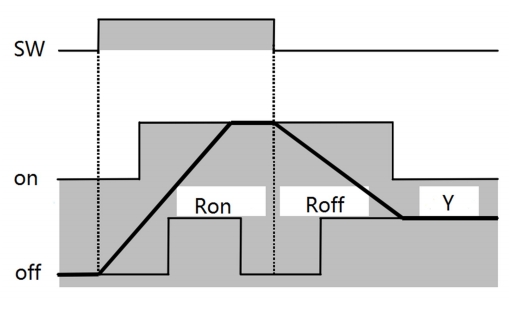

动作图

../../_images/157.2.png

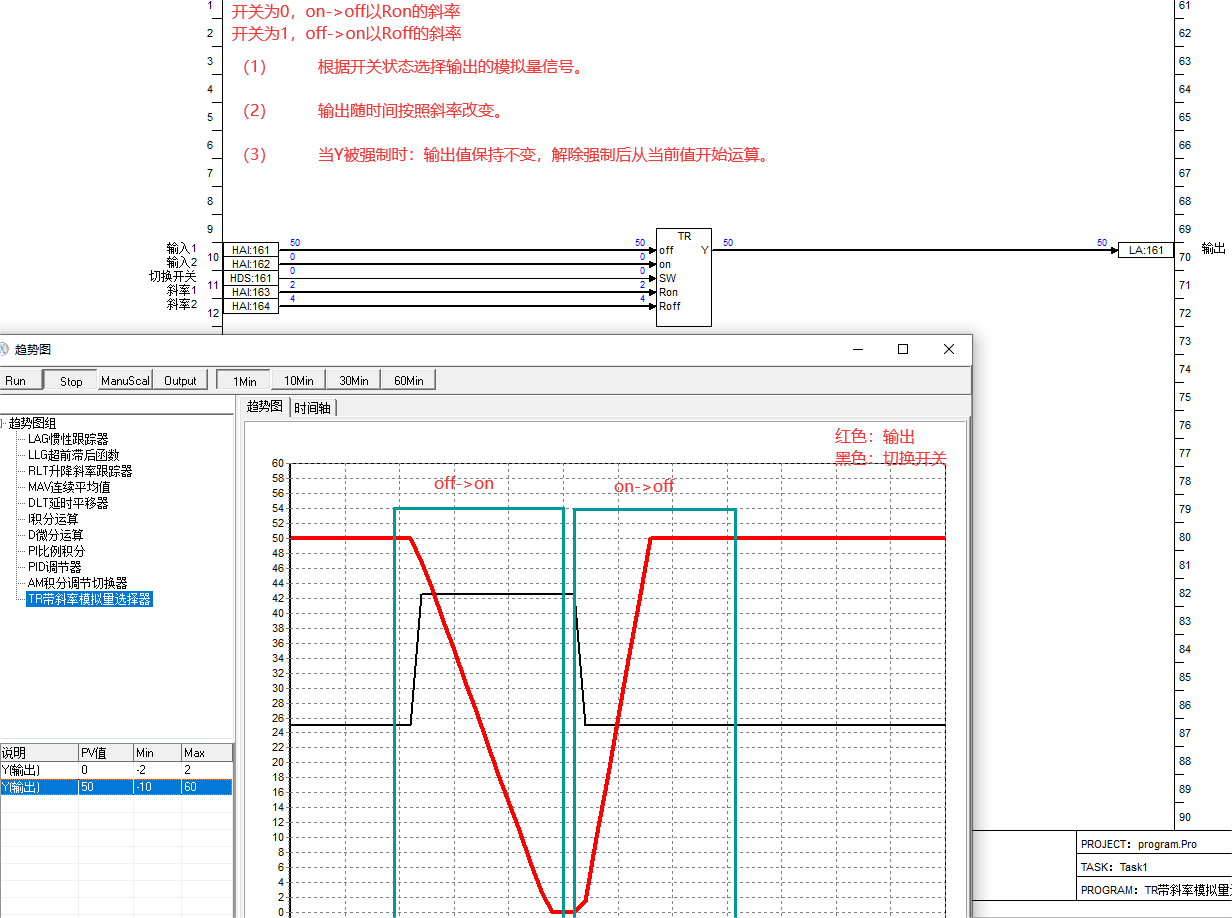

功能块解释

../../_images/p157.png

带增量的斜率选择器

名称 带增量的斜率选择器 代码 TRD 序号 158

图形

../../_images/158.1.png

功能块描述

(1) 根据开关状态选择输出的模拟量信号。
(2) 输出随时间按照斜率改变。
(3) 当Y被强制时:输出值保持不变,解除强制后从当前值开始运算。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 off Float 0.0 1 SW=0时输入1
2 on Float 0.0 1 SW=1时输入2
3 SW Bool 0 1 开关状态
4 Ron Float 0.0 1 OFF→ON时的斜率/s
5 Roff Float 0.0 1 ON→OFF时的斜率/s

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 输出

工作区说明

质量及异常说明

真值表

动作图

../../_images/158.2.png

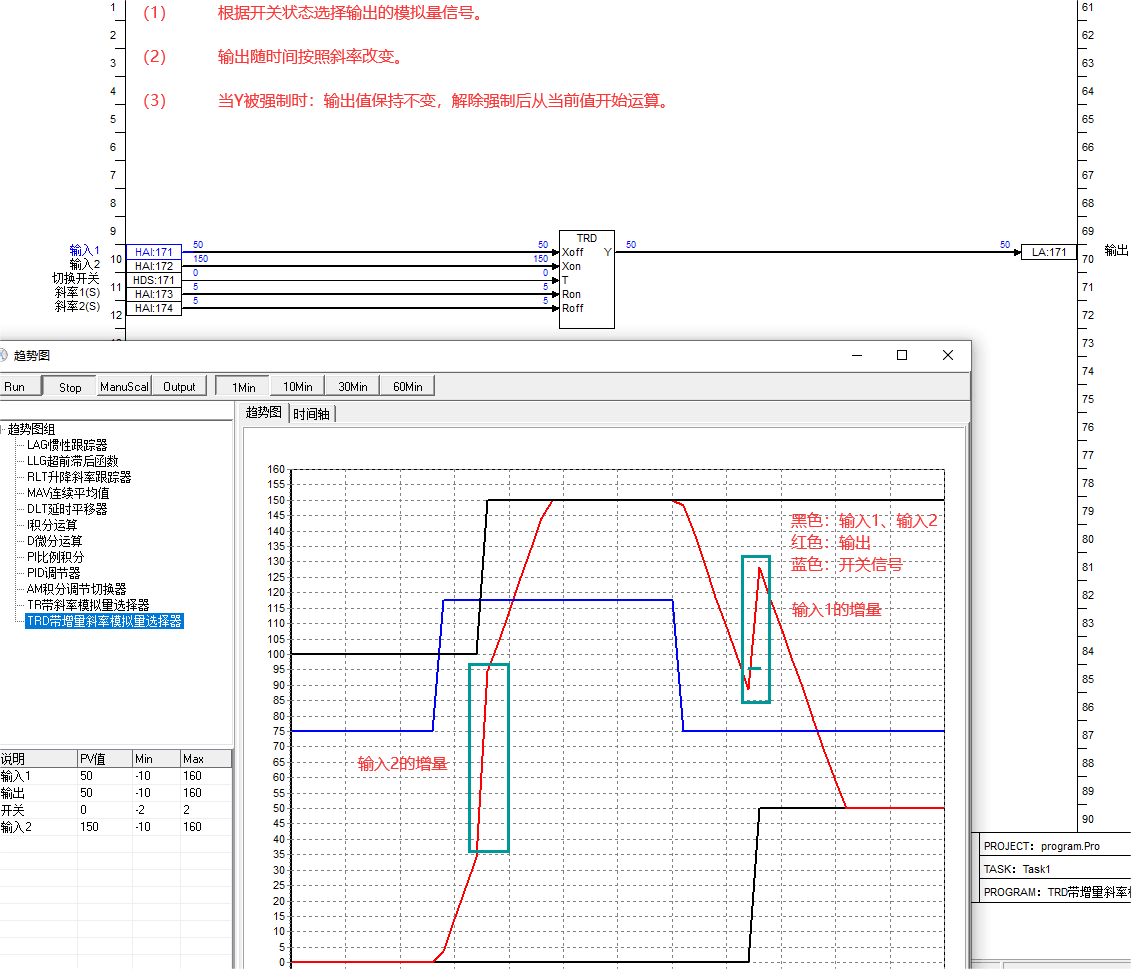

功能块解释

../../_images/p158.png

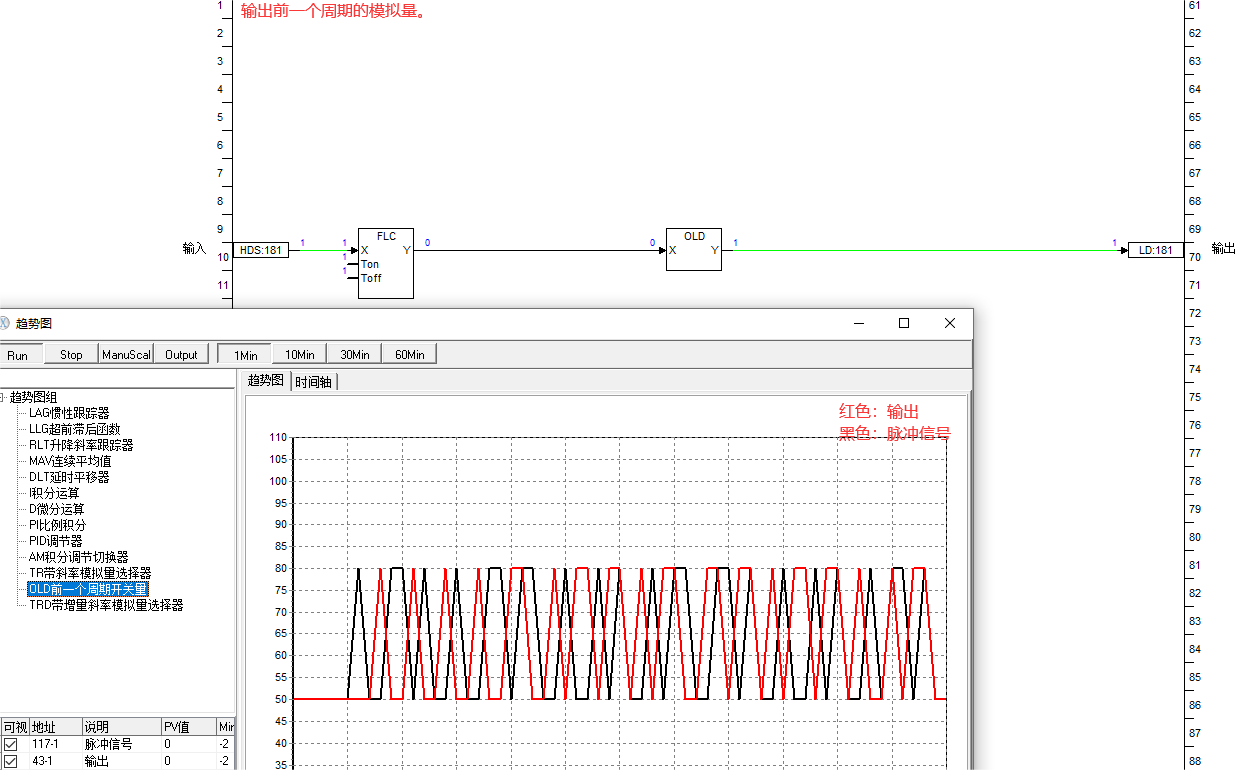

前一个周期开关量

名称 前一个周期开关量 代码 OLD 序号 159

功能块解释

../../_images/p159.png

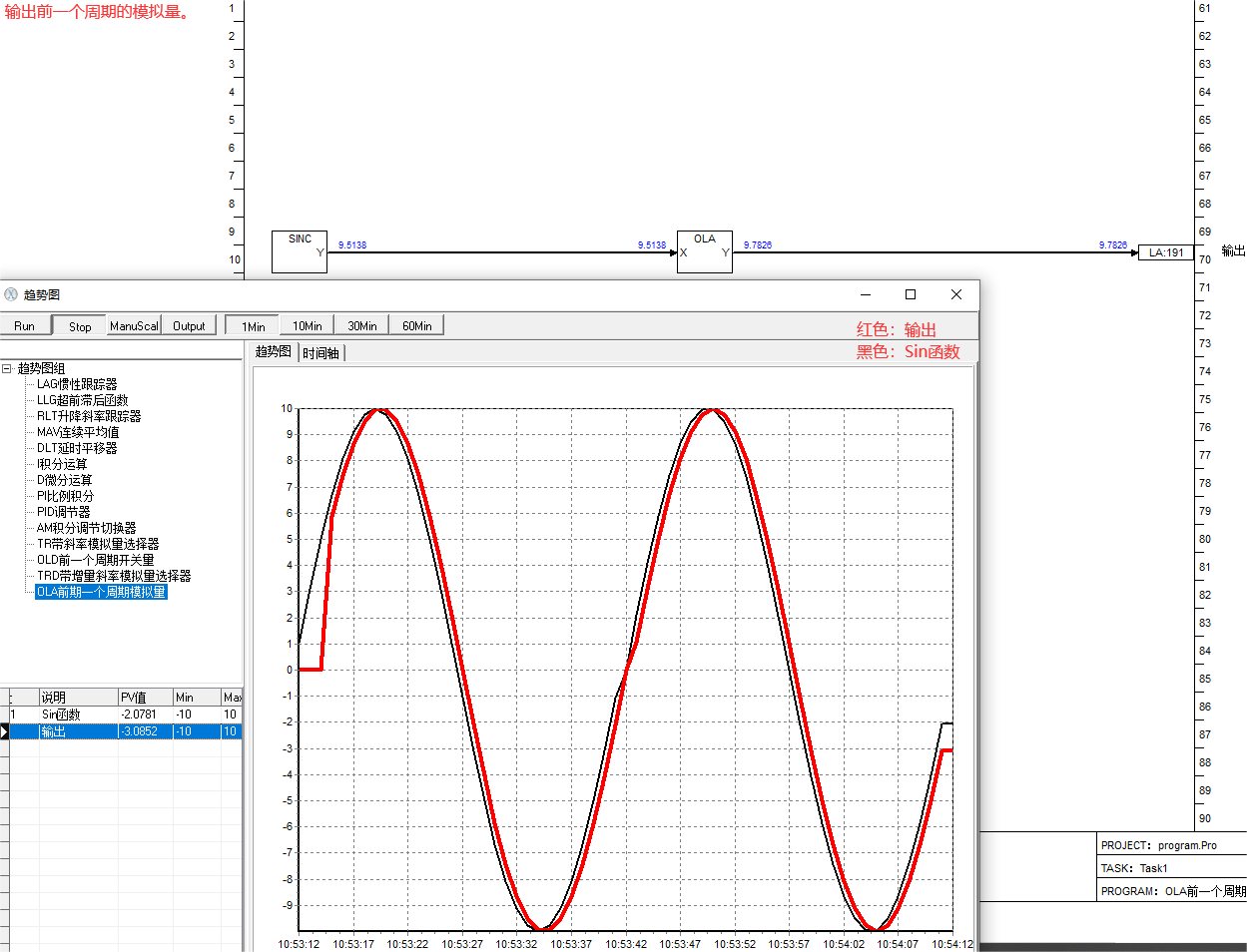

前一个周期模拟量

名称 前一个周期模拟量 代码 OLA 序号 160

图形

../../_images/160.1.png

功能块描述

(1) 输出前一个周期的模拟量。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 输入

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 输出

工作区说明

序号 标记名 数据类型 数据长度(位)
1 XLast Float 1

质量及异常说明

真值表

Y=Xlast

动作图

../../_images/160.2.png

功能块解释

../../_images/p160.png

取数字量状态字(暂无)

名称 取数字量状态字 代码 QGD 序号 161

图形

../../_images/161.1.png

功能块描述

(1)取数字量信号的质量状态字。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Bool 0 1 输入

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 RO Bool 1 超物理上限
2 RU Bool 1 超物理下限
3 FS Bool 1 被强制状态
4 CE Bool 1 计算错误
5 UE Bool 1 超存储上限
6 DE Bool 1 超存储下限

工作区说明

质量及异常说明

取模拟量状态字(暂无)

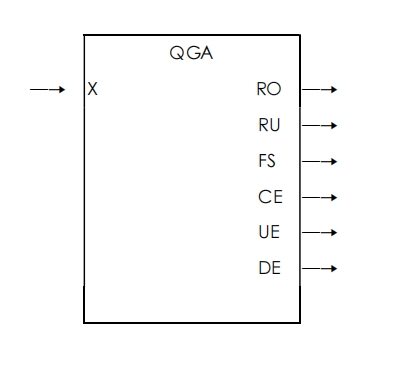

名称 取模拟量状态字(暂无) 代码 QGA 序号 162

图形

../../_images/162.1.png

功能块描述

(1)取模拟量信号的质量状态字。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Bool 0 1 输入

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 RO Bool 1 超物理上限
2 RU Bool 1 超物理下限
3 FS Bool 1 被强制状态
4 CE Bool 1 计算错误
5 UE Bool 1 超存储上限
6 DE Bool 1 超存储下限

工作区说明

质量及异常说明

数字量状态字发生器

名称 数字量状态字发生器(暂无) 代码 QSD 序号 163

../../_images/163.1.png

功能块描述

(1) 取数字量输入X的坏质量信息并输出到Y。

输入说明

序号 标记名 数据类型 可视缺省值 描述
1 X Bool 0 输入信号
2 RO Bool 1 超物理上限
3 RU Bool 1 超物理下限
4 FS Bool 1 被强制状态
5 CE Bool 1 计算错误
6 UE Bool 1 超存储上限
7 DE Bool 1 超存储下限

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Bool 0 1 输出

工作区说明

质量及异常说明

模拟量状态字发生器

名称 模拟量状态字发生器(暂无) 代码 QSA 序号 164

图形

../../_images/164.1.png

功能块描述

(1)取模拟量输入X的坏质量信息并输出到Y。

输入说明

序号 标记名 数据类型 可视缺省值 描述
1 X Bool 0 1 输入信号
2 RO Bool 1 超物理上限
3 RU Bool 1 超物理下限
4 FS Bool 1 被强制状态
5 CE Bool 1 计算错误
6 UE Bool 1 超存储上限
7 DE Bool 1 超存储下限

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Bool 0 1 输出

工作区说明

质量及异常说明

运行累计

名称 运行累计 代码 TACC 序号 165

图形

../../_images/165.1.png

功能块描述

(1) 累计设备的运行时间和停止时间。
(2) 可以用于统计设备的自动投入率,自动投入率为=Yon/(YON+YOFF)。当停机时,HOLD=1,不进行YOFF/YON的累计运算。
(3) 当Yon被强制时:输出值保持不变,解除强制后从当前值开始运算。
(4) 当Yoff被强制时:输出值保持不变,解除强制后从当前值开始运算。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 Run Bool 0 1 运行信号
2 Hold Bool 0 1 保持信号
3 R Bool 0 1 复位信号

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Yon Int 1 累计为ON的时间,单位秒
2 Yoff Int 1 累计为OFF的时间,单位秒

工作区说明

质量及异常说明

(1) Ton和Toff的最大时间为2147483647秒,当超过该值时,报功能块超高限 错误。

算法描述

(1) 当HOLD =1时,不进行当前运行时间和停止时间的累计,保持当前值。
Yon=Yonlast; Yoff=Yofflast
(2) 当HOLD=0时,开始累计运行和停止时间。
(3) 当 R=1 时,对运行时间和停止时间清零。

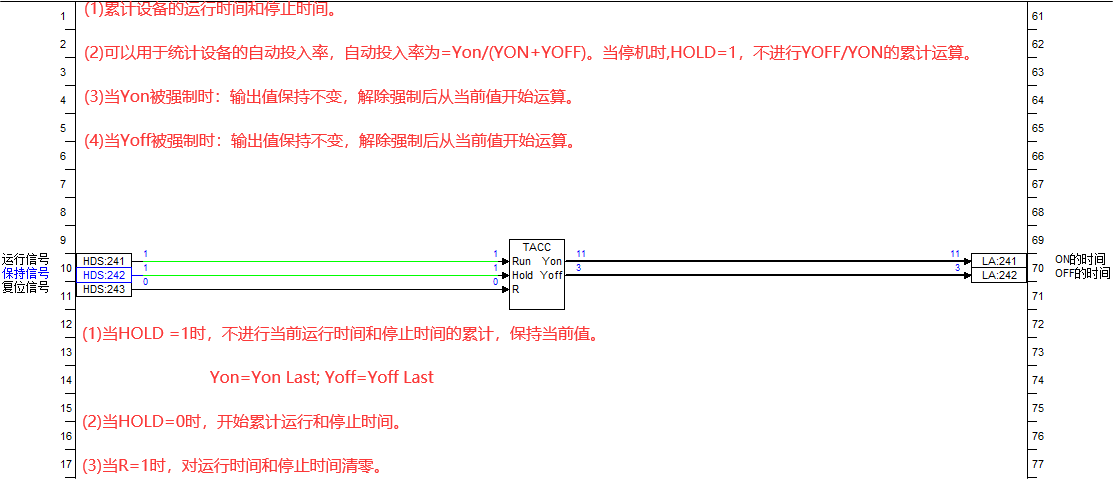

功能块解释

../../_images/p165.png

变化率报警

名称 变化率报警 代码 RHLA 序号 166

图形

../../_images/166.1.png

功能块描述

(1)本功能块对输入参数的速率进行监控并输出。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 输入
2 PL Float 0.0 1 升速变化率/s
3 NL Float 0.0 1 降速变化率/s

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 DP Bool 1 越升速率报警
2 v Bool 1 越降速率报警

工作区说明

质量及异常说明

PL和NL必须满足PL>=0.0,NL >=0.0,否则报功能块超低限错误。

算法描述

(1) (X-Xlast)*t/1000>PL,则DP=1
(2) (Xlast –X)*t/1000>NL,则DL=1
注:t为PLC扫描周期,单位ms。

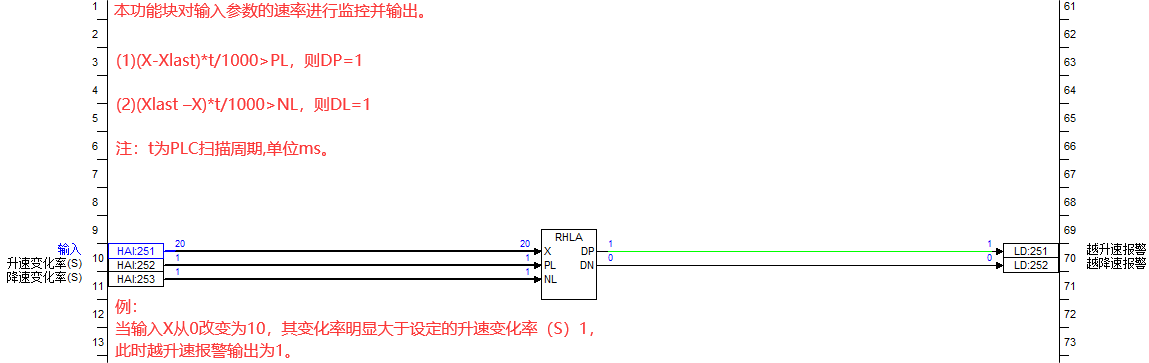

功能块解释

../../_images/p166.png

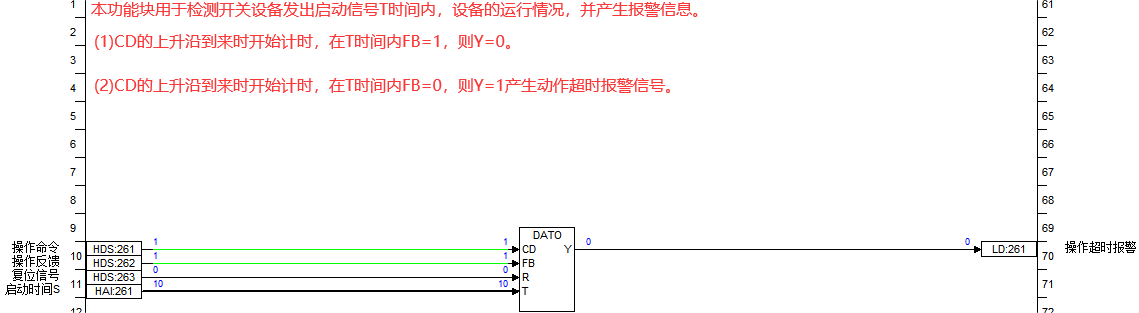

动作超时报警

名称 动作超时报警 代码 DATO 序号 167

图形

../../_images/167.1.png

功能块描述

(1)本功能块用于检测开关设备发出启动信号T时间内,设备的运行情况,并产生报警信息。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 CD Bool 0 1 操作命令
2 FB Bool 0 1 操作反馈
3 R Bool 0 1 复位信号
4 T Float 0.0 1 启动时间(单位:s)

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 操作超时报警

工作区说明

质量及异常说明

T必须满足T>=0.0,否则报功能块算法错误。

算法描述

(1) CD的上升沿到来时开始计时,在T时间内FB=1,则Y=0。
(2) CD的上升沿到来时开始计时,在T时间内FB=0,则Y=1产生动作超时报警信号。

功能块解释

../../_images/p167.png

调节动作超时报警

名称 调节动作超时报警 代码 AATO 序号 168

图形

../../_images/168.1.png

功能块描述

(1)本功能块用于检测调节设备发出启动信号T时间内,设备的运行情况,并产生报警信息。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 REF Float 0 1 操作命令
2 FB Float 0 1 操作反馈
3 DB Float 0 1 允许偏差
4 T Float 0.0 1 启动时间设定(单位:s)
5 R Bool 0 1 复位信号

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 操作超时报警

工作区说明

质量及异常说明

T必须满足T>=0.0,否则报功能块算法错误。

算法描述

(1)若发出操作命令REF后,在时间T内:REF+ DB >=FB >=REF- DB,则Y=0,否则 Y=1

功能块解释

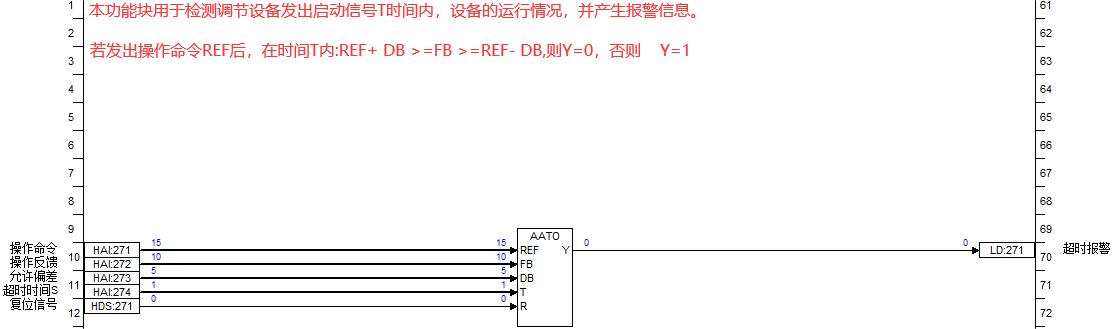

../../_images/p168.png

无指令跳闸报警

名称 无指令跳闸报警 代码 NIT 序号 169

图形

../../_images/169.1.png

功能块描述

(1)一般用在电机类设备,说明非DCS发出停止命令,可能是就地人员操作,或 者电气保护动作。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 CD Bool 0 1 操作命令
2 FB Bool 0 1 操作反馈
3 R Bool 0 1 复位信号
4 T Float 0.0 1 启动时间(单位:s)

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 操作超时报警

工作区说明

质量及异常说明

(1) T必须满足T>=0.0,否则报功能块算法错误。

算法描述

(1) 若R=0时,在T时间前(断电保持)没有发出停止命令(CD=0),原来未停止的设备变为停止(停止反馈FB=1),则Y=1。
(2) 当R=1时,则Y=0.

功能块解释

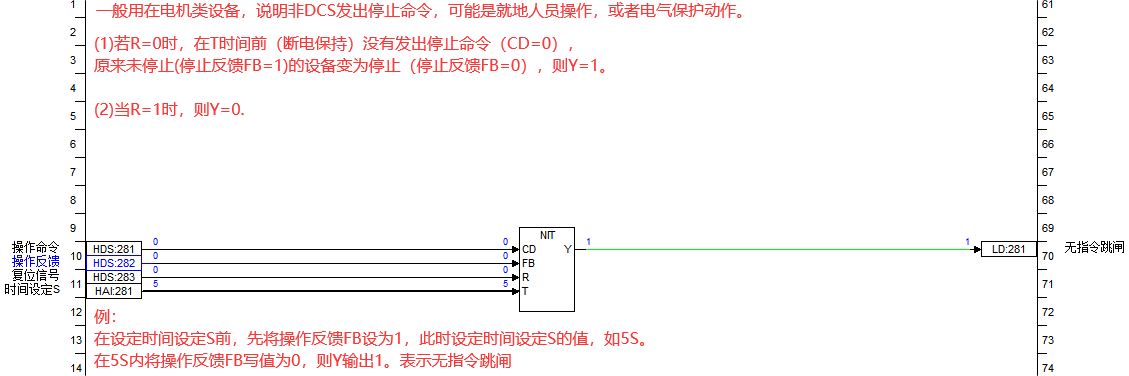

../../_images/p169.png

步进

名称 步进 代码 STEP 序号 170

图形

../../_images/170.1.png

功能块描述

(1)步序逻辑算法可接受上级顺控逻辑或运行人员的启动指令。并将相应设备置为顺控方式。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 Start Bool 0 1 启动,步序逻辑启动
2 Stop Bool 0 1 停止,所有输出清0
3 Track Bool 0 1 置步允许,Track为1时,且“Mode”
信号为1~8时,将只执行第Mode步
4 Mode INT 0 1 和Track配合使用,见Track说明
5 FB1~FB8 Bool 0 1 第n步动作完成,第n步动作反馈信
号或第n+1步动作允许信号,达到最大步
时,也即步序逻辑结束信号
6 BitD INT 0 1 跳步设定。Bit0-bit7对应Step1-Step8,
为1跳过对应的步。
7 PS Bool 1 暂停PAUSE=1,保持当前状态,时间步进也不计时
间。当Pause=0时,则从当前步序开始步进。
8 Max INT 8 1 设置的最大步数,必须 1≤MaxS≤8
9 TS1~TS8 INT 999999 1 第n步设定时间,当步序执行时间到达该时间
时,自动转入下一步执行。当该时间设置为
大于限定时间时,该功能被废置。单位:秒。
10 TL1~TL8 INT 999999 1 第n步限定时间,当步序执行时间超
过该时间时,步>序故障信号发出,步
序逻辑被暂停。再揿启动按钮,步序
重新计时执行。单位:秒。
11 RST Bool 0 1 故障复位

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Step INT 1 当前步,输出正在进行的步序号
2 Trun INT 1 步序进行时间,输出正在执行的步序已进行的时间(秒)
3 Trst INT 1 步序剩余时间,输出正在执行的步序还剩余的时间(秒)
4 Run Bool 1 步序进行,步序逻辑正在进行输出为1
5 Fail Bool 1 步序故障,当任一步序超时时,该信号为1
6 End Bool 1 步序完成,当步序成功完成设定的最大步序或第八步时,输出为1
7 SP1~SP8 Bool 1 第n步指令,第n步指令有效时为1

工作区说明

质量及异常说明

(1)Tset1~Tset8以及Tlmt1~Tlmt8时间必须大于等于0,否则报功能块算法错误。

算法描述

功能块解释

../../_images/p170.png

单输出开关量操作器

名称 单输出开关量操作器 代码 DEVS 序号 171

图形

../../_images/171.1.png

功能块描述

(1) 单输出开关量设备操作器。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 AOP Bool 0 1 自动合闸信号
2 ACL Bool 0 1 自动分闸信号
3 MOP Bool 0 1 手动合闸
4 MCL Bool 0 1 手动分闸
5 OPP Bool 0 1 合闸允许
6 CLP Bool 0 1 分闸允许
7 Rst Bool 0 1 故障复位
8 ToM Bool 0 1 切手动脉冲
9 ToA Bool 0 1 切自动脉冲
10 OP Bool 0 1 合闸反馈
11 CL Bool 0 1 分闸反馈
12 LOC Bool 0 1 就地
13 Es Bool 0 1 急停
14 T Float 0.0 1 操作超时设定(单位:s)
15 R Bool 0 1 设备检修
16 FL Bool 0 1 故障信号

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 EVC INT 1 状态字
2 OPC Bool 1 合/分闸指令:1=合闸,0=分闸
3 Mod Bool 1 手自动模式:1为自动,0为手动
4 OND Bool 1 合闸超时
5 OFD Bool 1 分闸超时
6 TRIP Bool 1 无指令跳闸

工作区说明

质量及异常说明

(1)操作超时时间T必须满足:T>=0,否则报功能块算法错误。

算法描述

(1) 禁止一切输出:LOC=1(就地)、ES=1(急停)、R=1(设备检修)
(2) 允许设备开关LOC=0(就地)、ES=0(急停)或R=0(设备检修):
自动开: 输入 OPP=1(合闸允许)、AOP=1(自动合闸)、Mop=0(手动合闸)。
输出CL =1(合闸指令)、Mod=1(自动状态)。
手动开:输入OPP =1(合闸允许)、AOP=0(自动合闸)、Mop=1(手动合闸)。
输出CL =1(合闸指令)、Mod=0(自动状态)。
自动关:输入 CLP=1(分闸允许)、Acl=1(自动分闸)、Mcl=0(手动分闸)
输出 CL=0(分闸指令)、Mod=1(自动状态)。
手动关:输入 CLP=1(分闸允许)、Acl=0(自动分闸)、Mcl=1(手动分闸)
输出 CL=0(分闸指令)、Mod=0(自动状态)。
(3) 开关超时:在发出设备开/关信号T时间内没有收到合/分反馈,则判断为开/关超时。
(4) 故障复位:当Rst=1时,对所有信号进行复位。
(5) 无指令跳闸:
(6) 切手动/切自动:TOM=1且TOA=0时,设备切换到手动运行状态
TOM=0且TOA=1时,设备切换到自动运行状态
EVC点定义:共计16位,每个位置代表不同定义
bit 0:故障信号
bit 1:紧急停止
bit2:OP合闸进行指示
bit3:CL分闸进行指示
bit4:Mod自动1/手动0指示
bit5:Rec检修指示
bit 6:Trip跳闸指示
bit 7:OPP合闸允许指示
bit 8:CLP分闸允许指示
bit 9:LOC指示
bit 10:OP合闸反馈
bit11:CL分闸反馈
bit12:开中
bit 13:关中
bit14:启动超时
bit15:停止超时

功能块解释

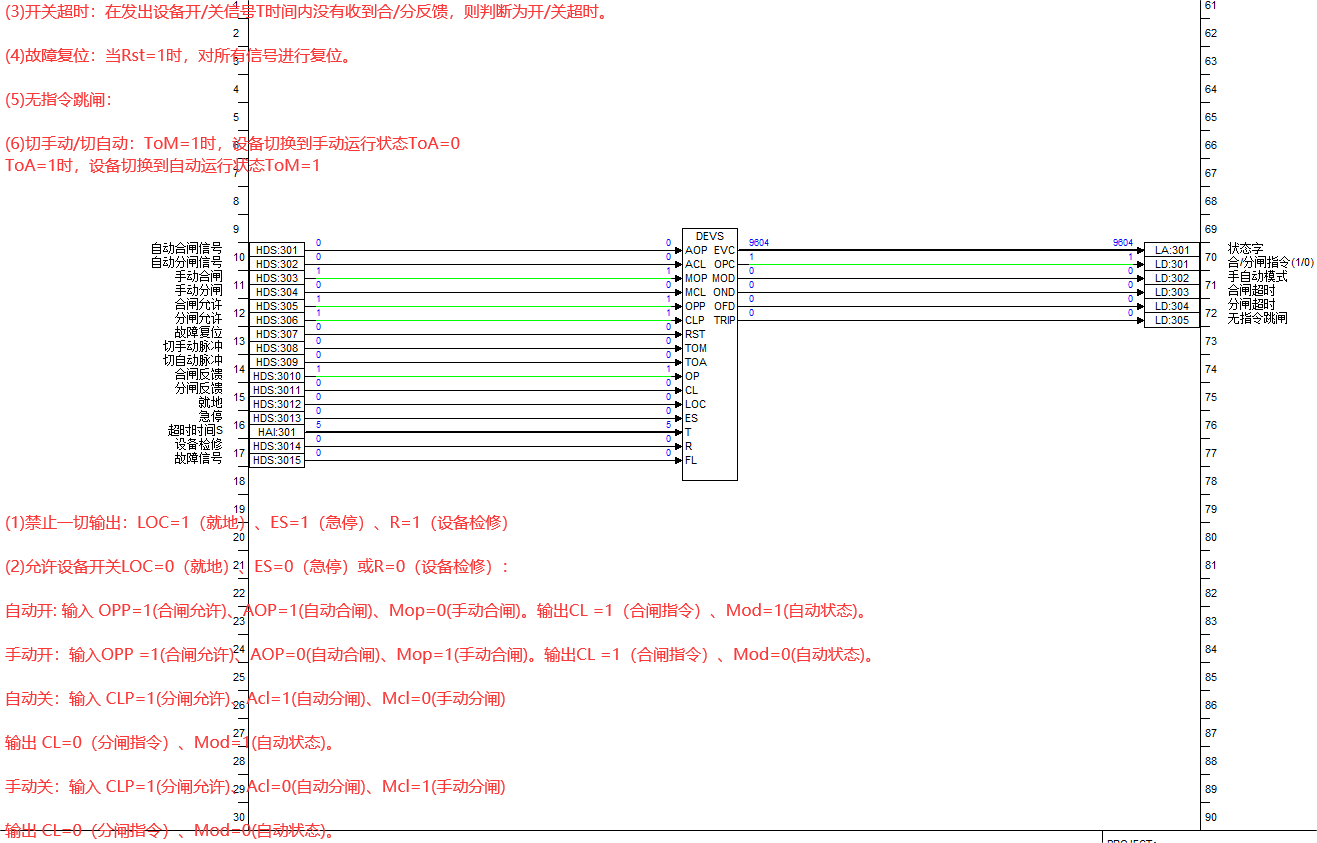

../../_images/p171.png

双输出开关量操作器

名称 双输出开关量操作器 代码 DDEV 序号 172

图形

../../_images/172.1.png

功能块描述

(1) 双输出开关量操作器。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 AOP Bool 0 1 自动合闸信号
2 ACL Bool 0 1 自动分闸信号
3 MOP Bool 0 1 手动合闸
4 MCL Bool 0 1 手动分闸
5 OPP Bool 0 1 合闸允许
6 CLP Bool 0 1 分闸允许
7 Rst Bool 0 1 故障复位
8 ToM Bool 0 1 切手动脉冲
9 ToA Bool 0 1 切自动脉冲
10 OP Bool 0 1 合闸反馈
11 CL Bool 0 1 分闸反馈
12 LOC Bool 0 1 就地
13 Es Bool 0 1 急停
14 T Float 0.0 1 操作超时设定(单位:s)
15 R Bool 0 1 检修状态监控
16 FL Bool 0 1 故障信号

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 EVC INT 1 状态字
2 OPC Bool 1 合闸指令(3s)
3 CLC Bool 1 分闸指令(3s)
4 MOD Bool 1 手自动模式
5 OND Bool 1 合闸超时
6 OFD Bool 1 分闸超时
7 TRIP Bool 1 无指令跳闸

工作区说明

质量及异常说明

(1)操作超时时间T必须满足:T>=0,否则报功能块算法错误。

算法描述

(1) 禁止一切输出:Local=1(就地)、ES=1(急停)、R=1(设备检修)
(2) 允许设备开关Local=0(就地)、ES=0(急停)或R=0(设备检修):
自动开: 输入 OPP=1(合闸允许)、AOP=1(自动合闸)、Mop=0(动动合闸)
输出OP =1(合闸指令)、CL=0(分闸指令)、Mod=1(自动状态)。
手动开:输入OPP =1(合闸允许)、AOP=0(自动合闸)、Mop=1(手动合闸)。
输出OP =1(合闸指令)、CL=0(分闸指令)、Mod=0(自动状态)。
自动关:输入 CLP=1(分闸允许)、Acl=1(自动分闸)、Mcl=0(手动分闸)
输出 CL=1(分闸指令)、OP=0(合闸指令)、Mod=1(自动状态)。
手动关:输入 CLP=1(分闸允许)、Acl=0(自动分闸)、Mcl=1(手动分闸)
输出 CL=1(分闸指令)、OP=0(合闸指令)、Mod=0(自动状态)。
(3) 开关超时:在发出设备开/关信号T时间内没有收到合/分反馈,则判断为开/关超时。
(4) 故障复位:当Rst=1时,对所有信号进行复位。
(5) 无指令跳闸:
(6) 切手动/切自动:TOM=1且TOA=0时,设备切换到手动运行状态
TOM=0且TOA=1时,设备切换到自动运行状态
EVC点定义:共计16位,每个位置代表不同定义
bit 0:故障信号
bit 1:紧急停止
bit2:OPC合闸进行指示
bit3:CLC分闸进行指示
bit4:Mod自动1/手动0指示
bit5:Rec检修指示
bit 6:Trip跳闸指示
bit 7:OPP合闸允许指示
bit 8:CLP分闸允许指示
bit 9:Local指示
bit 10:OP合闸反馈
bit11:CL分闸反馈
bit12:开中
bit 13:关中
bit14:启动超时
bit15:停止超时

功能块解释

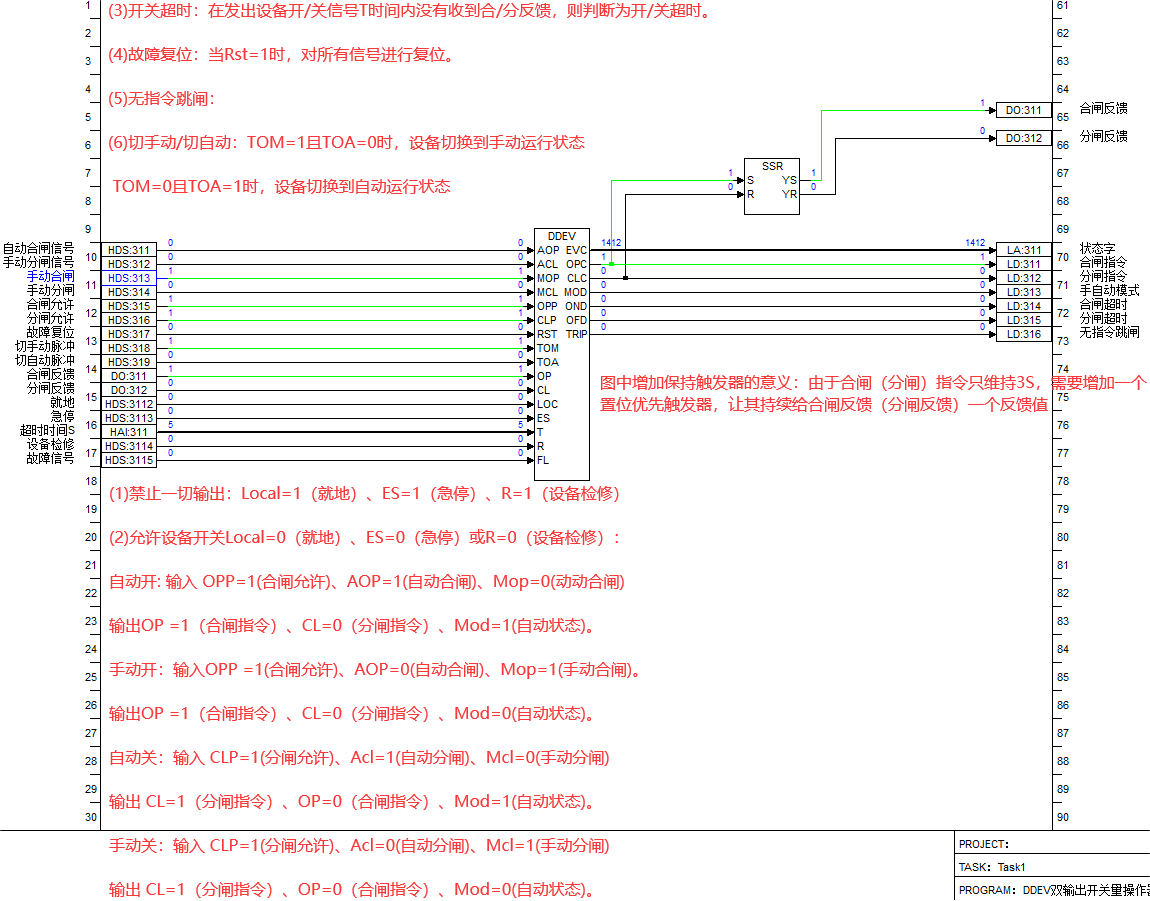

../../_images/p172.png

模拟量操作

名称 模拟量操作 代码 ADEV 序号 173

图形

../../_images/173.1.png

功能块描述

(1) 模拟量设备操作器。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 AEN Bool 1 1 切自动允许
2 MEN Bool 1 0 切手动允许
3 TOA Bool 1 0 投自动
4 TOM Bool 1 0 投手动
5 MSE Float 0.0 1 手动设定值
6 ASET Float 0.0 1 自动设定值
7 FB Float 0.0 1 反馈输入
8 FDB Float 0.0 1 偏差死区
9 FTD Float 0.0 1 偏差报警延时(单位:s)
10 FLRST Bool 1 0 偏差大报警复位

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 AO Float 1 输出
2 Mod Bool 1 手/自动状态
3 FL Bool 1 偏差大报警

工作区说明

质量及异常说明

(1)偏差报警时间FTD必须满足:FTD>=0,否则报功能块算法错误。

算法描述

(1) 投自动: 输入MEN=0、AEN=1、TOA=1、TOM=0,输出AO=Aset、Mod=1,Mset跟踪AO。
(2) 投手动:输入MEN=1、AEN=0、TOA=0、TOM=1,输出AO=Mset、Mod=0。
(3) 偏差大报警:|FB-AO|>FDB延时超过FTD产生报警信号FL=1。
(4) 报警复位:当FLRST=1时,FL=0

功能块解释

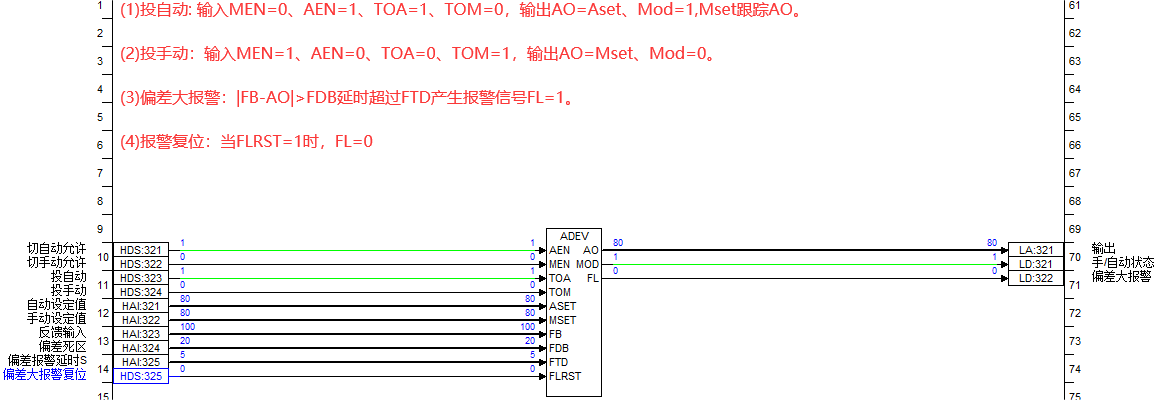

../../_images/p173.png

首出

名称 首出 代码 FO 序号 174

图形

../../_images/174.1.png

功能块描述

(1) 检测X1~X10中那个信号先变为1。
(2) 最多允许10个输入。
(3) 用于判断故障的产生原因。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X1 Bool 0 1 输入1
2 X2 Bool 0 1 输入2
3 X3 Bool 0 1 输入3
9 X9 Bool 0 0 输入9
10 X10 Bool 0 0 输入
11 Rs Bool 0 1 复位端

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y INT 1 输出

工作区说明

质量及异常说明

算法描述

(1) 若R=0时,判断X1~X10中先从0变为1的引脚。Y=第几个X输入。
如:Y=5,代表第X5是先变为1的。
(2) 当X1~X10都为0时或REST=1时则Y=0

功能块解释

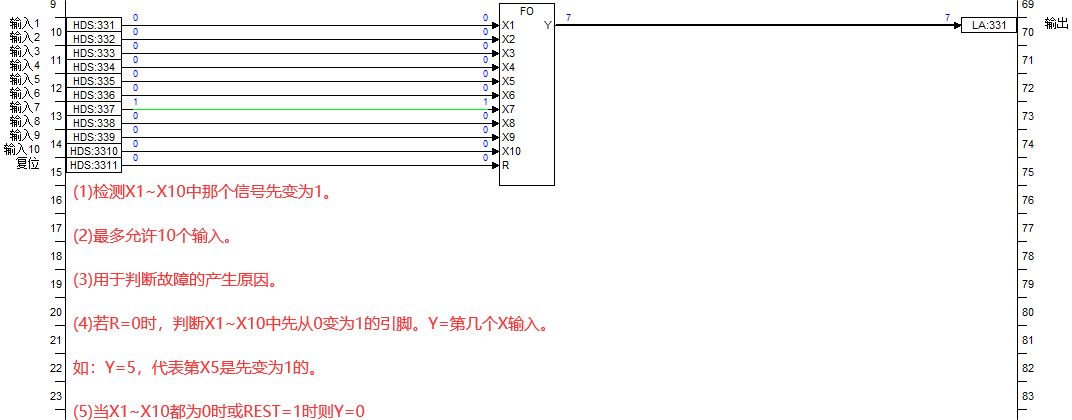

../../_images/p174.png

死区运算

名称 死区运算 代码 DB 序号 175

图形

../../_images/175.1.png

功能块描述

(1) 本功能块对输入进行死区限制,输出在死区范围内输出为0。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 输入
2 +DB Float 0.0 1 正向死区
3 -DB Float 0.0 1 负向死区

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y INT 1 输出

工作区说明

质量及异常说明

算法描述

(1) 若+DB>X>-DB,Y=0。
(2) 若X>+DB时,Y=X-(+DB);
(3) 若X<-DB时,Y=X-(-DB);

**动作图 **

../../_images/175.2.png

功能块解释

../../_images/p175.png

三值取值

名称 三值取值 代码 3SEL 序号 176

图形

../../_images/176.1.png

功能块描述

(1) 根据M模式的不同,对3个输入值进行不同的运算后输出。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X1 Float 0.0 1 输入1
2 K1 Bool 0 1 X1是否为坏点
3 X2 Float 0.0 1 输入2
4 K2 Bool 0 1 X2是否为坏点
5 X3 Float 0.0 1 输入3
6 K3 Bool 0 1 X3是否为坏点
7 M INT 0 1 模式选择:M=0取平均值,M=1取低值,M=2
取高值,M=3取中值,M=4、5、6见算法描述。
8 DB Float 0.0 1 偏差

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 输出
2 Ys Bool 1 输出不正常,建议切手动
3 Yn INT 1 坏点的数量

工作区说明

序号 标记名 数据类型 数据长度(字)
1 YLast Float 2

质量及异常说明

算法描述

当M=0~3时:
(1) 如果三个都为坏点,Y(n)=Y(n-1),YS=1, Yn=3;
(2) 如果二个点为坏点,Y(n)=X(GOOD),YS=0, Yn=2;
(3) 如果一个点为坏点,Yn=1则:
(a)如另二点间偏差越限(两者之间的差的绝对值超过DB),则输出为坏点YS=1,Y(n)=Y(n-1);
(b)如另二者间偏差不越限,Y则输出随Mode=0或1或2,取两者之间的平均或低选或高选,M=3的则取高值,YS=0。
(4)如果三个点均为好点,Yn=0则:
(a)如果二个点间的偏差不越限,而另一点对这二点的偏差越限,则输出取前二点的平均值。
(b)如果二个点间的偏差越限,而另一点对这二点的偏差不越限,则输出取后一点的值(相当于取中间值)。
(c)如果三个点互相之间的偏差均越限,则输出不变Y(n)=Y(n-1),YS=1。
(d)如果三个点间的偏差均不超限,则输出将根据Mode的值取平均或低选或高选或中值。
M=4:Y=X1,YS=0
M=5: Y=X2,YS=0
M=6:Y=X3,YS=0

功能块解释

../../_images/p176.png

二值取值

名称 二值取值 代码 2SEL 序号 177

图形

../../_images/177.1.png

功能块描述

(1) 根据M模式的不同,对2个输入值进行不同的运算后输出。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X1 Float 0.0 1 输入1
2 K1 Bool 0 1 X1是否为坏点
3 X2 Float 0.0 1 输入2
4 K2 Bool 0 1 X2是否为坏点
5 M INT 0 1 模式选择:M=0取平均值,M=1取低值,
M=2、M=3取高值,M=4选X1,M=5选X2
6 DB Float 0.0 1 偏差

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 输出
2 Ys Bool 1 输出不正常,建议切手动

工作区说明

序号 标记名 数据类型 数据长度(字)
1 YLast Float 2

质量及异常说明

算法描述

当M=0~3时:
(1) 如果X1、X2均为坏点,则输出为坏点,输出保持不变Y(n)=Y(n-1); YS=1
(2) 如果X1、X2中有一个点为坏点,则输出等于另一好点之值;YS=1
(3) 如果X1、X2均为好点,YS=0。
(a)如二者间偏差越限,则Ys=1,Y(n)=Y(n-1);
(b)如二者间偏差不越限,则输出随Mode=0或1或2或3,取平均或低选或高选。
M=4:Y=X1,YS=0
M=5:Y=X2,YS=0

功能块解释

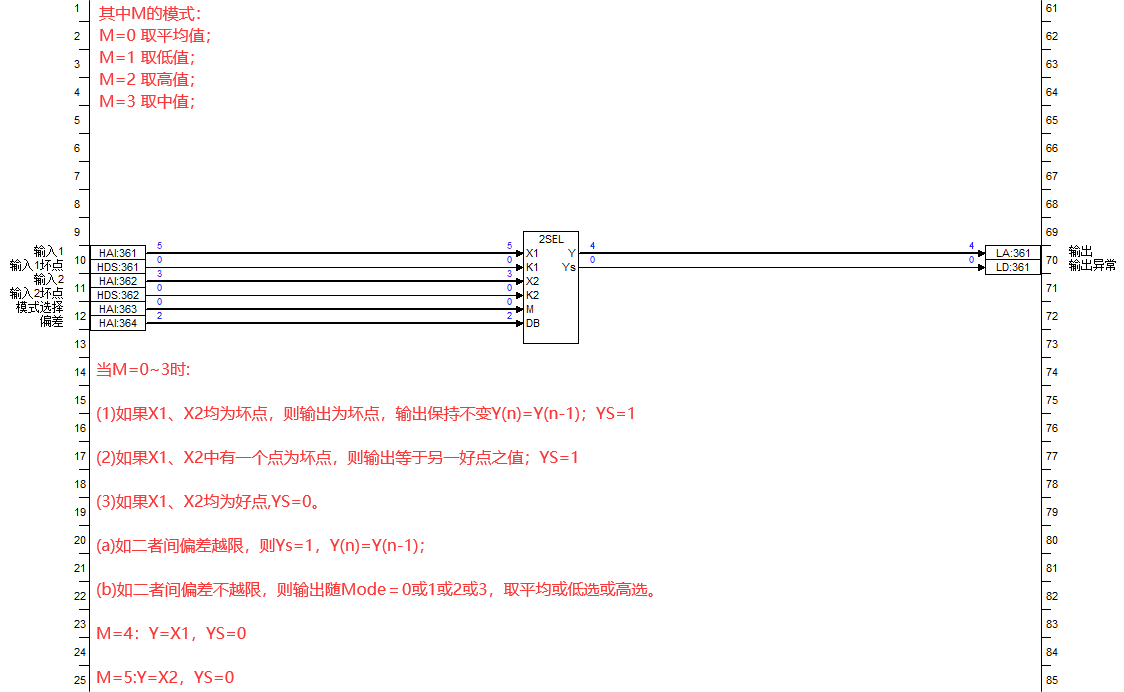

../../_images/p177.png

斜坡跟踪

名称 斜坡跟踪 代码 RMP 序号 178

图形

../../_images/178.1.png

功能块描述

(1) Y从当前值以一定的斜率跟踪并逼近X。
(2) 当Y被强制时:输出值保持不变,解除强制后从当前值开始运算。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1
2 Hold Bool 0 1
3 Rst Bool 0 1
4 T Float 0.0 1

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 输出值
2 D Bool 1 在Y达终点时为1

工作区说明

序号 标记名 数据类型 数据长度(字)
1 YLast Float 2

质量及异常说明

(1) 变化率T必须满足T>=0.0,否则报功能块算法错误。

算法描述

HOLD Rst 动作情况
0 0 输出Y以速率T从当前值趋向于目标点X
0 1 Y=X
1 0 Y=Ylast
1 1 Y=X

功能块解释

../../_images/p178.png

2 输出平衡

名称 2 输出平衡 代码 BAL2 序号 179

图形

../../_images/179.1.png

功能块描述

(1) 用于调节两个设备进行PID调节时出现的输出不平衡。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 输入值
2 DB Float 0.0 1 输入偏差
3 TR1 Float 0.0 1 第一路跟踪量
4 TS1 Bool 0 1 第一路跟踪切换开关
5 TR2 Float 0.0 1 第二路跟踪量
6 TS2 Bool 0 1 第二路跟踪切换开关
7 YH Float 0.0 1 输出上限
8 YL Float 100.0 1 输出下限

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y1 Float 1 第一路平衡值
2 Y2 Float 1 第二路平衡值
3 YDB Float 1 偏差输出

工作区说明

序号 标记名 数据类型 数据长度(字)
1 YLast Float 2

质量及异常说明

满足YH>YL,否则报功能块算法错误

算法描述

1、两输出均手动即(TS1 = =0 & TS2 == 0), 则 Y1 = TR1, Y2 = TR2;且偏差输入需要跟踪即DB=(Y1-Y2)/2
2、两输出均自动即(TS1= = 1 & TS2= = 1), 则 Y1 = X + DB, Y2 = X – DB;此时可以认为设置DB的值
3、第一个自动,第二个手动 即(TS1 ==1& TS2 == 0), 则 Y1 =2X-Y2,Y2= TR2 ; 且偏差输入需要跟踪即DB=(Y1-Y2)/2
4、第一个手动,第二个自动 即(TS1 ==0& TS2 == 1), 则 Y1 =TR1,Y2=2X-Y1 ; 且偏差输入需要跟踪即DB=(Y1-Y2)/2

../../_images/179.2.png

功能块解释

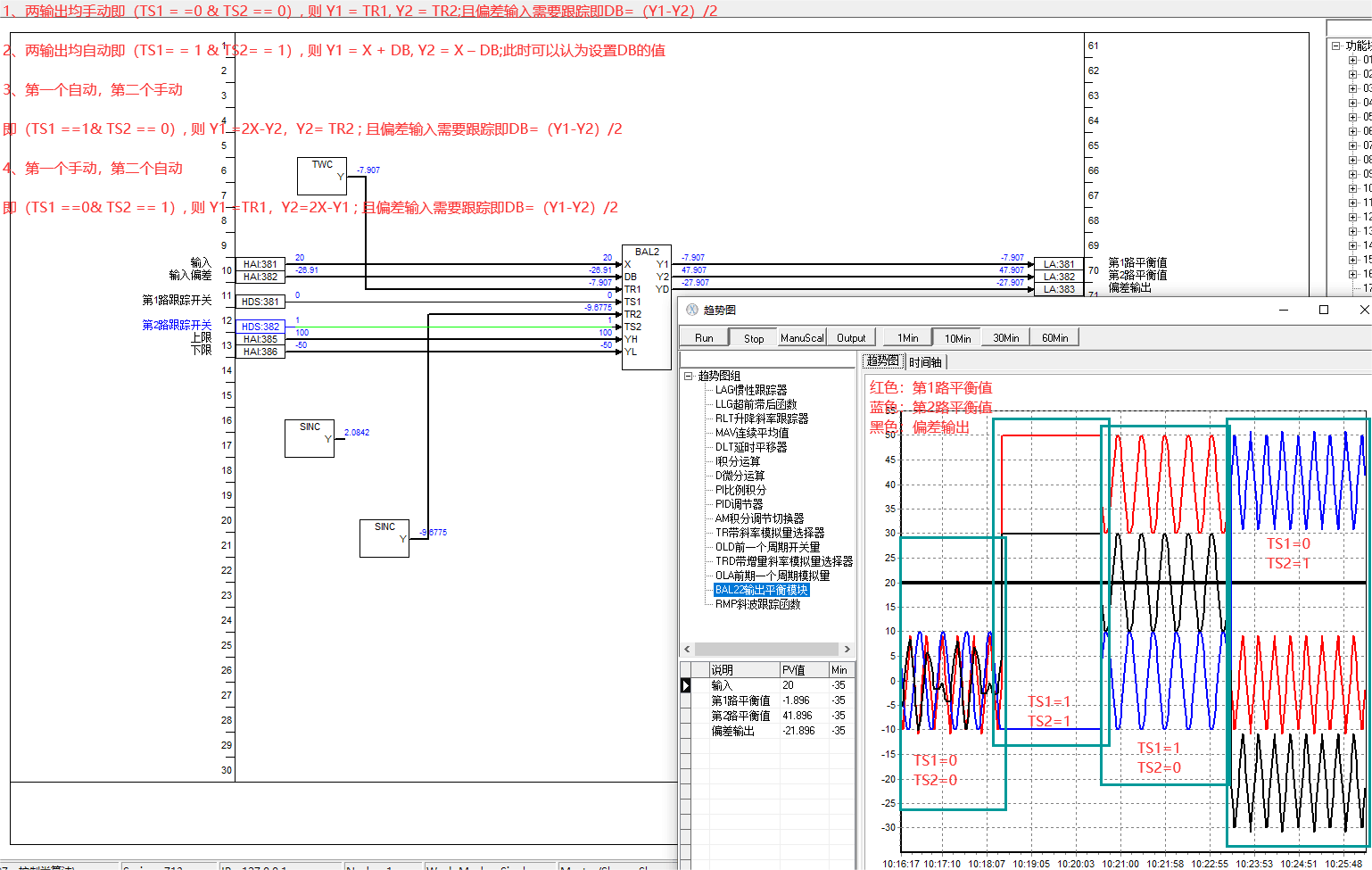

../../_images/p179.png

模拟量跟踪器

名称 模拟量跟踪器 代码 AMA 序号 180

图形

../../_images/180.1.png

功能块描述

(1) 跟踪手动/自动输入的模拟量信号并输出到Y。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 HV Float 0.0 1 手动设定值
2 AV Float 0.0 1 自动设定值
3 AS Float 1 1 手自动切换开关

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 输出

工作区说明

序号 标记名 数据类型 数据长度(字)
1 YLast Float 2

质量及异常说明

算法描述

(1)如 AS = 0,Y = HV;(跟踪手动信号)
(2)如 AS = 1,Y =AV, 且 HV=Y;(输出和手动均跟踪自动信号)

功能块解释

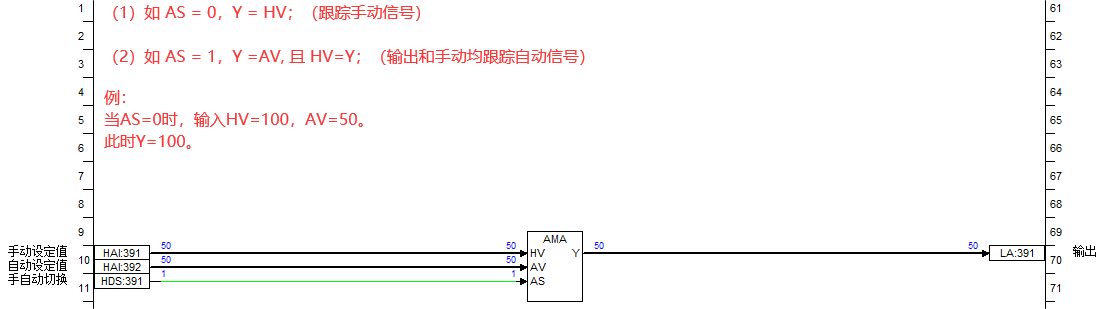

../../_images/p180.png

数字量跟踪器

名称 数字量跟踪器 代码 DMA 序号 181

图形

../../_images/181.1.png

功能块描述

(1) 主要用在人机界面的内存点上,目的是将上位机设置的值自动复归为0。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 D Bool 0 1 手动设定
2 DT Float 0.0 1 手动设定时间长度(单位:s)

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 手自动输出

工作区说明

质量及异常说明

(1) 手动设定时间长度必须满足DT>=0,否则报功能块算法错误。

算法描述

(1) D=0时,Y=0.0
(2) D=1时,Y=D延时DT时间将D复位为0。

功能块解释

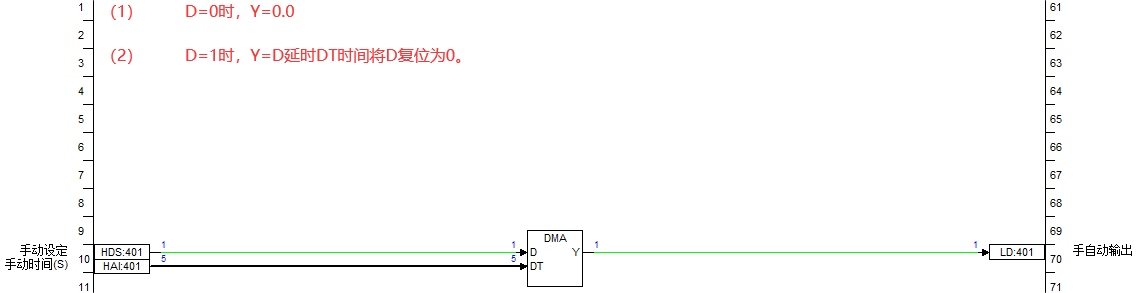

../../_images/p181.png

流量计算函数

名称 流量计算函数 代码 FLW 序号 182

图形

../../_images/182.1.png

功能块描述

(1) 算过热蒸汽密度

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 △P Float 0 1 实测差压
2 Tf Float 0 1 实测温度
3 Pf Float 0 1 实测压力
4 RD Float 0 0 设计密度
5 Qe Float 0 0 设计刻度流量
6 △Pe Float 0 0 设计刻度差压
7 △Pmin Float 0 0 实测差压最小值
8 RST Float 0 1 流量累计复位

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 YQ Float 1 瞬时流量
2 YACC Float 1 累计流量
3 Rf Float 1 密度

工作区说明

质量及异常说明

算法描述

../../_images/182.2.png

为了减少干扰,当实测差压△P小于等于△Pmin时,则YQ=0
YACC就是对Yq的累计,累计时间参照MOD的参数设置。
rf就是密度输出,具体见计算公式。

8 函数发生器

序号 代码 名称
211 ON 常逻辑 1
212 OFF 常逻辑 0
213 FLC 脉冲发生器
214 ZER 常数 0
215 INF 无穷大
216 SG 常数发生器
217 LIN 线性转换器
218 FX 多段函数
219 D/A 信号转换器
220 FT 时间函数发生器
221 SINC 正弦波信号发生器
222 TWC 三角波发生器
223 RAND 随机值

常逻辑 1

名称 常逻辑 1 代码 ON 序号 211

图形

../../_images/211.1.png

功能块描述

(1) 输出一个常为1的布尔量。

输入说明

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 输出布尔量1

工作区说明

质量及异常说明

算法说明

Y=1

功能块解释

../../_images/p211.jpg

常逻辑 0

名称 常逻辑 0 代码 OFF 序号 212

图形

../../_images/212.1.png

功能块描述

(1) 输出一个常为0的布尔量。

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 输出布尔量0

工作区说明

质量及异常说明

算法说明

Y=0

功能块解释

../../_images/p212.jpg

脉冲发生器

名称 脉冲发生器 代码 FLC 序号 213

图形

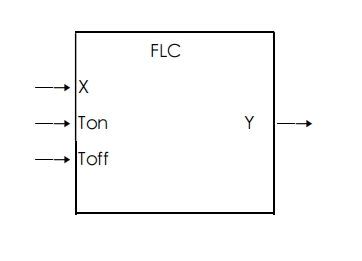

../../_images/213.1.png

功能块描述

(1) 产生脉冲信号,可用于报警输出。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Bool 0 1 输入
2 Ton Float 1.0 1 输出为1的时间(单位:s)Ton>=0
3 Toff Float 1.0 1 输出为0的时间(单位:s)Toff>=0

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 脉冲输出

工作区说明

质量及异常说明

Ton和Toff的时间长度为0.0<=on<=99999.9,否则报功能块功能块输入超高限或低

算法说明

(1)产生持续的脉冲信号

动作图

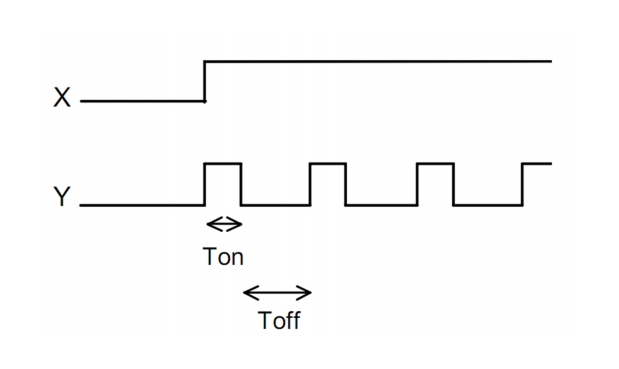

../../_images/213.2.png

功能块解释

../../_images/p213.png

常数 0

名称 常数 0 代码 ZER 序号 214

图形

../../_images/214.1.png

功能块描述

(1) 产生模拟信号的0%并输出,用于设置模拟量0值。

输入说明

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 输出模拟量0

工作区说明

质量及异常说明

算法说明

Y=0%

功能块解释

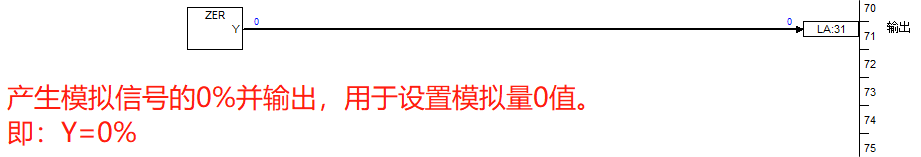

../../_images/p214.png

无穷大

名称 无穷大 代码 INF 序号 215

图形

../../_images/215.1.png

功能块描述

(1) 输出3.40*的模拟量信号并输出。

输入说明

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 输出模拟量∞

工作区说明

质量及异常说明

算法说明

Y=∞

功能块解释

../../_images/p215.jpg

常数发生器

名称 常数发生器 代码 SG 序号 216

图形

../../_images/216.1.png

功能块描述

(1) 用于指定模拟量信号的输出参数。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 输入模拟量参数

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 输出模拟量参数

工作区说明

质量及异常说明

算法说明

Y=X

功能块解释

../../_images/p216.jpg

线性转换器

名称 线性转换器 代码 LIN 序号 217

图形

../../_images/217.1.png

功能块描述

(1) 通过参数确定XY平面上的一条直线,并描出该直线上X值对应的Y值,可用于模拟量的量程转换等。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 输入
2 X1 Float 0.0 0 第一个点的X轴值
3 Y1 Float 1.0 0 第一个点的Y轴值
4 X2 Float 1.0 0 第二个点的X轴值
5 Y2 Float 0.0 0 第二个点的Y轴值

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1

工作区说明

质量及异常说明

(1) 参数X1,X2必须满足X2>X1,否则报功能块算法错误。

算法说明

(1) 若 X<=X1 则Y = Y1;
(2) 若 X>=X2 则Y = Y2;
(3) 若 X2>=X>=X1 则Y = (Y2-Y1)*(X-X1)/(X2-X1)+Y1.

动作图

../../_images/217.2.png

功能块解释

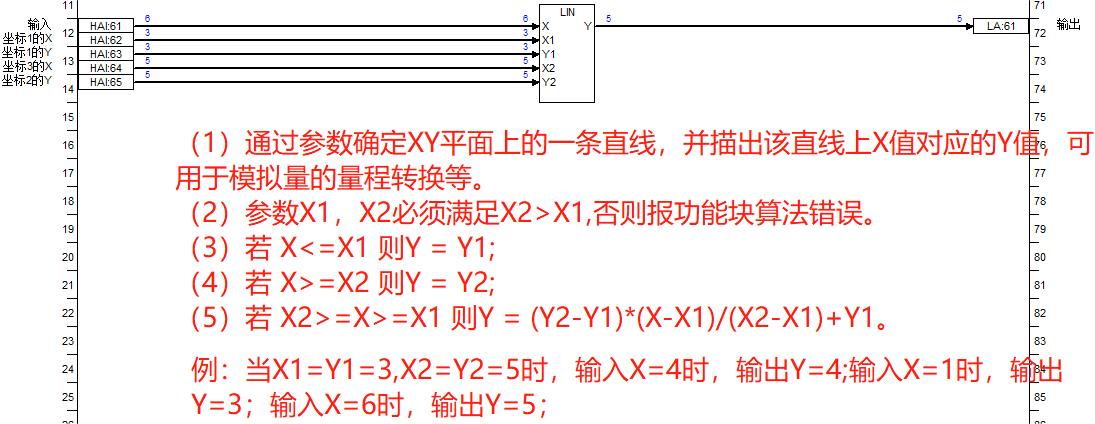

../../_images/p217.jpg

多段函数

名称 多段函数 代码 FX 序号 218

图形

../../_images/218.1.png

功能块描述

(1) 通过参数确定XY平面上的一条多段折线,并根据输入X找出该多段折线上对应的Y值,可用于模拟量的量程转换等。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 输入
2 X1 Float 0.0 0 第一个点的X轴值
3 Y1 Float 1.0 0 第一个点的Y轴值
... ... ... ... ... ...
20 X10 Float 1.0 0 第十个点的X轴值
21 Y10 Float 0.0 0 第十个点的Y轴值

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1

工作区说明

质量及异常说明

(1) 参数Xn必须满足Xn-1<Xn,否则报功能块算法错误。

算法说明

(1) 若 X<=X1 则Y = Y1;
(2) 若 X>=X10 则Y = Y10;
(3) 若 X10>=X>=X1 则Y(n) = (Yn-Y1)*(X-X1)/(Xn-X1)+Y1.

动作图

../../_images/218.2.png

功能块解释

../../_images/p218.jpg

信号转换器

名称 信号转换器 代码 DA 序号 219

图形

../../_images/219.1.png

功能块描述

(1) 将数字量信号转换为模拟量信号并输出。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Bool 0 1 输入
2 V Float 0.0 1 模拟值设定

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1

工作区说明

质量及异常说明

算法说明

(1) 当X=0时,Y=0.0。
(2) 当X=1时,Y=V。

动作图

../../_images/219.2.png

功能块解释

../../_images/p219.jpg

时间函数发生器(暂无)

名称 时间函数发生器(暂无) 代码 FT 序号 220

图形

../../_images/220.1.png

功能块描述

(1) 根据输入值确定Y随时间变化的函数并输出到Y。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0.0 1 输入
2 SW Bool 0 1 线性转换开关
3 T1 Float 0.0 0 第一个时间点
4 Y1 Float 0.0 0 第一个时间点对应的Y值
... ... ... ... ... ...
9 T4 Float 0.0 0 第四个时间点
10 Y4 Float 0.0 0 第四个时间点对应的Y值

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1

工作区说明

质量及异常说明

(1) 时间值X、T1~T4必须大于等于0,否则报功能块输入超低限错误。
(2) Tn必须满足Tn<=Tn+1, 否则报功能块算法错误。

算法说明

(1) 当S/W=0时,Y=X;
(2) 当S/W=1时,输出Y随时间变化的函数

动作图

正弦波信号发生器

名称 正弦波信号发生器 代码 SINC 序号 221

图形

../../_images/221.1.png

功能块描述

(1) 产生一定频率和幅值的正弦波函数。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 HZ Float 0.0 1 输入频率
2 A Float 0.0 1 峰值
3 φ Float 0.0 1 初相位

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1

工作区说明

质量及异常说明

算法说明

y=Asin(ωx+φ)
注:

功能块解释

../../_images/p221.jpg

三角波发生器

名称 三角波发生器 代码 TWC 序号 222

图形

../../_images/222.1.png

功能块描述

(1) 产生三角波函数。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 K Float 0.0 1 输入斜率
2 H Float 0.0 1 上限
3 L Float 0.0 1 下限

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1

工作区说明

质量及异常说明

算法说明

y=KX
注:扫描周期

功能块解释

../../_images/p222.jpg

随机值

名称 随机值 代码 RAND 序号 223

图形

../../_images/223.1.png

功能块描述

(1) 产生随机值。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 Min Float 0.0 1 最小值
2 Max Float 0.0 1 最大值

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1

工作区说明

质量及异常说明

算法说明

产生一个随机值

功能块解释

../../_images/p223.jpg

9 数据移位、传送

序号 代码 名称
231 MOV 数据块传送
232 SHR 位右移
233 SHL 位左移
234 DFI 开关量填充
235 AFI 模拟量填充
236 WFI 整形量填充

数据块传送

名称 数据块传送 代码 MOVA 序号 231

图形

../../_images/231.1.png

功能块描述

(1) 将X开始的N个通道的数据传送到Y开始的n个通道中去。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN Bool 1 1 使能
2 Len Int 0 1 传送数据块长度
3 STag Int 0 1 源区域代码
4 SA Int 0 1 源数据起始地址
5 TTag Int 0 1 目标区域代码
6 TA Int 0 1 目标数据起始地址

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y 地址值 1 传送的目的起始地址

工作区说明

质量及异常说明

(1) 必须确保源字(X1~Xn–1)和目标字(Y~Yn–1)不超出数据区的末端。
(2) 当传送大量的字时,功能块的执行需要一定的时间。在这种情况下,如果在指令执行过程中发生电源中断,功能块的执行可能不会完成。

算法说明

../../_images/231.2.png

脚本

功能块解释

01控制软件AdogOS/02功能块算法/p231.png

双字右移

名称 双字右移 代码 SHR 序号 232

图形

../../_images/232.1.png

功能块描述

(1) 数据以位为单位向右移动。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 TRI Bool 0 1 上升沿触发
2 X INT 0 1 输入
3 EN Bool 0 1 补入(0/1)
4 N INT 0 1 移动位数

输出说明

工作区说明

质量及异常说明

算法说明

(1) 当TRI产生一个上升沿信号,将EN的值作为K的最高位,同时将X开始的K个通道的数据依次向右移N位,移出的位数据存放在进位标志CY中。

../../_images/232.2.png

功能块解释

01控制软件AdogOS/02功能块算法/p232%EF%BC%88%E5%A1%AB%E5%85%850%EF%BC%89.jpg

01控制软件AdogOS/02功能块算法/p232%EF%BC%88%E5%A1%AB%E5%85%851%EF%BC%89.jpg

双字左移

名称 双字左移 代码 SHL 序号 233

图形

../../_images/233.1.png

功能块描述

(1) 数据以位为单位向左移动。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 TRI Bool 0 1 上升沿触发
2 X INT 0 1 输入
3 EN Bool 0 1 补入(0/1)
4 N INT 0 1 移动位数

输出说明

工作区说明

质量及异常说明

算法说明

(1) 当TRI产生一个上升沿信号,将EN的值作为K的最低位,同时将X开始的K个通道的数据依次向左移N位,移出的位数据存放在进位标志CY中。

../../_images/233.2.png

功能块解释

01控制软件AdogOS/02功能块算法/p233%EF%BC%88%E5%A1%AB%E5%85%850%EF%BC%89.jpg

01控制软件AdogOS/02功能块算法/p233%EF%BC%88%E5%A1%AB%E5%85%851%EF%BC%89.jpg

开关量填充

名称 开关量填充 代码 DFI 序号 234

图形

../../_images/234.1.png

功能块描述

(1)将输入开关量批量填充到指定的内存区域。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN Bool 0 1 使能
2 DI Bool 0 1 填充值
3 AreaT INT 0 1 目标区域代码
4 StartT INT 0 1 起始地址
5 Len INT 0 1 填充长度

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 CNT INT 1 计数
2 ER INT 1 配置错误

工作区说明

质量及异常说明

算法说明

(1) 目标区域代码:输入输出功能块序号。
(2) 配置错误:区域代码错误,地址错误,无使能。

功能块解释

01控制软件AdogOS/02功能块算法/p234.png

模拟量填充

名称 模拟量填充 代码 AFI 序号 235

图形

../../_images/235.1.png

功能块描述

(1)将输入模拟量批量填充到指定的内存区域。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN Bool 0 1 使能
2 DI Bool 0 1 填充值
3 AreaT INT 0 1 目标区域代码
4 StartT INT 0 1 起始地址
5 Len INT 0 1 填充长度

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 CNT INT 1 计数
2 ER INT 1 配置错误

工作区说明

质量及异常说明

算法说明

(1)目标区域代码:输入输出功能块序号。
(2)配置错误:区域代码错误,地址错误,无使能。

功能块解释

01控制软件AdogOS/02功能块算法/p235.png

整形量填充

名称 整形量填充 代码 WFI 序号 236

图形

../../_images/236.1.png

功能块描述

(1)将输入整形量批量填充到指定的内存区域。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN Bool 0 1 使能
2 DI Bool 0 1 填充值
3 AreaT INT 0 1 目标区域代码
4 StartT INT 0 1 起始地址
5 Len INT 0 1 填充长度

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 CNT INT 1 计数
2 ER INT 1 配置错误

工作区说明

质量及异常说明

算法说明

(1)目标区域代码:输入输出功能块序号。
(2)配置错误:区域代码错误,地址错误,无使能。

功能块解释

01控制软件AdogOS/02功能块算法/p236.png

10 任务/程序

序号 代码 名称
241 JSR_T 子任务调用
242 FOR_T 子任务循环调用
243 TXA 子任务模拟量输入参数
244 TYA 子任务模拟量参数输出
245 TXD 子任务数字量输入参数
246 TYD 子任务数字量参数输出
247 NT 子任务实时循环次数
248 JSR_P 子程序调用
249 FOR_P 子程序循环调用
250 PXA 子程序模拟量输入参数
251 PYA 子程序模拟量参数输出
252 PXD 子程序数字量输入参数
253 PYD 子程序数字量参数输出
254 NP 子程序实时循环次数

子任务调用

名称 子任务调用 代码 JSR_T 序号 241

图形

../../_images/241.1.png

功能块描述

(1)输入侧送至子任务243-TXA, 245-TXD
(2)输出侧来自子任务244-TYA, 246-TYD
(3)与243-TXA, 244-TYA, 245-TXD, 246-TYD配合使用

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN Bool 1 1 使能
2 TNO INT 0 1 任务号
3 X1 Float 0 1 输入参数1
... ... ... ... ... ...
16 X14 Float 0 1 输入参数14
17 X15 Bool 0 1 输入参数15
18 X16 Bool 0 1 输入参数16

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 返回参数
... ... ... ... ...
4 Y Float 1 返回参数4
5 Y Bool 1 返回参数5

工作区说明

质量及异常说明

算法说明

功能块解释

01控制软件AdogOS/02功能块算法/p241%E5%AD%90%E4%BB%BB%E5%8A%A1%E8%B0%83%E7%94%A8%EF%BC%88%E6%A8%A1%E6%8B%9F%E9%87%8F%EF%BC%89.jpg

01控制软件AdogOS/02功能块算法/p241%E5%AD%90%E4%BB%BB%E5%8A%A1%E8%B0%83%E7%94%A8%EF%BC%88%E6%A8%A1%E6%8B%9F%E9%87%8F%EF%BC%89%E8%A2%AB%E8%B0%83%E7%94%A8%E7%9A%84%E5%AD%90%E4%BB%BB%E5%8A%A11.jpg

01控制软件AdogOS/02功能块算法/p241%E5%AD%90%E4%BB%BB%E5%8A%A1%E8%B0%83%E7%94%A8%EF%BC%88%E6%95%B0%E5%AD%97%E9%87%8F%EF%BC%89.jpg

01控制软件AdogOS/02功能块算法/p241%E5%AD%90%E4%BB%BB%E5%8A%A1%E8%B0%83%E7%94%A8%EF%BC%88%E6%95%B0%E5%AD%97%E9%87%8F%EF%BC%89%E8%A2%AB%E8%B0%83%E7%94%A8%E7%9A%84%E5%AD%90%E4%BB%BB%E5%8A%A12.jpg

子任务循环

名称 子任务循环 代码 FOR_T 序号 242

图形

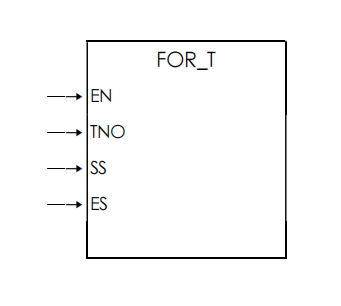

../../_images/242.1.png

功能块描述

(1) 当EN=1时,每个扫描周期循环执行TNO参数对应的子任务(ES-SS)次,相当于每个扫描周期执行了一次子任务的FOR循环;

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 Bool 1 1 使能
2 TNO INT 0 1 任务号
3 SS INT 0 1 起始循环数
4 ES INT 0 1 结束循环数

输出说明

工作区说明

质量及异常说明

算法说明

功能块解释

01控制软件AdogOS/02功能块算法/p242%E5%AD%90%E4%BB%BB%E5%8A%A1%E5%BE%AA%E7%8E%AF.jpg

01控制软件AdogOS/02功能块算法/p242%E5%AD%90%E4%BB%BB%E5%8A%A1%E5%BE%AA%E7%8E%AF.jpg

子任务模拟量输入

名称 子任务模拟量输入 代码 TXA 序号 243

图形

../../_images/243.1.png

功能块描述

(1)N为调用子任务的241-JSR_T功能块输入参数号,如X1参数号为1
(2)输出测来自241-JSR_T的对应参数号输入值
(3)与241-JSR_T配合使用

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 N Float 0 1 输入参数号(1-14)

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 输出

工作区说明

质量及异常说明

算法说明

功能块解释

../../_images/p243.jpg

子任务模拟量输出

名称 子任务模拟量输出 代码 TYA 序号 244

图形

../../_images/244.1.png

功能块描述

(1)X数值送至调用子任务的241-JSR_T对应参数号输出测
(2)N为调用子任务的241-JSR_T功能块输出参数号,如Y1参数号为1
(3)与241-JSR_T配合使用

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0 1 输入
2 N Float 0 1 输入参数号(1-14)

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 输出

工作区说明

质量及异常说明

算法说明

功能块解释

../../_images/p244.jpg

子任务数字量输入

名称 子任务数字量输入 代码 TXD 序号 245

图形

../../_images/245.1.png

功能块描述

(1)N为调用子任务的241-JSR_T功能块输入参数号,如X15参数号为15
(2)输出测来自241-JSR_T的对应参数号输入值
(3)与241-JSR_T配合使用

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 N Float 0 1 输入参数号(15-16)

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 输出

工作区说明

质量及异常说明

算法说明

功能块解释

../../_images/p245.jpg

子任务数字量输出

名称 子任务数字量输出 代码 TYD 序号 246

图形

../../_images/246.1.png

功能块描述

(1)X数值送至调用子任务的241-JSR_T对应参数号输出测
(2)N为调用子任务的241-JSR_T功能块输出参数号,如Y5参数号为5
(3)与241-JSR_T配合使用

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0 1 输入
2 N Float 0 1 输出参数号(5-6)

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 输出

工作区说明

质量及异常说明

算法说明

功能块解释

../../_images/p246.jpg

子任务实时循环次数

名称 子任务实时循环次数 代码 NT 序号 247

图形

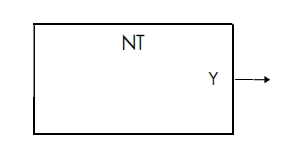

../../_images/247.1.png

功能块描述

(1)N为调用子任务的242-FOR_T功能块循环次数;
(2)与242-FOR_T配合使用.

输入说明

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 N INT 1 实时循环次数

工作区说明

质量及异常说明

算法说明

功能块解释

../../_images/p247.jpg

子程序调用

名称 子程序调用 代码 JSR_P 序号 248

图形

../../_images/248.1.png

功能块描述

(1)输入侧送至子任务250-PXA, 252-PXD
(2)输出侧来自子任务253-PYA, 254-PYD
(3)与250-PXA, 251-PYA, 252-PXD, 253-PYD配合使用

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN Bool 1 1 使能
2 TNO INT 0 1 任务号
3 X1 Float 0 1 输入参数1
... ... ... ... ... ...
16 X14 Float 0 1 输入参数14
17 X15 Bool 0 1 输入参数15
18 X16 Bool 0 1 输入参数16

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 返回参数
... ... ... ... ...
4 Y Float 1 返回参数4
5 Y Bool 1 返回参数5

工作区说明

质量及异常说明

算法说明

功能块解释

01控制软件AdogOS/02功能块算法/p248%E5%AD%90%E7%A8%8B%E5%BA%8F%E8%B0%83%E7%94%A8(%E6%A8%A1%E6%8B%9F%E9%87%8F).jpg

01控制软件AdogOS/02功能块算法/p248%E5%AD%90%E7%A8%8B%E5%BA%8F%E8%B0%83%E7%94%A8(%E6%A8%A1%E6%8B%9F%E9%87%8F)%E8%A2%AB%E8%B0%83%E7%94%A8%E7%9A%84%E5%AD%90%E7%A8%8B%E5%BA%8F1.jpg

01控制软件AdogOS/02功能块算法/p248%E5%AD%90%E7%A8%8B%E5%BA%8F%E8%B0%83%E7%94%A8(%E6%95%B0%E5%AD%97%E9%87%8F).jpg

01控制软件AdogOS/02功能块算法/p248%E5%AD%90%E7%A8%8B%E5%BA%8F%E8%B0%83%E7%94%A8(%E6%95%B0%E5%AD%97%E9%87%8F)%E8%A2%AB%E8%B0%83%E7%94%A8%E7%9A%84%E5%AD%90%E7%A8%8B%E5%BA%8F2.jpg

子程序循环

名称 子程序循环 代码 FOR_P 序号 249

图形

../../_images/249.1.png

功能块描述

(1)当EN=1时,每个扫描周期循环执行TNO参数对应的子程序(ES-SS)次,相当于每个扫描周期执行了一次子程序的FOR循环;

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 Bool 1 1 使能
2 TNO INT 0 1 任务号
3 SS INT 0 1 起始循环数
4 ES INT 0 1 结束循环数

输出说明

工作区说明

质量及异常说明

算法说明

功能块解释

01控制软件AdogOS/02功能块算法/p249%E5%AD%90%E7%A8%8B%E5%BA%8F%E5%BE%AA%E7%8E%AF.jpg

01控制软件AdogOS/02功能块算法/p249%E5%AD%90%E7%A8%8B%E5%BA%8F%E5%BE%AA%E7%8E%AF%E7%BB%93%E6%9E%9C%E5%9B%BE.jpg

子程序模拟量输入

名称 子程序模拟量输入 代码 PXA 序号 250

图形

../../_images/250.1.png

功能块描述

(1)N为调用子程序的248-JSR_P功能块输入参数号,如X1参数号为1
(2)输出测来自248-JSR_P的对应参数号输入值
(3)与248-JSR_P配合使用

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0 1 输入
2 N Float 0 1 输入参数号(1-14)

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Float 1 输出

工作区说明

质量及异常说明

算法说明

功能块解释

../../_images/p250.jpg

子程序模拟量输出

名称 子程序模拟量输出 代码 PYA 序号 251

图形

../../_images/251.1.png

功能块描述

(1)X数值送至调用子程序的248-JSR_P对应参数号输出测
(2)N为调用子程序的248-JSR_P功能块输出参数号,如Y1参数号为1
(3)与248-JSR_P配合使用

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0 1 输入
2 N Float 0 1 输入参数号(1-4)

输出说明

工作区说明

质量及异常说明

算法说明

功能块解释

../../_images/p251.jpg

子程序数字量输入

名称 子程序数字量输入 代码 PXD 序号 252

图形

../../_images/252.1.png

功能块描述

(1)N为调用子程序的248-JSR_P功能块输入参数号,如X15参数号为15
(2)输出测来自248-JSR_P的对应参数号输入值
(3)与248-JSR_P配合使用

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 N Float 0 1 输入参数号(15-16)

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 输出

工作区说明

质量及异常说明

算法说明

功能块解释

../../_images/p252.jpg

子程序数字量输出

名称 子程序数字量输出 代码 PYD 序号 253

图形

../../_images/253.1.png

功能块描述

(1)X数值送至调用子程序的248-JSR_P对应参数号输出测
(2)N为调用子程序的248-JSR_P功能块输出参数号,如Y5参数号为5
(3)与248-JSR_P配合使用

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 X Float 0 1 输入
2 N Float 0 1 输出参数号(5-6)

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 输出

工作区说明

质量及异常说明

算法说明

功能块解释

../../_images/p253.jpg

子程序实时循环次数

名称 子程序实时循环次数 代码 NP 序号 254

图形

../../_images/254.1.png

功能块描述

(1)N为调用子程序的250-FOR_P功能块循环次数
(2)与250-FOR_P配合使用

输入说明

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 N INT 1 实时循环次数

工作区说明

质量及异常说明

算法说明

功能块解释

../../_images/p254.jpg

11 间接寻址

序号 代码 名称
261 DR 数字量变址读
262 AR 模拟量变址读
263 WR 整形量变址读
264 DW 数字量变址写
265 AW 模拟量变址写
266 WW 整形量变址写

数字量变址读

名称 数字量变址读 代码 DR 序号 261

图形

../../_images/261.1.png

功能块描述

(1)M为功能块序号,如DI为1, DO为21等
(2)N为对应功能块的下标地址

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN Bool 0 1 使能
2 M INT 0 1 区域代码
3 N INT 0 1 地址

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 输出

工作区说明

质量及异常说明

算法说明

功能块解释

../../_images/p261.jpg

模拟量变址读

名称 模拟量变址读 代码 AR 序号 262

图形

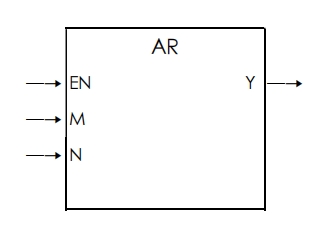

../../_images/262.1.png

功能块描述

(1)M为功能块序号,如AI为3, AO为22等
(2)N为对应功能块的下标地址

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN Bool 0 1 使能
2 M INT 0 1 区域代码
3 N INT 0 1 地址

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 输出

工作区说明

质量及异常说明

算法说明

功能块解释

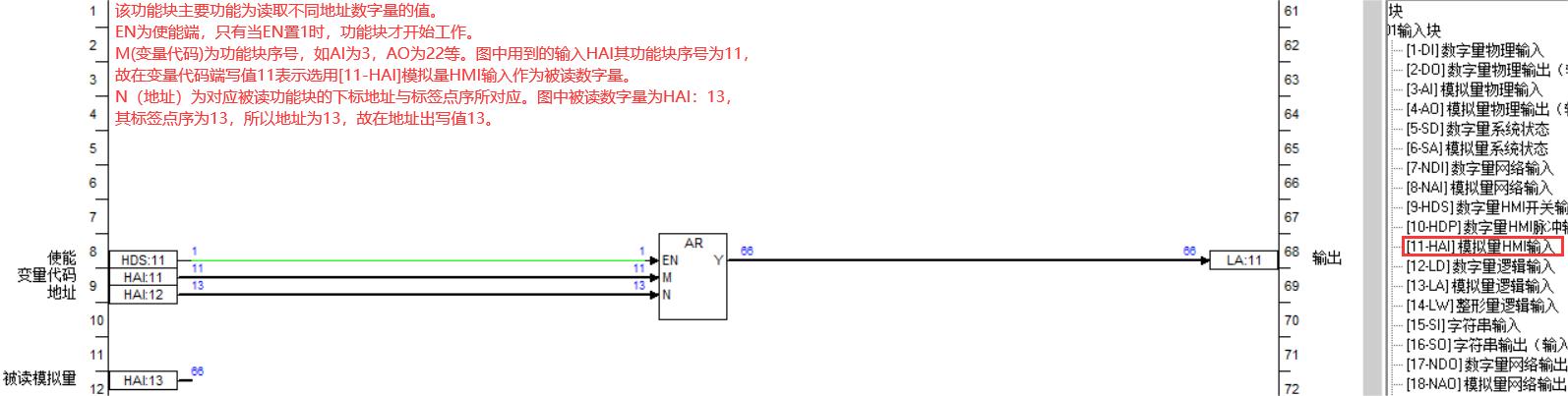

../../_images/p262.jpg

整形量变址读

名称 整形量变址读 代码 WR 序号 263

图形

../../_images/263.1.png

功能块描述

(1)M为功能块序号,如LW为14或27等
(2)N为对应功能块的下标地址

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN Bool 0 1 使能
2 M INT 0 1 区域代码
3 N INT 0 1 地址

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y Bool 1 输出

工作区说明

质量及异常说明

算法说明

功能块解释

../../_images/p263.jpg

数字量变址写

名称 数字量变址写 代码 DW 序号 264

图形

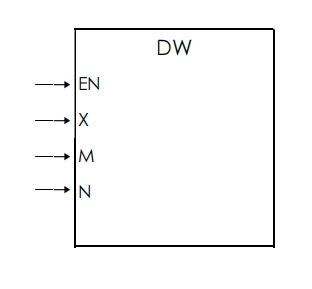

../../_images/264.1.png

功能块描述

(1)M为功能块序号,如HDS为9, LD为12或25等
(2)N为对应功能块的下标地址

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN Bool 0 1 使能
2 X Bool 0 1 输入
3 M INT 0 1 区域代码
4 N INT 0 1 地址

输出说明

工作区说明

质量及异常说明

算法说明

功能块解释

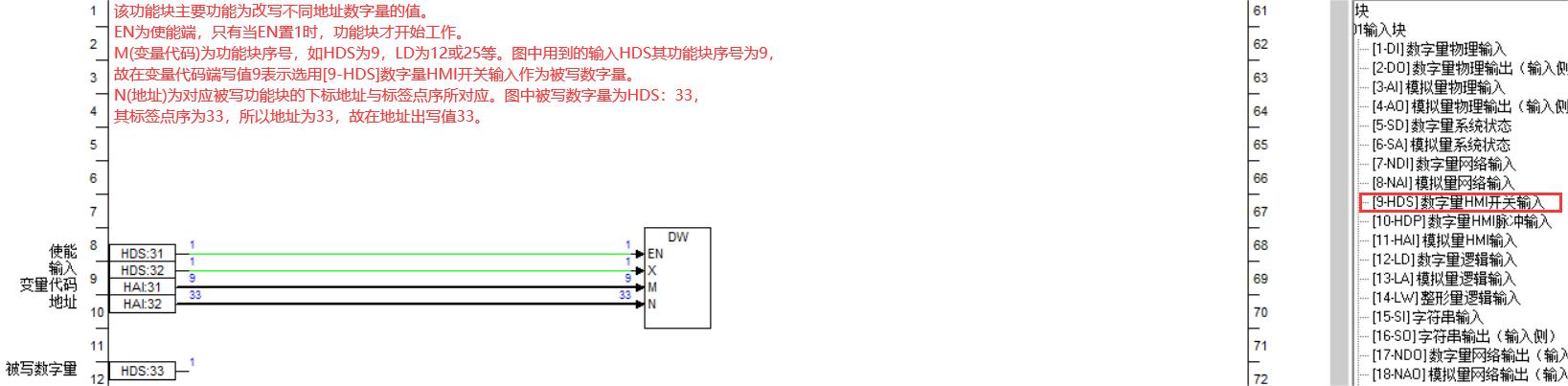

../../_images/p264.jpg

模拟量变址写

名称 模拟量变址写 代码 AW 序号 265

图形

../../_images/265.1.png

功能块描述

(1)M为功能块序号,如HAI为11, LA为13或26等
(2)N为对应功能块的下标地址

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN Bool 0 1 使能
2 X Bool 0 1 输入
3 M INT 0 1 区域代码
4 N INT 0 1 地址

输出说明

工作区说明

质量及异常说明

算法说明

功能块解释

../../_images/p265.jpg

整形量变址写

名称 整形量变址写 代码 WW 序号 266

图形

../../_images/266.1.png

功能块描述

(1)M为功能块序号,如LW为14或27等
(2)N为对应功能块的下标地址

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN Bool 0 1 使能
2 X Bool 0 1 输入
3 M INT 0 1 区域代码
4 N INT 0 1 地址

输出说明

工作区说明

质量及异常说明

算法说明

功能块解释

../../_images/p266.jpg

12 其他

序号 代码 名称
291 SEND 数据发送器
292 RECV 数据接收器
293 ComSrv 串口通讯
294 SPI SPI总线通讯
295 PorMulR 自由串口多读
296 PorSinR 自由串口单读
297 PorSinW 自由串口单写
298 ZMQDTU 数据上传
299 ZMQAlar 数据报警

数据发送器

名称 数据发送器 代码 SEND 序号 291

图形

../../_images/291.1.png

功能块描述

将本地控制站的数据发送给指定目标IP控制站。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN Bool 0 1 使能
2 IP.1 INT 0 1 IP第1字段,如192
3 IP.2 INT 0 1 IP第2字段,如168
4 IP.3 INT 0 1 IP第3字段,如0
5 IP.4 INT 0 1 IP第4字段,如1,合起来表示192.168.0.1
6 AreaS INT 0 1 源区域代码
7 StartS INT 0 1 源起始地址
8 AreaT INT 0 1 目标区域代码
9 StartT INT 0 1 目标起始地址
10 Len INT 0 1 通信长度,不超过100字
11 Buf INT 0 1 1-16,不能重复

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 CNT INT 1 成功通信计数
2 S Bool 1 通信成功状态
3 ERR INT 1 错误代码

工作区说明

质量及异常说明

如果发送的数据不同类型可能不能得到正确的结果

算法说明

数据接收器

名称 数据接收器 代码 RECV 序号 292

图形

../../_images/292.1.png

功能块描述

从指定目标IP控制站读取数据,存储到本地控制站的内存中。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN Bool 0 1 使能
2 IP.1 INT 0 1 IP第1字段,如192
3 IP.2 INT 0 1 IP第2字段,如168
4 IP.3 INT 0 1 IP第3字段,如0
5 IP.4 INT 0 1 IP第4字段,如1,合起来表示192.168.0.1
6 AreaS INT 0 1 源区域代码
7 StartS INT 0 1 源起始地址
8 AreaT INT 0 1 目标区域代码
9 StartT INT 0 1 目标起始地址
10 Len INT 0 1 通信长度,不超过100字
11 Buf INT 0 1 1-16,不能重复

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 CNT INT 1 成功通信计数
2 S Bool 1 通信成功状态
3 ERR INT 1 错误代码

工作区说明

质量及异常说明

如果发送的数据不同类型可能不能得到正确的结果

算法说明

串口通讯

名称 串口通讯 代码 ComSrv 序号 293

图形

../../_images/293.1.png

功能块描述

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN Bool 0 1 触发使能
2 Sadd INT 0 1 发送LW起始地址
3 Slen INT 0 1 发送长度
4 Radd INT 0 1 接收LW起始地址
5 Rlen INT 0 1 接收长度

输出说明

序号 标记名 数据类型 可视缺省值 描述
Y1 CNT INT 1 接收字节数

工作区说明

质量及异常说明

算法说明

SPI总线通讯

名称 SPI总线通讯 代码 SPI 序号 294

图形

../../_images/294.1.png

功能块描述

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN BOOL 0 1 发送脉冲使能
2 CS FLOAT 0 1 片选引脚
3 K FLOAT 0 1 系数
4 SData FLOAT 0 1 发送数据

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 State FLOAT 1 发送状态

工作区说明

质量及异常说明

算法说明

自由串口多读

名称 自由串口多读 代码 PorMulR 序号 295

图形

../../_images/295.1.png

功能块描述

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN Bool 0 1 使能
2 ID INT 0 1 设备节点号
3 Area INT 0 1 数据区域
4 Addr INT 0 1 起始地址
5 Len INT 0 1 数据长度
6 DriNo INT 0 1 驱动协议号
7 ComNo INT 0 1 串口号
8 SArea INT 0 1 存数据区域
9 SAddr INT 0 1 存数据起始地址

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 State INT 1 通讯状态
2 Pack INT 1 通讯包数量

工作区说明

质量及异常说明

算法说明

自由串口单独

名称 自由串口单独 代码 PorSinR 序号 296

图形

../../_images/296.1.png

功能块描述

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN Bool 0 1 使能
2 ID INT 0 1 设备节点号
3 Area INT 0 1 数据区域
4 Addr INT 0 1 起始地址
5 DriNo INT 0 1 驱动协议号
6 ComNo INT 0 1 串口号

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 State INT 1 通讯状态
2 Value INT 1 返回值

工作区说明

质量及异常说明

算法说明

自由串口单写

名称 自由串口单写 代码 PorSinW 序号 297

图形

../../_images/297.1.png

功能块描述

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN Bool 0 1 使能
2 ID INT 0 1 设备节点号
3 Area INT 0 1 数据区域
4 Addr INT 0 1 起始地址
5 DriNo INT 0 1 驱动协议号
6 ComNo INT 0 1 串口号
7 Value INT 0 1 写入值

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 State INT 1 通讯状态
2 Pack INT 1 通讯包数量

工作区说明

质量及异常说明

算法说明

数据上传

名称 数据上传 代码 ZMQDTU 序号 298

图形

../../_images/298.1.png

功能块描述

从指定目标IP控制站读取数据,存储到本地控制站的内存中。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN Bool 0 1 使能
2 Area INT 0 1 数据区域
3 Addr INT 0 1 起始地址
4 Len INT 0 1 上传长度
5 Time INT 0 1 间隔时间S

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 CState INT 1 通讯状态
2 TState INT 1 传输状态

工作区说明

质量及异常说明

算法说明

数据报警

名称 数据报警 代码 ZMQAlar 序号 299

图形

../../_images/299.1.png

功能块描述

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN Bool 0 1 使能
2 Tri INT 0 1 触发条件
3 Area INT 0 1 数据区域
4 Index INT 0 1 数据下标
5 Value INT 0 1 报警等级

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 CState INT 1 通讯状态
2 TState INT 1 传输状态

工作区说明

质量及异常说明

算法说明

13 字符串函数

序号 代码 名称
320 SADD 字符串连接
321 SCUT 字符串截取
322 SCMP 字符串比较
323 SLEN 字符串长度
324 SCLEAR 字符串清空
325 S2I 字符串转整形
326 I2S 整形转字符串

字符串连接

名称 字符串连接/td> 代码 SADD 序号 321

图形

../../_images/321.1.png

功能块描述

(1)字符串相加
(2)SI1、SI2、SI3、SI4、SI5、SI6字符串输入地址
(3)SIO指定字符串输出地址
(4)SO字符串输出地址

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN BOOL 0 1 执行条件
2 SI1 INT 0 1 字符串地址1
3 SI2 INT 0 1 字符串地址2
4 SI3 INT 0 1 字符串地址3
5 SI4 INT 0 1 字符串地址4
6 SI5 INT 0 1 字符串地址5
7 SI6 INT 0 1 字符串地址6
8 SIO INT 0 1 结果指定输出地址

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 SO INT 0 1 结果输出地址

工作区说明

质量及异常说明

算法说明

1、当SIO>=4097 且 SIO<=5120 时 SO=SIO
2、SIO<=4096 或者 SIO>=5121 时 SO由系统自动分配地址范围5121-7168
3、SO^、SI^表示指定地址字符串内容
4、SO^=SI1^+SI2^+SI3^+SI4^+SI5^+SI6^

字符串截取

名称 字符串截取 代码 SCUT 序号 322

图形

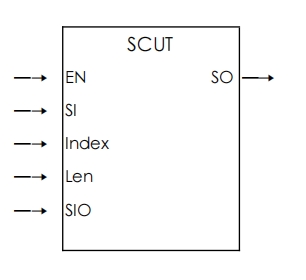

../../_images/322.1.png

功能块描述

截取字符串内容

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN BOOL 0 1 执行条件
2 SI INT 0 1 字符串地址
3 Index INT 0 1 截取起始位置
4 Len INT 0 1 截取长度
4 SIO INT 0 0 指定字符串输出地址

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 SO INT 0 1 结果输出地址

工作区说明

质量及异常说明

算法说明

1、当SIO>=4097 且 SIO<=5120 时 SO=SIO 2、SIO<=4096 或者 SIO>=5121 时 SO由系统自动分配地址范围5121-7168 3、SO^、SI^表示指定地址字符串内容 4、当EN=1,SI^=“iOpenControl”,Index=2,Len=4时;SO^=“Open”

字符串比较

名称 字符串比较 代码 SCMP 序号 323

图形

../../_images/323.1.png

功能块描述

比较字符串内容,内容一致返回 1,不一致返回 0。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 SI1 INT 0 1 字符串输入1地址
2 SI2 INT 0 1 字符串输入2地址
3 Index INT 0 1 比较起始位置
4 Len INT 0 1 比较长度

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 D BOOL 0 1 比较结果

工作区说明

质量及异常说明

算法说明

1、SI^表示指定地址字符串内容
2、如果SI1^=“iOpenControl”,SI2^=“iOpen_Control”,Index=1;
当Len=5时,D=1;
当Len=6时,D=0;

字符串长度

名称 字符串长度 代码 SLEN 序号 324

图形

../../_images/324.1.png

功能块描述

(1)计算字符串长度
(2)SI字符串输入地址
(3)N字符串长度
返回 SI 地址内容字符串长度

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 SI1 INT 0 1 字符串地址

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 N INT 0 1 字符串长度

工作区说明

质量及异常说明

算法说明

返回SI地址内容字符串长度
如:字符串地址内容为:ABC123
执行后,N=6;
如:字符串地址内容为:芝麻智能
执行后,N=10;(1个汉字占2个字符)

字符串清空

名称 字符串清空 代码 SCLEAR 序号 325

图形

../../_images/325.1.png

功能块描述

批量清空字符串内容

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN BOOL 0 1 清空使能
2 Index INT 0 1 字符串起始地址
3 Len INT 0 1 长度
4 Area INT 0 1 0:SI区;1:SO区;2:SM区

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 N INT 0 1 计数

工作区说明

质量及异常说明

算法说明

批量清空字符串内容
如:EN=1;Index=5;Len=10;
执行后,字符串地址5-14内容被清空,N=Nn-1+1
如:EN=0;Index=5;Len=10;
执行后,停止清空,N= Nn-1

字符转整形

名称 字符转整形 代码 S2I 序号 326

图形

../../_images/326.1.png

功能块描述

(1)字符串转换成整型数
(2)SI字符串输入地址
(3)N转换结果整型数值

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 SI INT 0 1 字符串输入地址

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 N INT 0 1 整形值

工作区说明

质量及异常说明

字符串输入地址内部包含有非数字字符,将不执行转换

算法说明

1、SI^表示指定地址字符串内容
2、当SI^=“123”时;N=123

整形转字符

名称 整形转字符 代码 I2S 序号 327
图形

../../_images/327.1.png

功能块描述

(1)整型数转换成字符串
(2)EN执行条件
(3)N要转换的整型数
(4)DI=1前补零;DI=0不补零
(5)LEN补零后的字符串长度
(6)SIO指定字符串输出地址
将整形值 N 转换成字符串存放再 SI 地址中

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN BOOL 0 1 字符串地址
2 N INT 0 1 要转换的整型数
3 DI BOOL 0 1 是否前补零
4 LEN INT 0 1 补零后的字符串长度
5 SIO INT 0 1 指定字符串输出地址

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 SO INT 0 1 字符串输出地址

工作区说明

质量及异常说明

算法说明

1、SO^、SIO^表示地址字符串内容 2、当EN=1,N=1234,DI=1,LEN=6时,SO^=“001234”

系统时间转字符串

名称 系统时间转字符串 代码 S_TIME 序号 328
图形

../../_images/328.1.png

功能块描述

(1)获取系统时间,输出指定时间格式的字符串
(2)EN执行条件
(3)AI输出时间格式
(4)AI=0时,“YYYY-MM-DD HH:MM:SS”
(5)AI=1时,“YYYY-MM-DD”
(6)AI=2时,“HH:MM:SS”
(7)AI=3时,“YY-M-D H:M:S”
(8)AI=4时,“YY-M-D”
(9)AI=5时,“H:M:S”
(10)SIO指定字符串输出地址

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN BOOL 0 1 字符串地址
2 AI INT 0 1 输出时间格式
3 SIO INT 0 0 指定字符串输出地址

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 SO INT 0 1 字符串输出地址

工作区说明

质量及异常说明

算法说明

1、SO^、SIO^表示地址字符串内容 2、当EN=1,AI=0时;SO^=“2016-11-11 12:30:30”

字符串中间标志区清零

名称 字符串中间标志区清零 代码 SCLR 序号 329
图形

../../_images/329.1.png

功能块描述

(1)字符串中间标志区清零;
(2)EN执行条件
(3)N计数值

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN BOOL 0 1 执行条件

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 N INT 0 1 计数

工作区说明

质量及异常说明

算法说明

1、当EN=1时;清空中间字符串SM区的使用标志区;N计数加1

字符串选择器

名称 字符串选择器 代码 ST 序号 330

图形

../../_images/330.1.png

功能块描述

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 N INT 0 1 整形值
2 SI INT 0 1 字符串输入地址

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 SO INT 0 1 转换后字符串存放地址

工作区说明

质量及异常说明

算法说明

从MES接收数据

名称 从MES接收数据 代码 WebPos 序号 341

图形

../../_images/341.1.png

功能块描述

(1)向MES提交数据
(2)EN执行条件
(3)EID字符串输入地址(设备ID编号)
(4)UID字符串输入地址(用户ID编号)
(5)TYP字符串输入地址(数据类型)
(6)DAT字符串输入地址(需要提交的数据Joson格式)
(7)SW=0内网,SW=1外网
(8)Result 结果
(9)Code数据提交结果代码
(10)Time时间

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN BOOL 0 1 执行条件
2 EID INT 0 1 字符串输入地址(设备ID编号)
3 UID INT 0 1 字符串输入地址(用户ID编号)
4 TYP INT 0 1 字符串输入地址(数据类型)
5 DAT INT 0 1 字符串输入地址(要提交的数据)
6 SW BOOL 0 1 SW=0内网,SW=1外网

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 Result INT 0 1 结果
1 Code INT 0 1 数据提交结果代码
1 Time INT 0 1 时间(ms)

工作区说明

质量及异常说明

算法说明

1、当EN=1时,执行向MES接收数据;
2、Code代码含义:
1001:md5摘要效验失败
1002:缺少部份参数信息
1003:业务数据解析失败
1004:无效的设备编号
5000:系统内部异常
5001:远程调用失败
65533:未注册的设备;即DicXWB软件中找不到设备对应的授权码
65534:WebService接口创建失败
65535: WebService接口没响应;

向MES提交数据

名称 字符串选择器 代码 PosWeb 序号 342

图形

../../_images/342.1.png

功能块描述

(1)向MES提交数据
(2)EN执行条件
(3)EID字符串输入地址(设备ID编号)
(4)UID字符串输入地址(用户ID编号)
(5)TYP字符串输入地址(数据类型)
(6)DAT字符串输入地址(需要提交的数据Joson格式)
(7)IO=0内网,IO=1外网
(8)CID通信ID编号,每个指令CID号不能重复;取值范围1-50
(9)Done数据提交成功标志
(10)Busy数据提交执行中标志
(11)Code数据提交结果代码
(12)CNT提交次数计数,不管提交有没有成功,每提交一次自加1;

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN BOOL 0 1 执行条件
2 EID INT 0 1 字符串输入地址(设备ID编号)
3 UID INT 0 1 字符串输入地址(用户ID编号)
4 TYP INT 0 1 字符串输入地址(数据类型)
5 DAT INT 0 1 字符串输入地址(要提交的数据)
6 SW BOOL 0 1 SW=0内网,SW=1外网
7 CID BOOL 0 1 SW=通信ID编号;取值范围1-500内网,SW=1外网

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 Done BOOL 0 1 数据提交成功标志
2 Busy BOOL 0 1 数据提交执行中标志
3 Code INT 0 1 数据提交结果代码
4 CNT INT 0 1 时间(ms)

工作区说明

质量及异常说明

算法说明

1、当EN=1时,执行向MES接收数据;
2、Code代码含义:
1001:md5摘要效验失败
1002:缺少部份参数信息
1003:业务数据解析失败
1004:无效的设备编号
5000:系统内部异常
5001:远程调用失败
65533:未注册的设备;即DicXWB软件中找不到设备对应的授权码
65534:WebService接口创建失败
65535: WebService接口没响应;

14 数据类型转换

序号 代码 名称
351 W2F 字转化为浮点
352 W2L 字转化为长整型
353 W2B 字转化为字节

字转化为浮点

名称 字转化为浮点 代码 W2F 序号 351

图形

../../_images/351.1.png

功能块描述

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 WL FLOAT 0 1 低位字
2 WH FLOAT 0 1 高位字

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 F FLOAT 0 1 浮点数

工作区说明

质量及异常说明

算法说明

字转化为长整型

名称 字转化为长整型 代码 W2L 序号 352

图形

../../_images/352.1.png

功能块描述

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 WL FLOAT 0 1 低位字
2 WH FLOAT 0 1 高位字

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 L INT 0 1 长整型

工作区说明

质量及异常说明

算法说明

字转化为字符

名称 字转化为字符 代码 W2B 序号 353

图形

../../_images/353.1.png

功能块描述

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 W FLOAT 0 1 输入字

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 BL FLOAT 0 1 低位字节
2 BH FLOAT 0 1 高位字节

工作区说明

质量及异常说明

算法说明

15 运动控制

序号 代码 名称
371 INI 模式控制
372 CTBL 比较表载入
373 PRV 读高速计数器 PV 值
374 PULS 设置脉冲
375 SPED 速度输出
376 PLS2 脉冲输出
377 ACC 加速度控制
378 ORG 原点搜索/返回
379 PWM 占空比可变脉冲
385 FOC FOC电机控制

模式控制

名称 模式控制 代码 INI 序号 371

图形

../../_images/371.1.png

功能块描述

启动与高速计时器比较表比较
停止与高速计时器比较表比较
改变高速计数器的当前值(PV)
改变中断输入的 PV 值 ( 计数器模式)
改变脉冲输出的 PV 值
停止脉冲输出。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN BOOL 0 1 使能
2 P Hex 0 1 端口号
3 C INT 0 1 控制字
4 PV INT 0 1 PV值(C=0003起作用)

输出说明

工作区说明

质量及异常说明

算法说明

端口定义P:0001Hex——>脉冲输出1
0002Hex——>脉冲输出2
0011Hex——>高速计数器1
0012Hex——>高速计数器2
0013Hex——>高速计数器3
0014Hex——>高速计数器4
0015Hex——>高速计数器5
0016Hex——>高速计数器6
控制字C:0001Hex——>启动比较(脉冲触发)
HISP_COUNT_COMPARE(比较设定值来自CTBL设置)
0002Hex——>停止比较(脉冲触发)
HISP_COUNT_COMPARE(目标值个数设置为0)
0003Hex——>改变PV值(脉冲触发)
HISP_PV_SET
0004Hex——>停止脉冲输出(脉冲触发)
HISP_PULSE_OUT(脉冲数量设置为0)

比较函数说明:


HISP_COUNT_COMPARE(计数号,目标值个数,目标值#1,比较方式#1,中断号#1
目标值#2,比较方式#2,中断号#1,
目标值#3,比较方式#3,中断号#2
目标值#4,比较方式#4,中断号#3
目标值#5,比较方式#5,中断号#4
目标值#6,比较方式#6,中断号#5) 注:范围比较可认为 2 个目标值的比较。
计数号==高数计数器
目标值个数:进行比较的目标值个数
比较方式:0、上升触发,1、下降触发 v中断号:跳转到中断程序可带入中断的数值,进行中断程序的判断执行

设定 PV 值: HISP_PV_SET(计数号,预设值)
计数号:与端口号定义一致
对于高数计数器改变统计的 PV 值
对于高速脉冲改变输出的脉冲值

脉冲输出:
HISP_PULSE_OUT(脉冲号,脉冲频率(浮点型),脉冲数量,占空比(浮点型))——>返回当前输出脉冲数量
脉冲号:对应的端子位置
脉冲频率:1 个脉冲周期的倒数
脉冲数量:按照脉冲频率发出去脉冲个数(0 时不输出脉冲,1 时一直输出脉冲)
占空比:1 个周期内 on 与 off 的比例。

比较表载入

名称 比较表载入 代码 CTBL 序号 372

图形

../../_images/372.1.png

功能块描述

对高速计数器的当前值(PV)执行目标值比较。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 P Hex 0 1 端口号
2 C INT 0 1 控制字
3 Target1 INT 0 1 目标值1
4 Mode1 BOOL 0 1 目标值1触发方式
5 Break1 INT 0 1 目标值1中断号
6 Target2 INT 0 1 目标值2
7 Mode2 BOOL 0 1 目标值2触发方式
8 Break2 INT 0 1 目标值2中断号
9 Target3 INT 0 0 目标值3
10 Mode3 BOOL 0 0 目标值3触发方式
11 Break3 INT 0 0 目标值3中断号
12 Target4 INT 0 0 目标值4
13 Mode4 BOOL 0 0 目标值4触发方式
14 Break4 INT 0 0 目标值4中断号
15 Target5 INT 0 0 目标值5
16 Mode5 BOOL 0 0 目标值5触发方式
17 Break5 INT 0 0 目标值5中断号
18 Target6 INT 0 0 目标值6
19 Mode6 BOOL 0 0 目标值6触发方式
20 Break6 INT 0 0 目标值6中断号

输出说明

工作区说明

质量及异常说明

算法说明

端口定义P:0011Hex——>高速计数器1
0012Hex——>高速计数器2
0013Hex——>高速计数器3
0014Hex——>高速计数器4
0015Hex——>高速计数器5
0016Hex——>高速计数器6
控制字C:0001Hex——>注册一个目标值比较表并启动比较操作。
HISP_COUNT_COMPARE
0002Hex——>注册一个目标值比较表。(由INI启动比较)
0003Hex——>注册一个范围比较表并执行一个比较操作。
0004Hex——>注册一个范围比较表。(由INI启动比较)
Mode1~6:0——>递增触发
1——>递减触发

比较函数说明
HISP_COUNT_COMPARE(计数号,目标值个数,目标值#1,比较方式#1,中断号#1
目标值#2,比较方式#2,中断号#1,
目标值#3,比较方式#3,中断号#2
目标值#4,比较方式#4,中断号#3
目标值#5,比较方式#5,中断号#4
目标值#6,比较方式#6,中断号#5) 注:范围比较可认为 2 个目标值的比较。
计数号==高数计数器
目标值个数:进行比较的目标值个数
比较方式:0、上升触发,1、下降触发
中断号:跳转到中断程序可带入中断的数值,进行 X#中断程序的判断执行

读高速计数器 PV 值

名称 读高速计数器 PV 值 代码 PRV 序号 373

图形

../../_images/373.1.png

功能块描述

1、读取高速计数器的当前值
2、读取脉冲输出的当前值
3、读取中断输入 ( 计数器模式 ) 的当前值

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 P Hex 0 1 端口号
2 C INT 0 1 控制字

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 D INT 0 0 输出

工作区说明

质量及异常说明

算法说明

端口定义P:0001Hex——>脉冲输出1
0002Hex——>脉冲输出2
0011Hex——>高速计数器1
0012Hex——>高速计数器2
0013Hex——>高速计数器3
0014Hex——>高速计数器4
0015Hex——>高速计数器5
0016Hex——>高速计数器6
1000 Hex——>Hex PWM(891) 输出 0
控制字C:0001Hex——>读入PV值
HISP_COUNT_READ
0002Hex——>读取状态

0003Hex——>读范围比较状态

0004Hex——>读脉冲输入频率(P=0001或0002)
(HISP_PULSE_OUT-上一时刻输出值)/扫描时间
0005Hex——>读高速计数器频率—10ms采样(P=0011~0016)
(HISP_COUNT_READ-上一时刻PV)/10ms
0006Hex——>读高速计数器频率—100ms采样(P=0011~0016)
(HISP_COUNT_READ-上一时刻PV)/100ms
0007Hex——>读高速计数器频率—1s采样(P=0011~0016)
(HISP_COUNT_READ-上一时刻PV)/1000ms

读高速计数器 PV 值:
HISP_COUNT_READ:(计数号,输入方式,触发方式(无意义),计数模式,循环值)——>返回计数值 PV
1)计数号==高数计数器
2)输入方式:1、增量输入(1 个输入信号)

../../_images/373.2.png


2、差分相位输入(x4)(3 个输入信号)

../../_images/373.3.png


3、加/减脉冲输入(3 个输入信号)

../../_images/373.4.png


4、脉冲+方向(2 个输入信号)

../../_images/373.5.png


输入信号与输入端子对应关系:

../../_images/373.6.png


3)触发方式:0、上升沿触发,1、下降沿触发
4)计数模式:1、线型模式,2、循环模式

设置脉冲

名称 设置脉冲 代码 PULS 序号 374

图形

../../_images/374.1.png

功能块描述

设置脉冲输出的脉冲数。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 P INT 0 1 端口定义
2 C INT 0 1 控制字
3 N INT 0 1 脉冲数

输出说明

工作区说明

质量及异常说明

算法说明

端口定义P:0001Hex——>脉冲输出1
0002Hex——>脉冲输出2
脉冲类型T:0001Hex——>相对
0002Hex——>绝对
相对:移动脉冲个数=脉冲的设定数量
绝对:移动脉冲数量=脉冲的设定数量-PV值

速度输出

名称 速度输出 代码 SPED 序号 375

图形

../../_images/375.1.png

功能块描述

指定频率并执行无加速或减速的脉冲输出。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN BOOL 0 1 使能
2 Mode BOOL 0 1 脉冲输出方式
3 Dire BOOL 0 1 方向
4 Pattern BOOL 0 1 连续/独立指定
5 HZ INT 0 1 脉冲频率

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 SPED INT 0 0 脉冲输出

工作区说明

质量及异常说明

算法说明

脉冲输出方式MODE:0001Hex——>脉冲+方向
方向Dire:0——>顺时针,1——>逆时针
顺时针时方向端子输出1, 逆时针时方向端子输出0,
运动模式Pattern:0——>连续,1——>独立
连续模式:当连续模式操作启动时,脉冲输出将一直持续到从程序使其停止为止。
独立模式:当独立模式操作启动时,脉冲输出将一直持续到已输出指定数量的脉冲为止。
连续:HISP_PULSE_OUT脉冲数量设置为1
独立:A=目标(设定)脉冲- HISP_PULSE_OUT(已经输出的脉冲数量)
当A>0时:方向不变,脉冲数量=| A |
当A<0时:方向变反,脉冲数量=| A |

脉冲输出
HISP_PULSE_OUT(脉冲号,脉冲频率(浮点型),脉冲数量,占空比(浮点型))——>返回当前输出脉冲数量
脉冲号:对应的端子位置
脉冲频率:1 个脉冲周期的倒数
脉冲数量:按照脉冲频率发出去脉冲个数(0 时不输出脉冲,1 时一直输出脉冲)
占空比:1 个周期内 on 与 off 的比例。

脉冲输出

名称 脉冲输出 代码 PLS2 序号 376

图形

../../_images/376.1.png

功能块描述

1、设置脉冲频率
2、设置加速度/减速度,并执行脉冲输出(用不同的加速度/减速度 )
仅定位控制允许进行。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN BOOL 0 1 使能
2 P INT 0 1 端口定义
3 Mode BOOL 0 1 脉冲输出方式
4 Dire BOOL 0 1 方向
5 Pattern BOOL 0 1 脉冲数相对/绝对指定
6 HZ INT 0 1 启动频率
7 RR INT 0 1 加速率
8 RD INT 0 1 减速率
9 TV INT 0 1 目标频率
10 PM INT 0 1 脉冲数量

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 PLU2 INT 0 0 脉冲输出

工作区说明

质量及异常说明

算法说明

端口定义P:0001Hex——>脉冲输出1
0002Hex——>脉冲输出2
脉冲输出方式MODE:0001Hex——>脉冲+方向
方向Dire:0——>顺时针,1——>逆时针
顺时针时方向端子输出1, 逆时针时方向端子输出0,
脉冲数量模式Pattern:0——>相对,1——>绝对
相对脉冲:移动脉冲数量=脉冲设定数量
方向:不变
绝对脉冲:移动脉冲数量=|脉冲设定数量-PV值(已经输出的脉冲数量)|
方向:不变(目标脉冲>PV)
变反(目标脉冲<PV)

../../_images/376.2.png

RRT=(TV-HZ)/(RR/4);加速时间ms
RDT=(TV-HZ)/(RR/4);减速时间ms
RR_NUM=HZ*(RRT+RDT)+ (TV-HZ)* RRT/2;加速到目标频率所需脉冲数
RD_NUM=HZ*(RRT+RDT)+ (TV-HZ)* RDT/2;减速到目标频率所需脉冲数
If(RR_NUM + RD_NUM <TV)梯形模式
{
	RRHZ=HZ+ RR*(CT/4);
	RDHZ=TV- RD*(CT/4);
	IF(PULS_OUT< RR_NUM)
	{
		PULS_OUT = PULS_OUT + HISP_PULSE_OUT(1,RRHZ,1,50)加速
	}
	Else if (PULS_OUT<PM- RD_NUM)
	{
		PULS_OUT = PULS_OUT + HISP_PULSE_OUT(1,TV,1,50)恒速
	}
	ELSE IF (PULS_OUT < PM )
	{
		PULS_OUT = PULS_OUT + HISP_PULSE_OUT(1,RDHZ,1,50)减速
	}
	ELSE IF(PULS_OUT >= PM)
	{
		PULS_OUT = PULS_OUT + HISP_PULSE_OUT(1,0,0,50)停止
	}
	Else三角形模式
	{
		IF(PULS_OUT< RR_NUM)
		{
			PULS_OUT = PULS_OUT + HISP_PULSE_OUT(1,RRHZ,1,50)加速
		}
		IF(PULS_OUT>PM- RR_NUM)
		{
			PULS_OUT = PULS_OUT + HISP_PULSE_OUT(1,RDHZ,1,50)减速
		}
		IF(PULS_OUT>=PM)
		{
			PULS_OUT = PULS_OUT + HISP_PULSE_OUT(1,0,0,50)停止
	}
}

脉冲输出
HISP_PULSE_OUT(脉冲号,脉冲频率(浮点型),脉冲数量,占空比(浮点型))——>返回当前输出脉冲数量
脉冲号:对应的端子位置
脉冲频率:1 个脉冲周期的倒数
脉冲数量(移动脉冲数量):按照脉冲频率发出去脉冲个数(0 时不输出脉冲,1 时一直输出脉冲)
占空比:1 个周期内 on 与 off 的比例。

加速度控制

名称 加速度控制 代码 ACC 序号 377

图形

../../_images/377.1.png

功能块描述

1、设置脉冲频率
2、设置加速度/减速度,并执行脉冲输出(用相同的加速度/减速度 ) 定位和速度控 制均允许进行。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN Bool 0 1 使能
2 P INT 0 1 端口定义
3 Mode Bool 0 1 脉冲输出方式
4 Dire Bool 0 1 方向
5 Pattern Bool 0 1 速度模式连续/独立
6 R INT 0 1 加减速率
7 TV INT 0 1 目标频率

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 ACC INT 0 0 脉冲输出

工作区说明

质量及异常说明

算法说明

端口定义P:0001Hex——>脉冲输出1
0002Hex——>脉冲输出2
脉冲输出方式MODE:0001Hex——>脉冲+方向
方向Dire:0——>顺时针,1——>逆时针
顺时针时方向端子输出1, 逆时针时方向端子输出0,
速度模式Pattern:0——>连续,1——>独立
连续模式速度控制:当连续模式操作启动时,脉冲输出将一直持续到从程序使其停止为止。
独立模式位置控制:当独立模式操作启动时,脉冲输出将一直持续到已输出指定数量的脉冲为止。

HZ=(HISP_PULSE_OUT-上一时刻输出值)/扫描时间//当前脉冲输出频率
IF(Pattern==0)//连续模式
{
	IF(HZ<TV)
	{
	 	RHZ=HZ+ R*(CT/4);
	}
	Else if(HZ>TV)
	{
	 	RHZ=HZ- R*(CT/4);
	}
	Else if(HZ=TV)
	{
		 RHZ=TV;
	}
	HISP_PULSE_OUT(1,RHZ,1,50)变化速率
}
IF(Pattern==1)//独立模式
{
	 RT=| TV-HZ |/(R/4)
	 R_NUM= |TV-HZ|* RT/2;加速或减速到目标频率所需脉冲数

	IF(PULS_OUT<设定脉冲数量- R_NUM)
	{
		 RHZ= HZ+R
	}
	ELSE IF(PULS_OUT> R_NUM)
	{
		 RHZ= HZ-R
	}
	PULS_OUT = PULS_OUT + HISP_PULSE_OUT(1,RHZ,1,50)变化速率
}

脉冲输出
HISP_PULSE_OUT(脉冲号,脉冲频率(浮点型),脉冲数量,占空比(浮点型))——>返回当前输出脉冲数量 v
脉冲号:对应的端子位置
脉冲频率:1 个脉冲周期的倒数
脉冲数量(移动脉冲数量):按照脉冲频率发出去脉冲个数(0 时不输出脉冲,1 时一直输出脉冲)
占空比:1 个周期内 on 与 off 的比例。

原点搜索

名称 原点搜索 代码 ORG 序号 378

图形

../../_images/378.1.png

功能块描述

用于执行原点搜索和返回。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN Bool 0 1 使能
2 P INT 0 1 端口定义
3 FUN INT 0 1 功能选择
4 Mode Bool 0 1 脉冲输出方式

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 ORG INT 0 0 脉冲输出

工作区说明

质量及异常说明

算法说明

端口定义P:0001Hex——>脉冲输出1
0002Hex——>脉冲输出2
功能选择FUN: 0001Hex——>原点搜索
0002Hex——>原点返回
脉冲输出方式MODE:0001Hex——>脉冲+方向

../../_images/378.2.png

../../_images/378.3.png

../../_images/378.4.png

占空比可变脉冲

名称 占空比可变脉冲 代码 PWM 序号 379

图形

../../_images/379.1.png

功能块描述

用于输出占空比可变的脉冲。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN Bool 0 1 使能
2 P INT 0 1 端口定义
3 F INT 0 1 频率
4 D Bool 0 1 占空比

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 PWM INT 0 0 脉冲输出

工作区说明

质量及异常说明

算法说明

端口定义P:1000Hex——>脉冲输出0(占空比以1%为增量;频率:以0.1HZ为增量)
1100Hex——>脉冲输出0(占空比以1%为增量;频率:以1HZ为增量)
频率F: 2.0~6553.5HZ之间(0014~FFFF Hex,以0.1HZ为增量单位)还是2~32000HZ之间(0002~7D00 Hex,已2HZ为增量单位)
占空比D:0%~100.0%(以0.1%为增量单位,0~03E8 Hex) D指定PWM输出的占空比,即输出为ON的时间所占的百分比

脉冲输出:
HISP_PULSE_OUT(脉冲号,脉冲频率(浮点型),脉冲数量,占空比(浮点型))——>返回当前输出脉冲数量
脉冲号:对应的端子位置
脉冲频率:1 个脉冲周期的倒数
脉冲数量(移动脉冲数量):按照脉冲频率发出去脉冲个数(0 时不输出脉冲,1 时一直输出脉冲)
占空比:1 个周期内 on 与 off 的比例。

脉冲转速

名称 脉冲转速 代码 RPM 序号 380

图形

../../_images/380.1.png

功能块描述

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 PN FLOAT 0 1 脉冲数
2 T FLOAT 0 1 间隔时间
3 K FLOAT 1 1 系数

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 RPM FLOAT 0 1 转速

工作区说明

质量及异常说明

算法说明

脉冲间隔时间

名称 脉冲间隔时间 代码 PNT 序号 381

图形

../../_images/380.1.png

功能块描述

用于输出占空比可变的脉冲。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 PN INT 0 1 脉冲数
2 MAXT FLOAT 0 1 最大时间
3 K FLOAT 1 1 系数
4 Port INT 0 1 引脚

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 HZ FLOAT 0 0 频率

工作区说明

质量及异常说明

算法说明

储存量偏差

名称 储存量偏差 代码 NDP 序号 382

图形

../../_images/382.1.png

功能块描述

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 N1 INT 0 1 电机脉冲数
2 N2 INT 0 1 光电脉冲数
3 TS FLOAT 0 1 偏差切换

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 rpm INT 0 1 储量
2 rpm INT 0 1 偏差增量

工作区说明

质量及异常说明

算法说明

累计储量

名称 累计储量 代码 ACCL 序号 383

图形

../../_images/383.1.png

功能块描述

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN BOOL 0 1 使能
2 PN FLOAT 0 1 脉冲数
3 C FLOAT 0 1 周长
4 Rst BOOL 0 1 复位
5 L0 FLOAT 0 1 初始值
6 SW BOOL 0 1 开关

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 ACCL FLOAT 0 0 累计长度
1 State FLOAT 0 1 累计/停止

工作区说明

质量及异常说明

算法说明

G2 极值

名称 G2 极值 代码 EXT 序号 384

图形

../../_images/384.1.png

功能块描述

用于输出占空比可变的脉冲。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 SN BOOL 0 1 使能
2 G2 FLOAT 0 1 G2输入
3 Tim FLOAT 0 1 时间

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 Do BOOL 0 1 完成标志
2 Max FLOAT 0 1 最大值
3 Min FLOAT 0 1 最小值

工作区说明

质量及异常说明

算法说明

FOC 电机控制

名称 FOC 电机控制 代码 FOC 序号 385

图形

../../_images/385.1.png

功能块描述

用于输出占空比可变的脉冲。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 Start/Stop BOOL 0 1 启停开关
2 Tref FLOAT 0 1 扭矩设定
3 Sref INT 0 1 速度设定
4 Mode BOOL 0 1 模式切换
5 TH FLOAT 0 1 最高扭矩
6 TL FLOAT 0 1 最低扭矩
7 SH FLOAT 0 1 最高速度
8 SL FLOAT 0 1 端口定义

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 Iqd.q FLOAT 0 1 扭矩输出
2 Speed FLOAT 0 1 速度输出
3 State FLOAT 0 1 电机状态
4 Code INT 0 1 错误代码

工作区说明

质量及异常说明

算法说明

15 变量区指令

序号 代码 名称
701 T+T 标签变量相加
702 T-T 标签变量相减
703 T×T 标签变量相乘
704 T÷T 标签变量相除
705 T=T 标签变量比较
706 TRM 字符串修剪
707 VSP 堆叠进站
708 VSF 先进先出
710 LEN 字符串长度
712 CUT 字符串裁剪
720 TSV 变量赋值
721 TOB 输出布尔值
722 TOI 输出整形数
723 TOR 输出浮点数
725 TSB 赋值布尔值
726 TSI 赋值整型值
727 TSR 赋值浮点值
728 TSA 赋值ASCII字符
730 MOV 变量传送
751 OFV 批量对象组包
752 AFV 批量数组组包
753 OSV 单个对象组包
754 ASV 单个数组组包
760 OGV 输出对象值
761 AGV 输出数组值
762 FOV 批量输出对象值
765 OCP 对象值比较
777 TOD 变量通信输出

标签变量相加

名称 标签变量相加 代码 T+T 序号 701

图形

../../_images/701.1.png

功能块描述

(1)T1——被加数的变量
(2)T2——加数的变量
(3)X——结果变量

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 T1 INT 0 1 被加数变量
2 T2 INT 0 1 加数变量
3 X INT 0 1 结果变量

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 Y INT 0 1 输出

正确输出变量号X,错误输出0

工作区说明

质量及异常说明

算法说明

T1= 4,T2=5,X=6,Y=6

标签变量相减

名称 标签变量相减 代码 T-T 序号 702

图形

../../_images/702.1.png

功能块描述

(1)T1——被减数变量
(2)T2——减数变量
(3)X——结果变量

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 T1 INT 0 1 被减数变量
2 T2 INT 0 1 减数变量
3 X INT 0 1 结果变量

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 Y INT 0 1 输出

正确输出变量号X,错误输出0

工作区说明

质量及异常说明

算法说明

T1= 4,T2=5,X=6,Y=6

标签变量相乘

名称 标签变量相乘 代码 T×T 序号 703

图形

../../_images/703.1.png

功能块描述

(1)T1——被乘数变量
(2)T2——乘数变量
(3)X——结果变量

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 T1 INT 0 1 被乘数变量
2 T2 INT 0 1 乘数变量
3 X INT 0 1 结果变量

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 Y INT 0 1 输出

正确输出变量号X,错误输出0

工作区说明

质量及异常说明

算法说明

T1= 4,T2=5,X=6,Y=6

标签变量相除

名称 标签变量相除 代码 T÷T 序号 704

图形

../../_images/704.1.png

功能块描述

(1)T1——被除数变量
(2)T2——除数变量
(3)X——结果变量

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 T1 INT 0 1 被除数变量
2 T2 INT 0 1 除数变量
3 X INT 0 1 结果变量

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 Y INT 0 1 输出

正确输出变量号X,错误输出0

工作区说明

质量及异常说明

算法说明

T1= 4,T2=5,X=6,Y=6

标签变量比较

名称 标签变量比较 代码 T÷T 序号 705

图形

../../_images/705.1.png

功能块描述

可用于比较两个变量间的数据(整型、字符串、数组等)是否一致。
(1)EN——使能
(2)T1——变量1
(3)T2——变量2

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN BOOL 0 1 使能
2 X1 INT 0 1 变量1
3 X2 INT 0 1 变量2

输出说明

正确输出临时地址,错误输出0
输出结果可通过LT功能块显示于变量表。(注:若是数组比较,变量行的类型也需要为数组,且大小与比较数组相同)

工作区说明

质量及异常说明

算法说明

字符串修剪

名称 字符串修剪 代码 TRM 序号 706

图形

../../_images/706.1.png

功能块描述

用于指定模拟量信号的输出参数。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 T INT 0 0 被修剪变量
2 X INT 0 1 结果变量

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y INT 1 输出

正确输出X,错误输出0。

工作区说明

质量及异常说明

算法说明

堆叠进站

名称 堆叠进站 代码 VSP 序号 707

图形

../../_images/707.1.png

功能块描述

(1)执行EN从0变为1时,功能块才能正常运作。
(2)变量号 T需要大于0且需要是整型数组。
(3)可以多个功能块使用同一个队列变量。
(4)堆叠容量等于变量号T的数组大小-2。
(5)进站编号自定义,不能为0。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN Bool 0 1 执行
2 T INT 0 1 队列变量号
3 V INT 0 1 进站编号

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y BOOL 1 输出是否正确
2 N INT 1 输出数量

工作区说明

质量及异常说明

算法说明

先进先出

名称 先进先出 代码 VSF 序号 708

图形

../../_images/708.1.png

功能块描述

执行EN从0变为1时,功能块才能正常运作。
与707配合使用。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN Bool 0 1 执行
2 T INT 0 1 队列变量

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y INT 1 输出最早进入的编号

工作区说明

质量及异常说明

算法说明

字符串长度

名称 字符串长度 代码 LEN 序号 710

图形

../../_images/710.1.png

功能块描述

字符串变量T有输入时,功能块才能正常运作。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 T INT 0 1 字符串变量

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 T INT 1 输出长度

工作区说明

质量及异常说明

算法说明

字符串裁剪

名称 字符串裁剪 代码 CUT 序号 712

图形

../../_images/712.1.png

功能块描述

(1)执行EN为1时,功能块才能正常运作。
(2)开始位数S从1开始。
(3)放置变量、数组下标默认为0。
(4)放置变量为0则输出到临时变量区。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN Bool 1 0 执行
2 T INT 0 1 字符串变量
3 S INT 0 1 开始位数
3 S INT 0 1 截取长度
3 S INT 0 0 放置变量
3 S INT 0 0 数组下标

输出说明

序号 标记名 数据类型 可视缺省值 描述
1 Y INT 1 输出参数

工作区说明

质量及异常说明

算法说明

原点搜索

名称 变量赋值 代码 TSV 序号 720

图形

../../_images/720.1.png

功能块描述

注:变量不为数组时I(数组下标)为0
(1)使能EN为1时,功能块才执行。
(2)X——目标变量
(3)V——设置值
(4)I——数组下标

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN BOOL 0 1 使能
2 X INT 0 1 目标变量
3 V FLOAT 0 1 设置值
4 I INT 0 1 数组下标

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 Y INT 0 0 输出变量

正确输出变量X,错误输出0

工作区说明

质量及异常说明

算法说明

输出布尔值

名称 输出布尔值 代码 TOB 序号 721

图形

../../_images/721.1.png

功能块描述

(1)使能EN为1,且变量输入大于0,功能块才执行。
(2)数组下标I默认为0,从0开始。
(3)变量为数组时数组下标输入需要的值。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN Bool 0 1 使能
2 T INT 0 1 变量输入
3 I INT 0 1 数组下标

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 Y BOOL 0 1 输出模拟量参数

正确输出变量数据的1/0的布尔值,错误输出0。

工作区说明

质量及异常说明

算法说明

输出整形数

名称 输出整形数 代码 TOI 序号 722

图形

../../_images/722.1.png

功能块描述

(1)使能EN为1,且变量输入大于0,功能块才执行。
(2)数组下标I默认为0,从0开始。
(3)变量为数组时数组下标输入需要的值。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN Bool 0 1 使能
2 T INT 0 1 变量输入
3 I INT 0 1 数组下标

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 Y INT 0 1 输出模拟量参数

正确输出变量数据的整型值,错误输出0。

工作区说明

质量及异常说明

算法说明

输出浮点数

名称 输出浮点数 代码 TOR 序号 723

图形

../../_images/723.1.png

功能块描述

(1)使能EN为1,且变量输入大于0,功能块才执行。
(2)数组下标I默认为0,从0开始。
(3)变量为数组时数组下标输入需要的值。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN Bool 0 1 使能
2 T INT 0 1 变量输入
3 I INT 0 1 数组下标

正确输出变量数据的浮点型值,错误输出0。

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 Y FLOAT 0 1 输出模拟量参数

工作区说明

质量及异常说明

算法说明

赋值布尔值

名称 赋值布尔值 代码 TSB 序号 725

图形

../../_images/725.1.png

功能块描述

可以写入布尔类型的数据值。
使能为1,功能块才执行。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN BOOL 0 1 使能
2 X BOOL 0 1 布尔值

输出说明

正确输出临时地址,错误输出0。

工作区说明

质量及异常说明

算法说明

赋值整型值

名称 赋值整型值 代码 TSI 序号 726

图形

../../_images/726.1.png

功能块描述

可以写入整数型的数据值。
使能为1,功能块才执行。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN BOOL 0 1 使能
2 X INT 0 1 整数值

输出说明

正确输出临时地址,错误输出0。

工作区说明

质量及异常说明

算法说明

赋值浮点值

名称 赋值浮点值 代码 TSR 序号 727

图形

../../_images/727.1.png

功能块描述

可以写入浮点型的数据值。
使能为1,功能块才执行。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN Bool 0 0 使能
2 X FLOAT 0 1 浮点数值

输出说明

正确输出临时地址,错误输出0。

工作区说明

质量及异常说明

算法说明

赋值ASCII字符

名称 赋值ASCII字符 代码 TSA 序号 728

图形

../../_images/728.1.png

功能块描述

使能为1,功能块才执行。
可以对照ASCLL码对照表写入ASCLL字符的数据值。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN BOOL 0 1 使能
2 X INT 0 1 ASCLL值

输出说明

正确输出临时地址,错误输出0。

工作区说明

质量及异常说明

算法说明

变量传送

名称 变量传送 代码 MOV 序号 730

图形

../../_images/730.1.png

功能块描述

用于执行原点搜索和返回。

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN BOOL 0 1 使能
2 S INT 0 1 原地变量
3 O INT 0 1 原地起始
4 D INT 0 1 目的变量
5 I INT 0 1 目的起始
6 L INT 0 1 长度

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 Y INT 0 1 输出

工作区说明

质量及异常说明

算法说明

批量数组组包

名称 批量数组组包 代码 AFV< /td> 序号 752

图形

../../_images/752.1.png

功能块描述

可实现单个组包和批量组包。(注:若数据没有超过10K的临时变量,则默认对象变量为0)
(1)使能EN为1时,功能块才能正常运作。
(2)T——对象变量
(3)V——Value变量

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN BOOL 0 0 使能
2 T INT 0 1 对象变量
3 V INT 0 1 Value变量

输出说明

正确输出临时变量地址,错误输出0。

工作区说明

质量及异常说明

算法说明

单个对象组包

名称 单个对象组包 代码 OSV 序号 753

图形

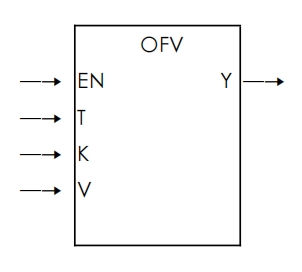

../../_images/753.1.png

功能块描述

可实现单个组包。(注:若数据没有超过10K的临时变量,则默认对象变量为0)
(1)使能EN为1时,功能块才能正常运作。
(2)T——对象变量
(3)K——Key变量
(4)V——Value变量

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN BOOL 0 1 使能
2 T INT 0 1 对象变量
3 K INT 0 1 Key变量
4 V INT 0 1 Value变量

输出说明

正确输出临时变量地址,错误输出0。

工作区说明

质量及异常说明

算法说明

单个数组组包

名称 单个数组组包 代码 ASV 序号 754

图形

../../_images/754.1.png

功能块描述

可实现单个组包和批量组包。(注:若数据没有超过10K的临时变量,则默认对象变量为0)
(1)使能EN为1时,功能块才能正常运作。
(2)T——对象变量
(3)V——Value变量
(4)I——数组下标

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN BOOL 0 1 使能
2 T INT 0 1 对象变量
3 V INT 0 1 Value变量
4 I INT 0 1 数组下标

输出说明

正确输出临时变量地址,错误输出0。

工作区说明

质量及异常说明

算法说明

输出对象值

名称 输出对象值 代码 OGV 序号 760

图形

../../_images/760.1.png

功能块描述

(1)使能EN为1时,功能块才能正常运作。
(2)T——对象变量
(3)K——Key变量
(4)X——结果变量
(注:若数据没有超过10K的临时变量,则默认结果变量为0)

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN BOOL 0 1 使能
2 T INT 0 1 对象变量
3 K INT 0 1 Key变量
4 X INT 0 1 结果变量

输出说明

正确输出临时变量地址,错误输出0。

工作区说明

质量及异常说明

算法说明

输出数组值

名称 输出数组值 代码 AGV 序号 761

图形

../../_images/761.1.png

功能块描述

(1)使能EN为1时,功能块才能正常运作。
(2)T——数组变量
(3)1——数组下标
(4)X——结果变量
(注:若数据没有超过10K的临时变量,则默认结果变量为0)

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN BOOL 0 0 使能
2 T INT 0 1 数组变量
3 I INT 0 1 数组下标
4 X INT 0 1 结果变量

输出说明

正确输出临时变量地址/结果变量X,错误输出0。

工作区说明

质量及异常说明

算法说明

EN = 1,T=10,I=11,X=12,Y=12

批量输出对象值

名称 批量输出对象值 代码 FOV 序号 762

图形

../../_images/762.1.png

功能块描述

(1)使能EN为1时,功能块才能正常运作。
(2)T——对象变量
(3)K——Key变量
(4)X——结果变量

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN BOOL 0 1 使能
2 T INT 0 1 对象变量
3 K INT 0 1 Key 数组变量
4 X BOOL 0 1 结果变量

输出说明

正确输出1,错误输出0。

工作区说明

质量及异常说明

算法说明

EN = 1,T=10,K=11,X=12,Y=12

对象值比较

名称 对象值比较 代码 TOD 序号 765

图形

../../_images/765.1.png

功能块描述

(1)使能EN为1时,功能块才能正常运作。
(2)T——对象变量
(3)K——Key变量
(4)V——对比数组变量

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN BOOL 0 1 使能
2 T INT 0 1 对象变量
3 D INT 0 1 功能选择
4 R BOOL 0 0 对比数组变量

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 Y INT 0 1 结果数组变量
2 I INT 0 1 匹配序号

工作区说明

质量及异常说明

算法说明

变量通信输出

名称 变量通信输出 代码 TOD 序号 777

图形

../../_images/777.1.png

功能块描述

(1)使能EN为1时,功能块才能正常运作。
(2)T——发送变量
(3)D——驱动变量
(4)R——复位

输入说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 EN BOOL 0 1 使能
2 T INT 0 1 发送变量
3 D INT 0 1 驱动变量
4 R BOOL 0 0 复位

输出说明

序号 标记名 数据类型 缺省值 可视缺省值 描述
1 Y BOOL 0 1 完成
2 N BOOL 0 1 错误

工作区说明

质量及异常说明

算法说明
