DT-BOX-20_21硬件介绍

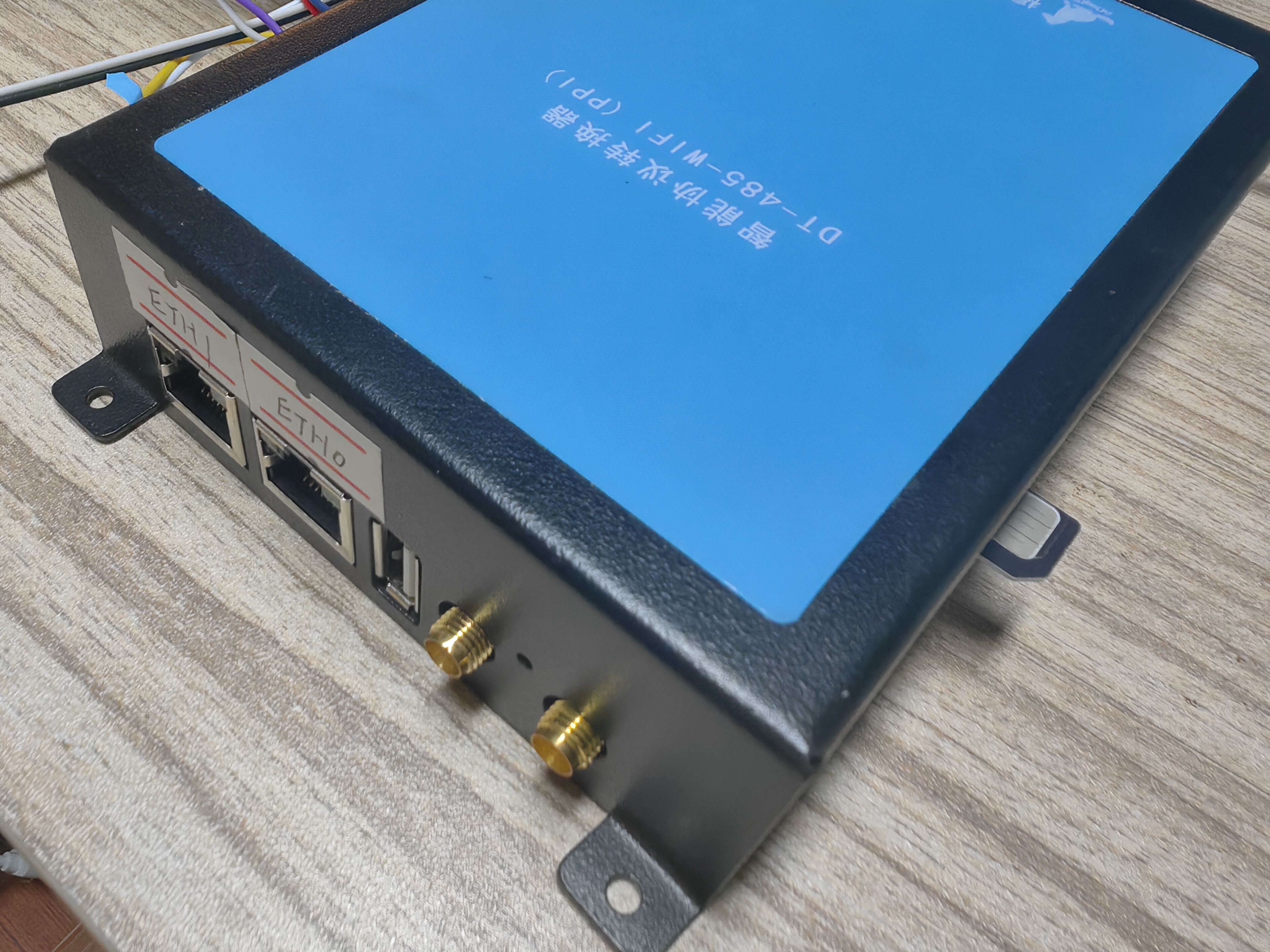

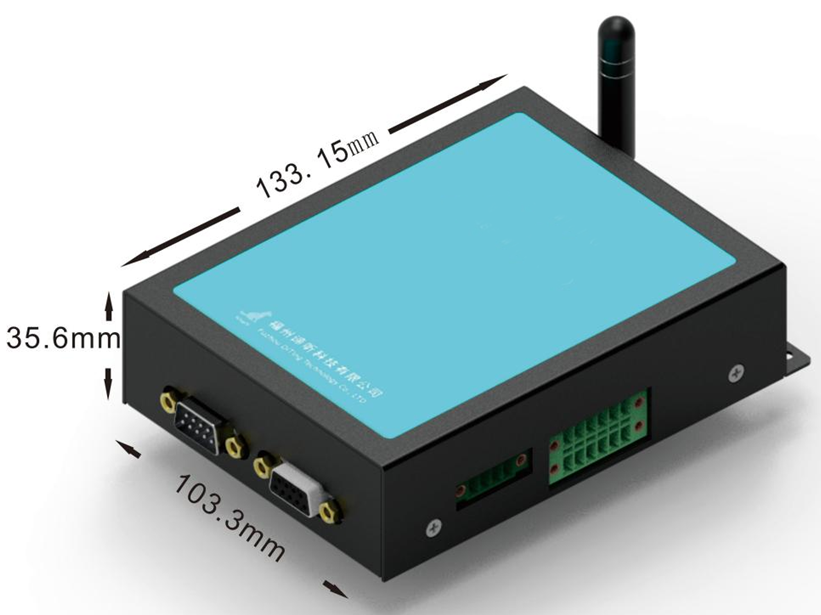

外观
基本参数
规格书
型号
| DT-Box-4G/20
| DT-Box-WIFI/21
| |
| 性能规格 |
| CPU |
ARM9 |
| 内存 |
256MB FLASH + 64MB DDR |
| WIFI/Lora(可选) |
可选配置 |
| USB Host |
USB2.0 x1 Type A (USB) |
| 串口接口 |
RS485 x 4 |
| 串口隔离 |
不支持 |
| 网络 |
2个10/100M自适应，双网口 |
| CAN |
1个可选配置 |
| DI输入 |
24V开关量信号 x1 |
| 4G |
全网通 |
N/A |
| RST |
复位功能 |
| AUT1 |
4G/Wifi天线 (3m吸盘天线) |
| AUT2 |
备用(Lora天线) |
| 电气规格 |
| 供电电源 |
DC24V/AC24V |
| 输入范围 |
12~36V DC/AC |
| 电源隔离 |
支持 |
| 结构特性 |
| 外壳颜色 |
黑色 |
| 外壳材料 |
钣金 |
| 外形尺寸 |
132 x 100 x 34 mm |
| 安装方式 |
螺钉固定 |
| 重量 |
约507g |
约522g |
| 环境规格 |
| 工作温度 |
0~50℃ |
| 工作湿度 |
10~90%RH(无冷凝) |
| 存储温度 |
-20～60℃ |
| 存储湿度 |
10~90%RH(无冷凝) |
| 冷却方式 |
自然风冷 |
| 操作系统 |
| 操作系统 |
Linux 3.10.108 |

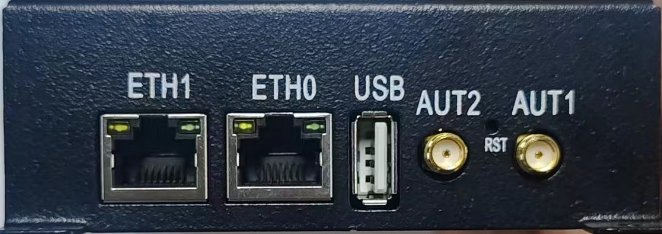

上方接口
| 接口
| 系统设备名
| 功能描述
|
| ETH1 |
eth1 |
网卡 |
| ETH0 |
eth0 |
网卡 |
| USB |
|
U盘更新 |
| AUT2 |
|
备用天线 |
| AUT1 |
|
4G天线 |
下方接口
| COM1 引脚定义
|
| 引脚号
| 系统设备名
| 功能描述
|
| 1 |
/dev/com1 |
RS485 - B |
| 2 |
/dev/com2 |
RS485 - B |
| 3 |
/dev/com3 |
RS485 - B |
| 4 |
CAN1 |
CAN_GND |
| 5 |
CAN1 |
CAN_L |
| 6 |
/dev/com1 |
RS485 - A |
| 7 |
/dev/com2 |
RS485 - A |
| 8 |
/dev/com3 |
RS485 - A |
| 9 |
CAN1 |
CAN_H |
| COM2 引脚定义
|
| 引脚号
| 系统设备名
| 功能描述
|
| 1 |
debug |
TTL-GND |
| 2 |
debug |
TTL-RX |
| 3 |
debug |
USB-ID |
| 4 |
/dev/com4 |
RS485 - B |
| 5 |
/dev/com5 |
RS485 - B |
| 6 |
debug |
TTL-TX |
| 7 |
debug |
PA1 |
| 8 |
/dev/com4 |
RS485 - A |
| 9 |
/dev/com5 |
RS485 - A |

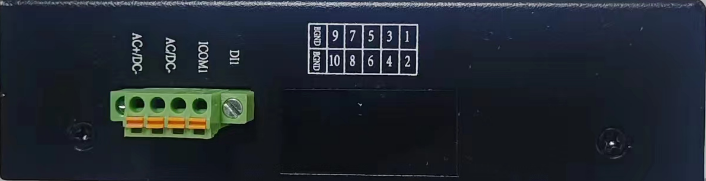

右方接口
端子
电压范围
| 功能描述
| | |
| AC+/DC |
12~36V |
DC/AC |
| AC+/DC |
12~36V |
DC/AC |
| ICOM1 |
12~24V |
DC有源输入NPN/PNP |
| DI1 |
12~24V |
DC有源输入NPN/PNP |
插卡方式
