DT-BOX-26硬件介绍
1、DT-BOX-26智能网关介绍
1.1 DT-BOX-26智能网关简介
DT-BOX-02智能网关有1个RS485接口。这四个接口全部采用完全独立隔离电源设计，可以有效减少复杂电磁干扰环境下，解决对 RS485总线的串扰问题，从而提高整个系统通讯的可靠性。
DT-BOX-02智能网关内部集成可靠的工业 4G 模块或 WiFi 模块，配合高效稳定的电源供应方案，为无线模块长期挂网运行提供有效保障。同时机器内部也集成了完善的异常恢复处理电路，可以有效解决用户在无人值守应用中需要实现的故障自恢复功能。
DT-BOX-02智能网关，CPU采用成熟的高性能 ARM926E1 64 位处理器。PCB 设计充分考虑了电磁兼容性，为保证产品能达到工业设备要求的稳定性，整板设计采用全工业布线，充分保证高速信号的完整性和抗干扰性能。高品质的 PCB 板材，使其具备优越的稳定性。批量全自动化机器贴片生产，有效的保证了批量产品质量的一致性。
DT-BOX-02智能网关电源输入设计采用业内领先的超宽降压 DC/DC方案，为用户提供 DC9~48V 超宽压电源输入并支持交流供电。采用的同步整流降压技术能保持高效率并有效减少发热，整机运行温度的下降，能进一步提升长期不断电运行的可靠性和寿命，同时为全球节能环保，减少碳排放做出应有努力。电源输入电路采用独有的专用电路设计，能抵抗 GB/T 17626.5-2008 标准中最高等级4级(4KV)8/20uS 的雷击测试。多重电源防护，抗静电、过流、防反接等保护能有效保证野外等恶劣环境下的可靠运行。
图1-1 网关外观图
集成1个100M/10M高速自适应网卡，网卡采用双级防雷防静电保护，能抵抗2KV雷击。1路RS485电路采用全独立电气隔离设计，RS48电路采用三级防雷防静电保护，支持GB/T17626.5-2008标准中10/700uS测试的最高等级4KV防护。
集成先进的高安全性专用加密芯片，为用户的应用程序提供高安全性的加密绑定保护，保障用户的开发成果能得到可靠防盗保护。每一个机器都有唯一不可篡改ID号，配合用户的应用程序进行多重加密绑定后，应用程序几乎不可能被盗。
整机按照CE、FCC、ROHS三项认证标准设计，可以确保通过认证标准，稳定的硬件设计能够保证系统长时间正常运行不宕机。支持纯硬件定时看门狗，适合无人值守7X24小时运行的应用场景。
DT-BOX-02智能网关支持运行Linux系统，Linux内核系统版本为5.10。配置了ADogOS图形化编程引擎，集成了物联网的采集collect软件，可以通过配置的方式实现和各类设备的数据交互。
2.2 DT-BOX-26智能网关参数
2.3 DT-BOX-26智能网关型号配置说明
DT-BOX-02智能网关共提供如下2个型号，型号对应配置模块说明如下：
DT-BOX-4G/26 配Cat1无线模块
DT-BOX-WiFi/26 配 WiFi 无线模块
2、DT-BOX-26 智能网关接口说明
2.1 DT-BOX-26智能网关接口布局图
图2-1 DT-BOX-26 接线图
2.2 DT-BOX-26智能网关接口详细说明
本节将详细介绍DT-BOX-26智能网关对外接口的定义与使用注意事项。
2.2.1 电源接口
DT-BOX-26无线智能网关电源接口为3PIN 5.08mm欧式端子(如图2中标号1)。
电源输入支持（直流）DC 9V～48V、（交流） AC 12V～30V 宽压输入，支持过流、抗雷保护，支持反接保护。
电源防护
GB/T 17626.5-2008标准4级(4KV)8/20uS雷击测试
防反接保护
过压保护
抗脉冲群保护
抗静电：
±15kV Human Body Model
±15kV IEC61000-4-2 Air Discharge
关于 Earth(安全地线)使用说明，为获得更好的防雷、防静电、抗干扰的性能，在条件允许的情况下 Earth 一定要可靠与大地进行连接。对于使用 DC 头进行供电的用户，可以通过金属外壳固定螺丝与大地进行可靠连接。Earth 如果不能可靠接地，抗干扰和防雷性能会受到影响。如有一些机房连接外部地线是悬空的，地线上带有强干扰信号或者高压时，可能会通过接地线串入机器内部影响机器正常工作（严重时可能会烧坏机器），此时如果现场实在没有可靠外部地线连接时，可以断开与本机连接的地线，让本机地线和外壳与外部地线绝缘。在没有可靠对外地线可用时，采用本机地线和外部地线绝缘，反而还会更安全，能有效减少故障的发生。
（注：现场施工请用户一定注意地线连接问题）。
2.2.2 Console UART(调试接口)
DT-BOX-02智能网关为方便用户调试，内部集成一套USB 转串口电路与 CPU 调试串口连接，对外为 Type-C 接口（如图2-1中标号 2），用户用一根标准 Type-C 数据线把嵌入式计算机的 Console UART 与电脑 USB 口连接，通过安装 USB 转串口驱动后，即可方便的进行应用调试。
2.2.3 RESET 按键
RESET 按键（如图2-1中标号 3）用于临时恢复默认 IP 地址，当用户不知道当前嵌入式计算机的 IP 地址时，在启动进入系统后，长按 FUN 按键 3 秒后，此时系统 eth0 的 IP 会临时改成 192.168.1.168,eth1 的 IP 会临时改成 192.168.0.168。
2.2.4 USB HOST 接口
DT-BOX-02智能网关对外支持 1 个 USB HOST（如图2-1中标号 4），接口类型为立式 USB A 型标准 USB 座。
对外 USB HOST 接口，对外能提供 5V 500mA 输出电流。内置输出过载保护电路，当负载过载时，会保护性关断。只有当过载或者短路解除，再次上电才会恢复对外供电。
用户可以通过该 USB 口进行 USB 外设的扩展(USB HOST支持自动更新文件系统)。为保证 USB HOST 端口上外设出现异常时，可以自行恢复， USB HOST 端口的电源可进行编程控制开启与关闭。
对外提供5V 500mA电流输出能力
支持输出过载保护功能
对外输出电源支持可编程开关控制
±6kV Human Body Model
±8kV IEC61000-4-2 Air Discharge
2.2.5 以太网接口 1
100M/10M 自适应以太网卡（如图 2-1 中标号 6），支持 AUTO MDI/MDIX，网卡采用双级防护，防护等级如下:
支持GB/T 17626.5-2008标准中10/700uS测试的3级2KV防护
±15kV Human Body Model
±15kV IEC61000-4-2 Air Discharge
2.2.6 TF 卡接口
DT-BOX-02智能网关对外支持 1 个 TF 卡接口（如图 2-1 中标号 7），TF 卡座为自弹式设计， 用户可以通过该卡座进行外置存储扩展(TF 卡槽支持自动更新文件系统)。
2.2.7 SIM 卡插口

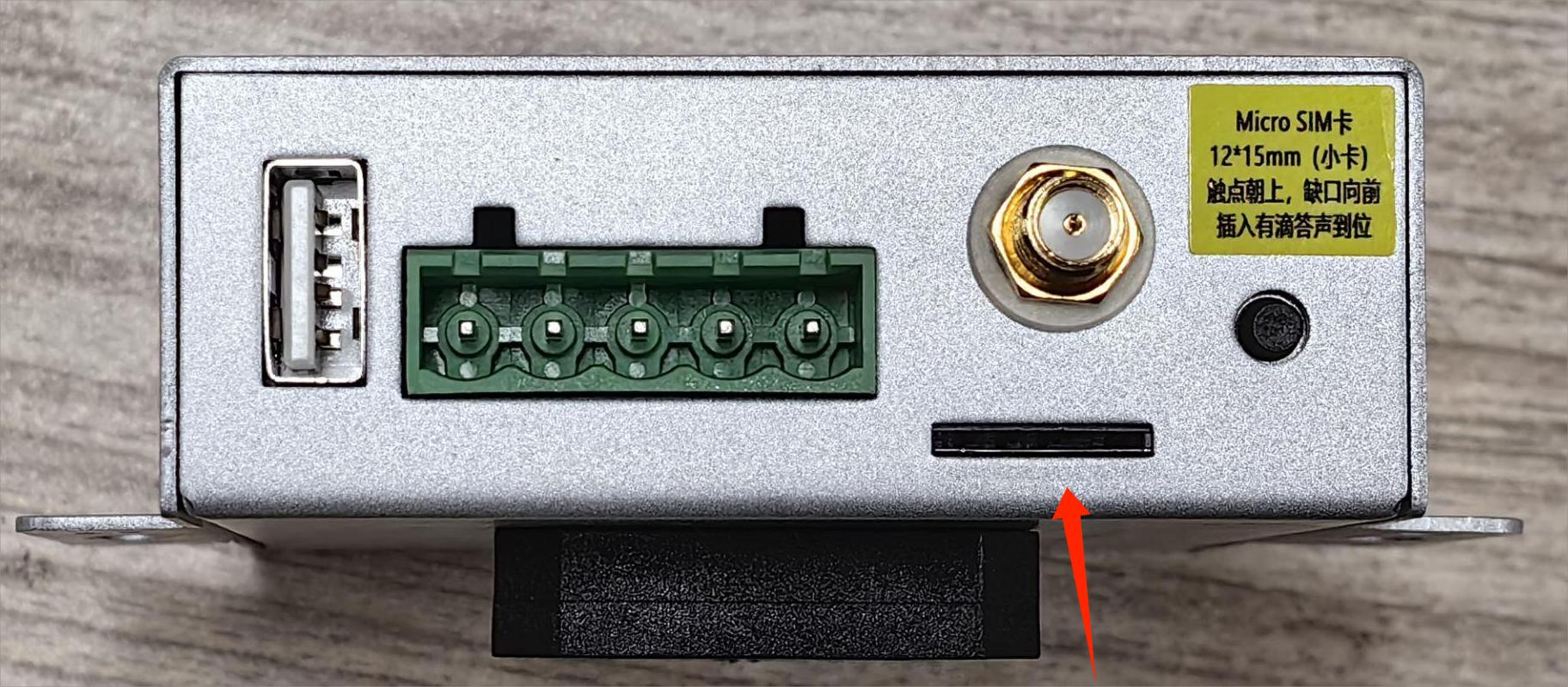

DT-BOX-02智能网关集成一个自弹式工业 SIM 卡槽，方便用户插入 SIM 卡 接入不同运营商实现无线上网（如图 2-1 中标号 8）。支持 SIM 卡类型为：Micro SIM 卡 12*15mm （小卡）。SIM 卡插入方法：Micro SIM 卡触点面朝上，SIM 卡缺口向前，用指甲压入卡片，压入卡片听到滴答声说明卡片已经插入到位，此时放手即可。SIM 卡弹出方法：用指甲轻轻 将 SIM 卡往内压，听到滴答声松手，此时卡座会自动将 SIM 卡弹出，Micro SIM 卡插入方法可以参考示意图图 3 。（注意：SIM 卡插拔操作需要断电操作，不支持带电插拔 SIM 卡）
（温馨提醒：SIM 卡触点表面如果有脏污，要先用橡皮擦擦干净后再插入卡槽。长期未使用 的 SIM 卡触点表面会形成氧化膜，用户可以通过插入后弹出一次 SIM 卡，然后再插入，通过两次触点间摩擦，能消除一部分表面氧化，改善接触效果）
2.2.8 天线 SMA 接口
DT-BOX-02智能网关对外提供一个标准SMA母头接口（如图2-1中标号9），用于连接外置天线或者射频馈线。用户连接天线SMA公头时，要适当扭紧，以减少射频损耗。
2.2.9 RS485 接口/RS232
DT-BOX-02智能网关对外总共有1个串口为 COM1对外1个RS485接口全部采用完全独立隔离电源设计。每一个对外RS485接口都和其它RS485接口完全电气隔离，并且RS485 接口全部采用多级防雷防静电设计，非常适合对稳定性要求苛刻的工业与电力系统应用。
接口采用标准 5PIN 5.08mm 间距连接器，脚位定义如下表：
±15kV Human Body Model ±15kV IEC61000-4-2 Air Discharge |
||||
±15kV Human Body Model ±15kV IEC61000-4-2 Air Discharge |
||||
CPU 对外总共为1个串口，COM1上分别引出的 RS485与RS232接口为复用关系，同一个 COM1端口上，如果RS485端口上挂接了外设，就不能在复用的RS232端口上挂接其它外设。相反，如果RS232上挂接了外设，RS485端口上就不能再接其它外设，请用户接线注意。
2.2.10 指示灯
DT-BOX-02智能网关共有6个指示灯（如图2-1中标号14、15、16、17），具体定义说明如下：
POW—-电源指示灯， 用于指示电源供电是否正常
SYS1—–系统可编程指示灯 1 ，用于系统状态指示或者用户自定义功能指示
SYS2—–系统可编程指示灯 2，用户可编程自定义功能指示
WAN—–无线 4G/WiFi 模块工作状态指示
TX1—–COM1 发送指示，用于指示 COM1 发送数据
RX1—–COM1 接收指示，用于指示 COM1 接收数据
SYS1、SYS2（对应ADogOS地址为DO1、DO2）可编程指示灯。例如：
图2-3 1s亮1s灭的示例
4G 模块 WAN 指示灯状态说明
2.2.11 蜂鸣器
DT-BOX-02智能网关内置一个有源蜂鸣器，可以提供给用户进行个性化提示音编程，ADogOS配置为DO3，当DO3=1时蜂鸣器响起。
图2-4 液位超过50蜂鸣器报警的示例
2.2.12 RTC后备电池
DT-BOX-02 无线智能网关内部集成一个独立的高精度硬件实时时钟，可以给系统提供精确计时。为保证机器断电后，实时时钟可以正常计时。板载一颗 CR2032 的纽扣电池，机器断电后，该电池可以保证 RTC 时钟运行时间达 3 年以上。但在恶劣条件下(如高温、高湿、高粉尘、低温)，该值需要用户重新进行评估。非操作期间 RTC 电流为≤5uA。内部纽扣电池为可更换式设计，用户如发现 RTC 电池电量偏低，可以自行更换电池，电池规格为 CR2032 3V 纽扣电池。
2.2.13 加密芯片
DT-BOX-02 无线智能网关集成先进的高安全性专用加密芯片，为用户的应用程序提供专业的加密绑定保护，使用户的开发成果能得到可靠防盗保护。每一个机器都有唯一不可篡改 ID 号，配合用户的应用程序进行多重加密绑定后，应用程序几乎不可能被盗。有此需求时，请我我公司沟通。
2.2.14 4G/WiFi 无线模块
DT-BOX-02智能网关可以集成 Cat1/WiFi 模块，内核已经集成 4G 模块驱动并提供完善的拨号程序与异常监控处理程序，方便用户能轻松使用 4G 无线模块实现稳定上网。
移远 EC600 Cat1 4G 模块支持频段与关键特性：
| 4G支持的频段： | |
|---|---|
| 4G关键特性： | |
LTE-TDD 频段：Class 3 (23 dBm ±2 dB) |
|
HTTP/PING/CMUX/HTTPS/ FTPS/SSL/FILE/MQTT/MMS/SMTP/SMTPS 协议 | |
（2）表示当模块工作在此温度范围时，模块仍能保持正常工作状态， 具备语音、短信、数据传输、紧急呼叫等功能；不会出现不可恢复的故障；射频频谱、 网络基本不受影响。仅个别指标如输出功率等参数的值可能会超出3GPP 标准的范围。 当温度返回至正常工作温度范围时，模块的各项指标仍符合3GPP 标准。 |
|
WiFi 模块支持频制式/频段：
| WiFi(RTL8811CU)无线模块支持制式/频段： | |
|---|---|
3、DT-BOX-26 智能网关外壳
3.1 DT-BOX-26 外壳介绍
DT-BOX-02 智能网关外壳选用 1.0mm 优质镀锌钢板并采用高精度专用金属模具冲压成型，外观成型精美，同时具有良好的机械强度与电磁屏蔽性能，髙品质外壳提供极佳的抗腐蚀性和恶劣环境下的耐受性，为内部精密电路的运行提供优良保护。用户可以采用挂耳与加装导轨卡扣两种安装方式。表面工艺采用两次喷涂防护处理，再加上本体材质采用镀锌防锈钢板，外壳钢板表面有三层有效防护。可以为产品提供极好的防锈防腐蚀保护，能满足用户更为恶劣应用环境，同时具有更优秀的外观和金属质感。 外壳设计充分考虑了接地和抗干扰性能，在可靠接地的情况下，可以获得非常好的屏蔽抗干扰效果。同时能抵御粉尘，烟雾等恶劣环境的侵蚀，为内部精密电路提供有效保护。
3.2 DT-BOX-26 外形尺寸&挂耳安装孔位图

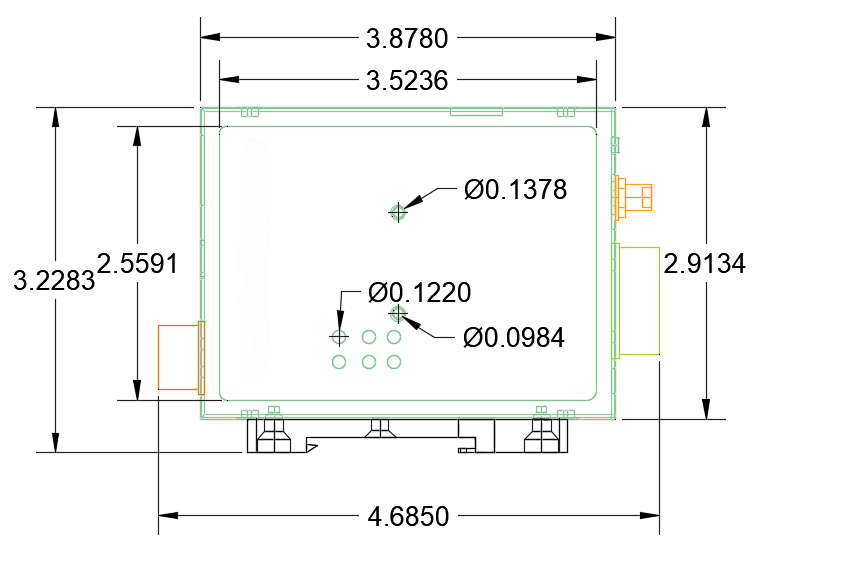

图4-1 DT-BOX-26 外形尺寸&挂耳安装孔位图（俯视图）

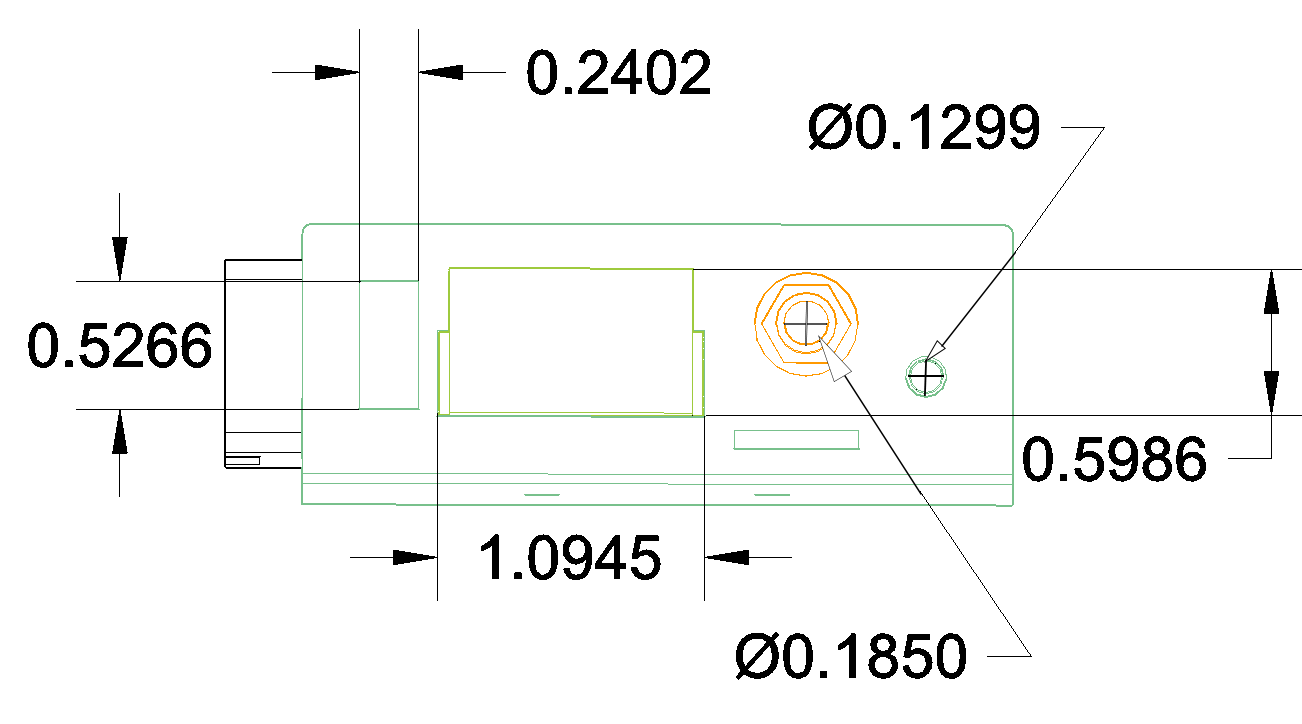

图4-2 DT-BOX-26 外形尺寸&挂耳安装孔位图（左视图）

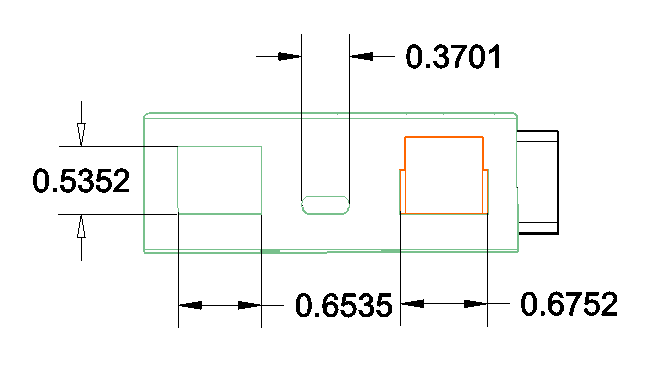

图4-3 DT-BOX-26 外形尺寸&挂耳安装孔位图（右视图）
标注尺寸单位：cm
3.3 DT-BOX-02 导轨卡扣（选配件）
标准 35mm 导轨卡扣适合安装在标准 35mm 导轨上，高强度尼龙材质，一次压铸成型,具有良好的机械稳定性,能够支撑重达十公斤的设备,高性能尼龙材质具有良好的耐气候特征，可以在‐40~85℃的温度范围内稳定使用。独特的结构设计使用户拆装非常方便，同时又有良好的牢固度。提供卧装和立装两种导轨卡扣安装方式，用户可以根据现场实际安装需求选择。 (注:导轨卡扣为可选配件,默认不作为标配)
4.3.1 立装导轨卡扣
(注:立装导轨卡扣为可选配件,默认不作为标配)
