DT-BOX-68硬件介绍

1、DT-BOX-68智能网关介绍

1.1 DT-BOX-68智能网关简介

DT-BOX-68智能网关主板主控采用的是四核处理器，其主频高达 2.0GHz，集成了 Mali-G52 图形处理器拥有丰富的外设接口，及扩充接口，可以灵活满足工控客户的各种需求。

1.2 DT-BOX-68智能网关参数

型号	DT-Box-68
硬件参数
CPU	四核 64 位 Cortex-A55 处理器，主频最高 2.0GHz
GPU	ARM G52 2EE，支持 OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1
NPU	1T(INT8)算力
内存	4GB LPDDR4X
存储	64GB（最高支持 256GB）
多媒体	支持 4K 60fps H.265/H.264/VP9 视频解码 1080P 视频编码 支持 1080P 60fps H.265/H.264 视频编码
RTC 实时时钟	支持
硬件看门狗	支持
网口	2 个 10/100/1000M 自适应 RJ45 接口
RS485接口	隔离式 RS485 接口 4 个，隔离耐压高达 1500Vrms 波特率最高支持 115200bps 总线静电防护能力高达±15kV(接触放电)
CAN 接口	隔离式 CAN 接口 2 个,隔离耐压高达 1500Vrms 总线静电防护能力高达 ±15kV(接触放电) 波特率最高支持 1Mb/s
无线网络	WIFI6,支持 2.4G/5G 双频
扩展存储	支持主流厂家 MiniPCIE 接口的 mSATA 硬盘
USB HOST接口	1 个 USB2.0 HOST 1 个 USB3.0 HOST
DI	6 路无源型，均带光电隔离
DO	4 路输出，光耦隔离，用户侧需接外部上拉
指示灯	6 路 DI 输入指示 1 路系统指示，3 路可编程
调试接口	TYPEC 接口，调试用
按键	1 路可编程
摄像头接口（预留）	FPC_1X15 插座（间距 0.5MM）
GPIO（预留）	4 个，集成在 FPC_1X20 插座（间距 0.5MM）
串口（预留）	2 路，集成在 FPC_1X20 插座（间距 0.5MM）
SPI（预留）	1 路，集成在 FPC_1X20 插座（间距 0.5MM）
USB 2.0（预留）	1 路，集成在 FPC_1X20 插座（间距 0.5MM）
电气规格
输入范围	直流DC 9~24V
结构特性
外壳颜色	黑色
外壳材料	铁
安装方式	标准导轨安装(35mm)
外形尺寸	147.58mm×108.26mm×32mm(L×W×H)
重量	约404g
环境参数
工作温度	0～60℃
储运温度	-40～60℃
工作相对湿度	5%-95%无凝露
操作系统
操作系统	Linux ,buildroot

2、DT-BOX-68 智能网关接口说明

2.1 DT-BOX-68智能网关接口布局图

3、DT-BOX-68 智能网关外壳

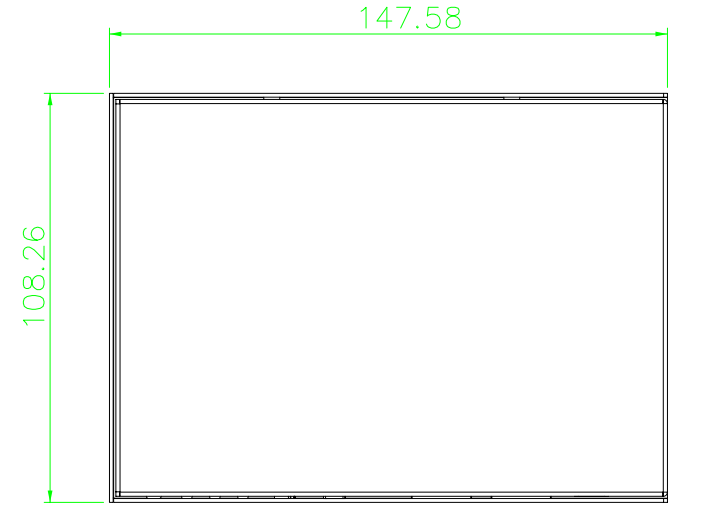

3.1 DT-BOX-68 外形尺寸

标注尺寸单位：mm

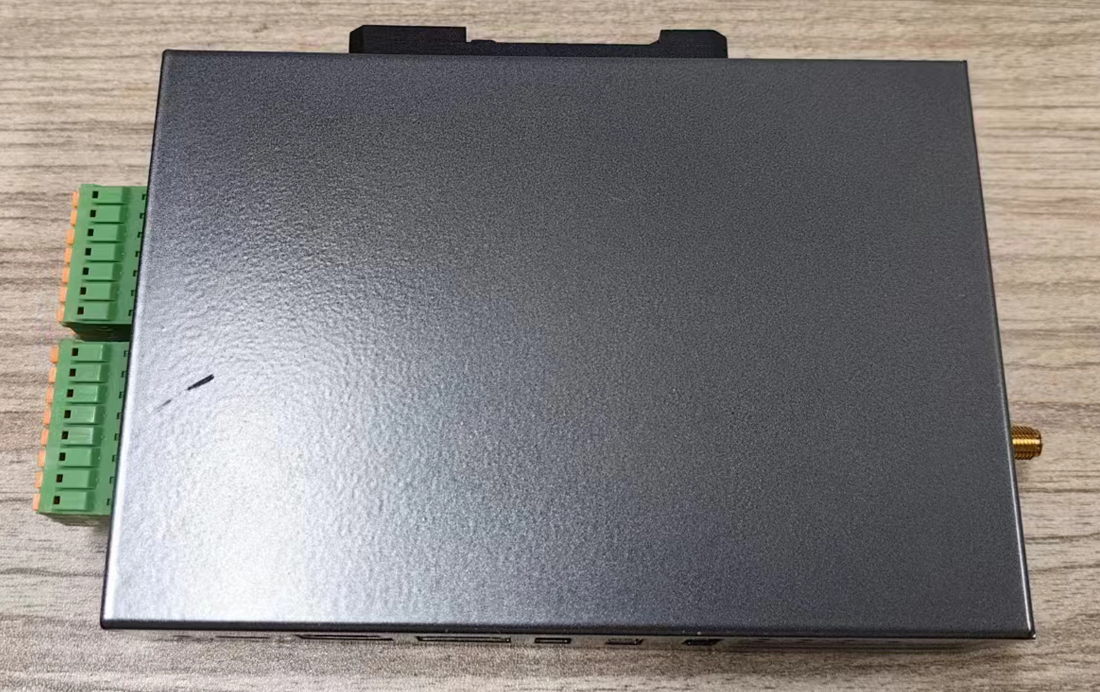

3.2 DT-BOX-68 导轨卡扣（选配件）

标准 35mm 导轨卡扣适合安装在标准 35mm 导轨上，高强度尼龙材质，一次压铸成型,具有良好的机械稳定性,能够支撑重达十公斤的设备,高性能尼龙材质具有良好的耐气候特征，可以在‐40~85℃的温度范围内稳定使用。独特的结构设计使用户拆装非常方便，同时又有良好的牢固度。提供卧装和立装两种导轨卡扣安装方式，用户可以根据现场实际安装需求选择。

(注:导轨卡扣为可选配件,默认不作为标配)
