DT-BOX-90硬件介绍
1、DT-BOX-90智能网关介绍

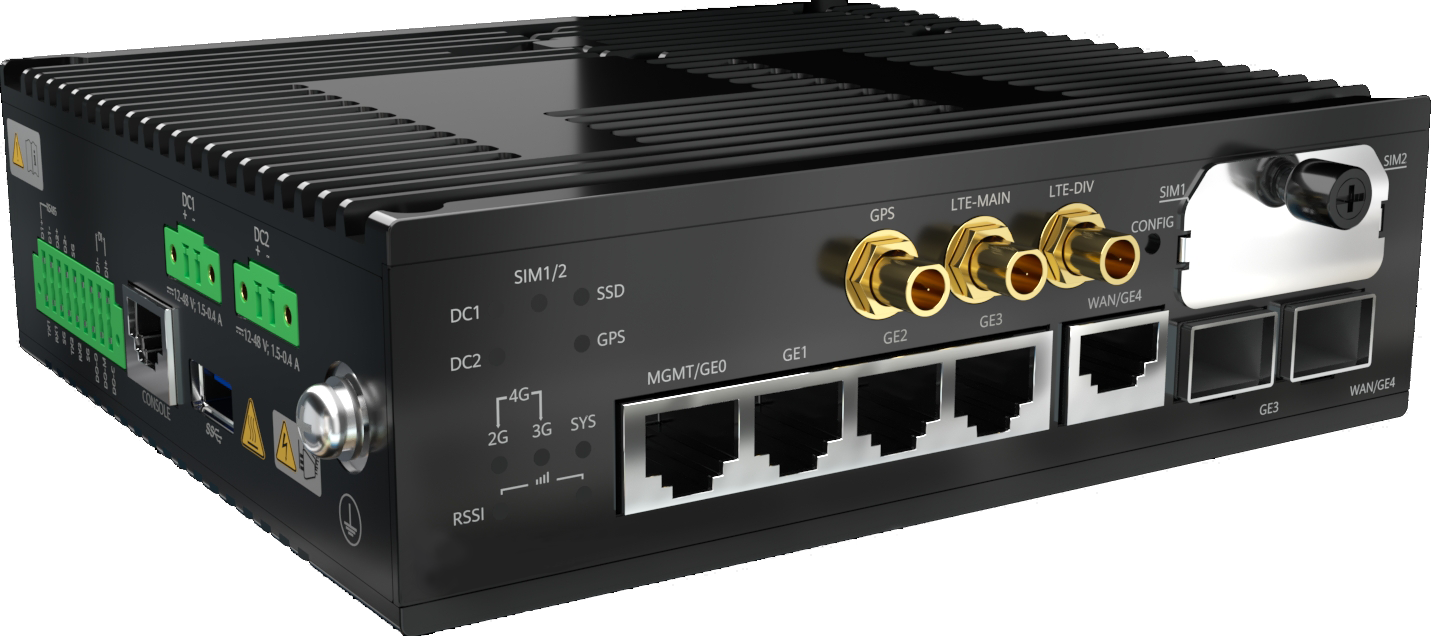

1.1 DT-BOX-90智能网关简介
DT-BOX-90智能网关专为边缘计算与IoT规模组网设计的边缘计算物联网关，满足恶劣的温度，湿度和电磁干扰环境下的网络通信需求。
1.2 DT-BOX-90智能网关参数
| DT-Box-90
| |
|---|---|
| 硬件参数 | |
1 路 DO（工业端子，支持常开和常闭） |
|
TDD LTE：Band 38/39/40/41 |
|
长按：按住按钮 5s 及以上，设备复位重启，并恢复出厂配置 短按：按住按钮 5s 以内 ，设备复位 |
|
| 电气规格 | |
| 结构特性 | |
| 环境参数 | |
| 物联网参数 | |
支持安装、卸载、启动、停止 APP 支持 APP 增量升级 |
|
支持调整容器存储和内存资源 支持部署多容器，容器之间提供消息总线 |
|
支持容器和 APP 签名校验 |
|
EN 61000-6-5（2009+2013） |
|
CPU Defend，黑白名单，包过滤防火墙，密钥组件管理， 硬件随机数，分区双备份，硬盘数据加密 |
|
支持 AC-IoT 远程管理， U 盘开局 |
|
2、DT-BOX-90 智能网关接口说明

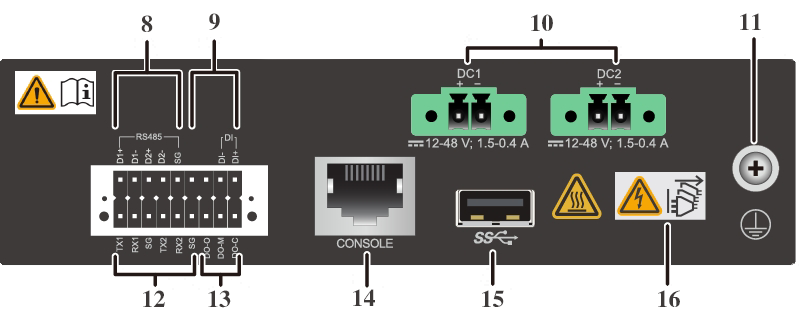

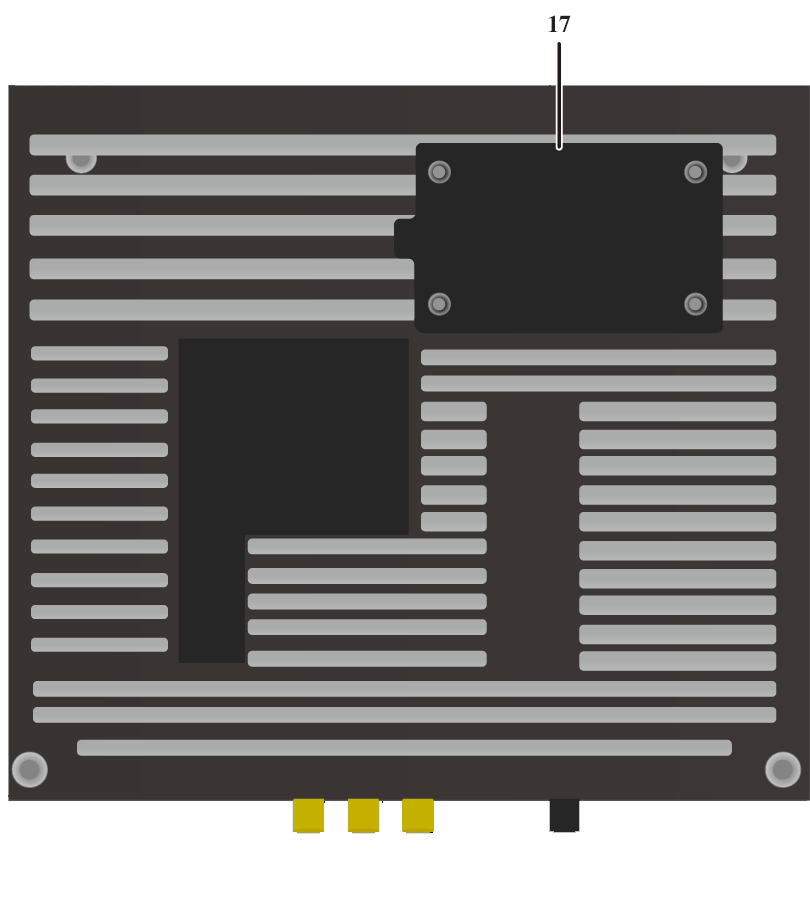

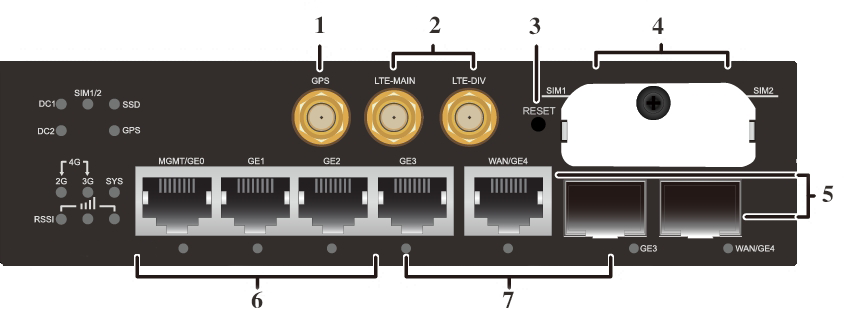

2.1 DT-BOX-90智能网关接口布局图
2.2 DT-BOX-90智能网关接口详细说明
本节将详细介绍 DT-BOX-90 智能网关对外接口的定义与使用注意事项。
Console接口用于连接控制台，实现现场配置功能。
符合标准：RS232
工作模式：全双工UART（Universal Asynchronous Receiver/Transmitter）
支持速率：1200bit/s（仅边缘计算场景支持）、2400bit/s、4800bit/s、9600bit/s、19200bit/s、38400bit/s、57600bit/s和115200bit/s
数据设备类型：DCE（Data Circuit-terminating Equipment）
Console接口缺省配置： 传输速率：9600bit/s 流控方式：不进行流控 校验方式：不进行校验 停止位：1 数据位：8
2.2.2 GE电接口
连接器类型：RJ45
GE电接口（10/100/1000Mbit/s自适应）主要用于十兆/百兆/千兆以太网业务的接收和发送。
符合标准：IEEE802.3、IEEE802.3u、IEEE802.3ab
接口属性：MDI/MDIX
支持帧格式：Ethernet_II、Ethernet_SAP、Ethernet_SNAP
支持网络协议：IP
2.2.3 GE Combo接口
连接器类型：GE电接口：RJ45、GE光接口：LC/PC
GE Combo接口又叫光电复用接口，是由设备面板上的两个以太网口（一个是光口一个是电口）组成，而在设备内部只有一个转发接口。Combo电口与其对应的光口在逻辑上是光电复用的，用户可根据实际组网情况选择其中的一个使用，但两者不能同时工作。当激活其中的一个接口时，另一个接口就自动处于禁用状态。
GE电接口（10/100/1000Mbit/s自适应）主要用于十兆/百兆/千兆业务的接收和发送，需配套使用以太网线。
GE光接口（100/1000Mbit/s自适应）主要用于百兆/千兆业务的接收和发送，需配套使用光纤和光模块。
说明：
缺省情况下，Combo接口工作模式为自动选择接口模式，即自动切换光口模式与电口模式。
2.2.4 USB3.0接口
连接器类型：USB 3.0 Type A
USB3.0接口支持最高5Gbit/s的上传和下载速率。
符合标准：USB3.0、USB2.0
工作模式：Host
说明：
U盘进行远程开局过程中，禁止拔下U盘，否则会导致系统重启。
2.2.5 LTE天线接口
连接器类型：SMA-K（外螺纹+内孔）
LTE天线接口包含天线主接口（MAIN）和副接口（DIV）。LTE天线主/副接口可同时工作，天线主接口用于接收和发送LTE信号，天线副接口仅接收LTE信号，用于提高下行接收速率。
接口标准和支持频段：
LTE FDD：Band 1/3/5/8
LTE TDD：Band 34/38/39/40/41
说明：
支持速率（边缘计算场景）：
LTE FDD：上行50Mbit/s、下行75Mbit/s
LTE TDD：上行10Mbit/s、下行50Mbit/s
支持速率（工业网关场景）：
LTE：上行50Mbit/s、下行75Mbit/s
以上页面中的性能数据为单向理论峰值（测试数据包长>=1400字节），均来源于华为内部实验室于特定测试环境下所得，实际使用中可能因设备部署方式、现场环境和运营商套餐等有所不同，请以实际使用的情况为准。
2.2.6 GPS天线接口
连接器类型：SMA-K（外螺纹+内孔）
GPS天线接口用于连接GPS天线，实现GPS定位功能。
支持频段：
GPS：1575.42MHz（L1C/A）
Galileo：1575.42MHz（E1B/C）
GLONASS：1602MHz+k*562.5kHz，K=-7,….,5,6 （L1OF）
BeiDou：1561.098MHz（B1I）
2.2.7 RS485接口
连接器类型：2×9PIN凤凰端子（其中上一排左侧5PIN用于RS485接口）
RS485接口用于现场数据的集采。
符合标准：RS485
工作模式：半双工
支持速率：1200bit/s、2400bit/s、4800bit/s、9600bit/s、19200bit/s、38400bit/s、57600bit/s和115200bit/s
支持挂接最大节点数：64
支持最大通讯距离：1km@115200bit/s
RS485接口缺省配置：
传输速率：9600bit/s
流控方式：不进行流控
校验方式：不进行校验
停止位：1
数据位：8
2.2.8 RS232接口
连接器类型：2×9PIN的端子（其中下一排左侧6PIN用于RS232接口）
RS232接口用于现场数据的集采。
符合标准：RS232
工作模式：全双工
支持速率：1200bit/s、2400bit/s、4800bit/s、9600bit/s、19200bit/s、38400bit/s、57600bit/s和115200bit/s
RS232接口缺省配置：
传输速率：9600bit/s
流控方式：不进行流控
校验方式：不进行校验
停止位：1
数据位：8
2.2.9 DI接口
连接器类型：2×9PIN的端子（其中上一排右侧3PIN用于DI接口）
DI接口用于遥信输入以及电平信号的检查。
信号类型：无源DI，开关量（短路和开路）

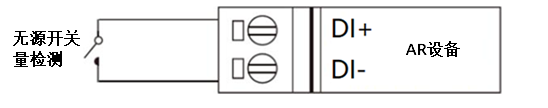

DI接口的典型接线如图2-4所示。
2.2.10 DO接口
连接器类型：2×9PIN的端子（其中上一排右侧3PIN用于DI接口）
DO接口输出信号使外部设备进行相应的动作。
信号类型：无源DO，开关量（短路和开路）

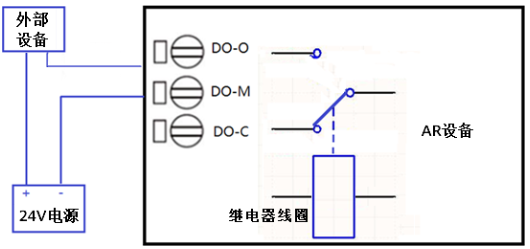

DO接口的典型接线如图2-5所示。
2.2.11 GPS天线接口
支持GPS、GLONASS、BeiDou和Galileo接收机。
2.2.12 SIM卡
必须使用标准工业级Micro SIM卡。
设备支持APN配置时指定SIM ID，通过APN拨号实现双SIM卡切换。
2.2.13 电源接口
支持电源1+1备份。
支持选配60W AC&HVDC电源模块。
3、DT-BOX-90 智能网关外壳

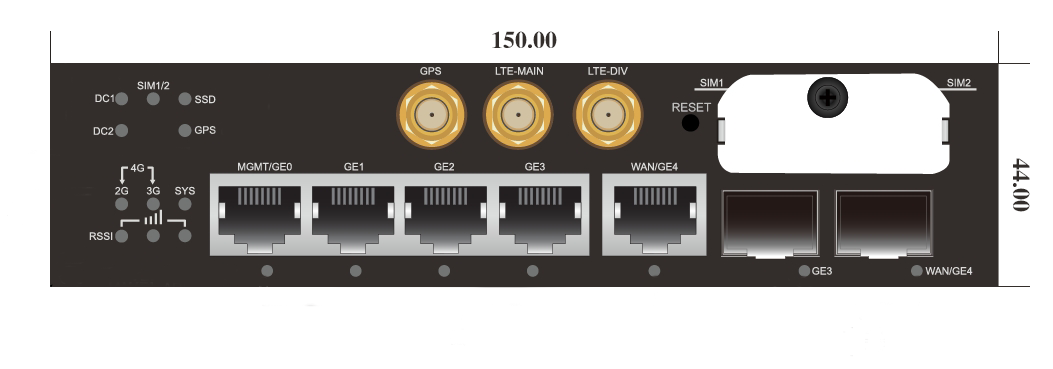

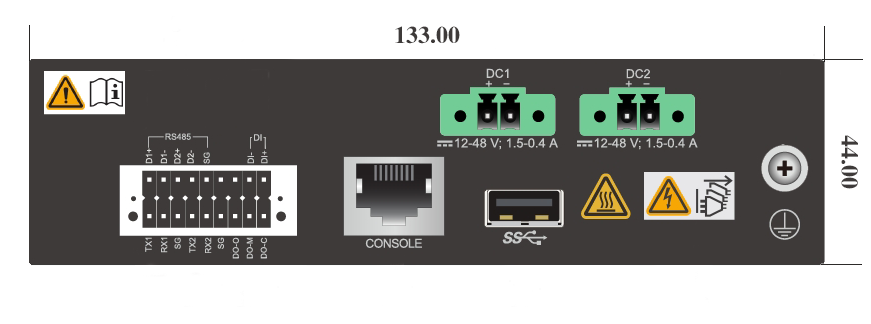

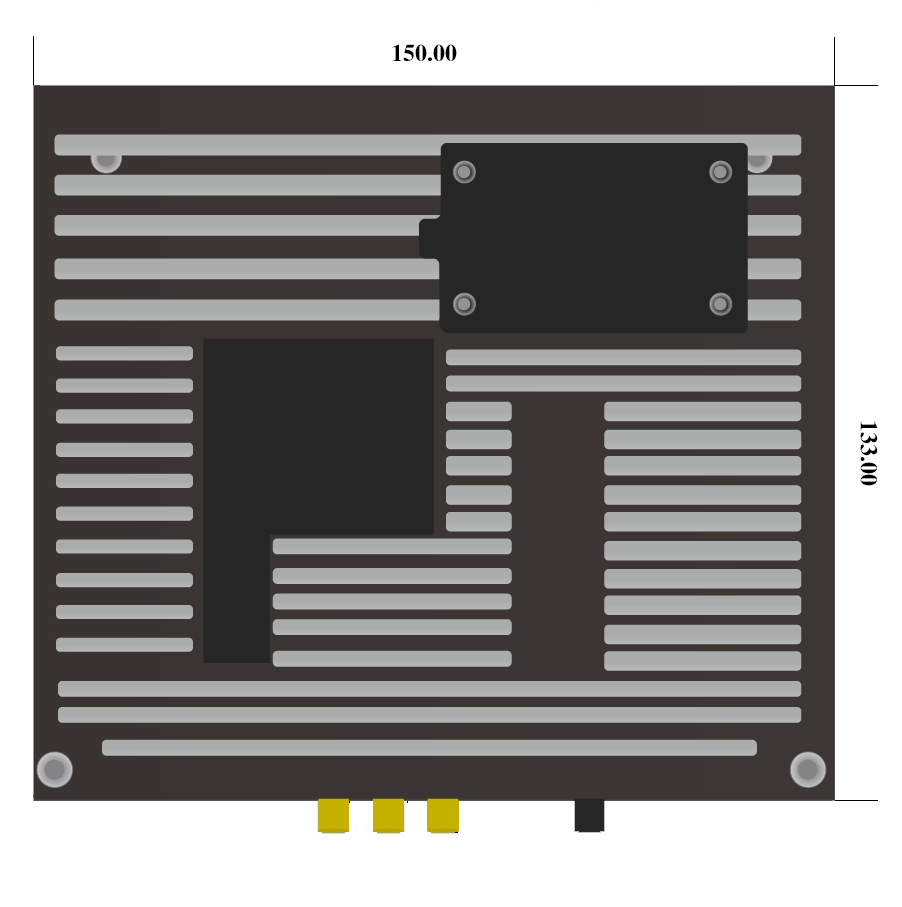

3.1 DT-BOX-90 外形尺寸
标注尺寸单位：mm
